Kingston KHX3500/256

Unser erster Testkandidat ist das Kingston KHX3500/256. Dieser Speicher ist im Gegensatz zu unseren nachfolgenden Speichern ein DDR433 SDRAM CL2 Modul.
Als Erstes fällt der ansprechende Passiv-Kühler auf, welcher natürlich neben seinem optischen Effekt aufgrund der guten Kühlleistung vor allem auf gute Übertaktbarkeit hoffen lässt. Der Riegel ist double-sided organisiert, das bedeutet, dass sich auf beiden Seiten vier Chips mit je 32MB befinden. Die Auto-SPD-Timings, auf die wir später noch mal näher eingehen werden, sind 2.0-3-3-7 und die Standardspannung beträgt 2.6 Volt. Kingston bietet auf seiner Homepage Informationen in Form eines PDF-Files zum Download an.

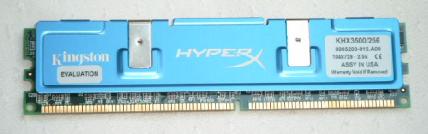

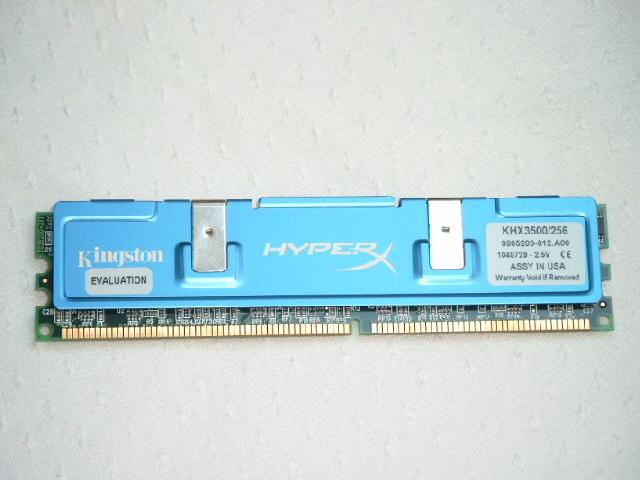

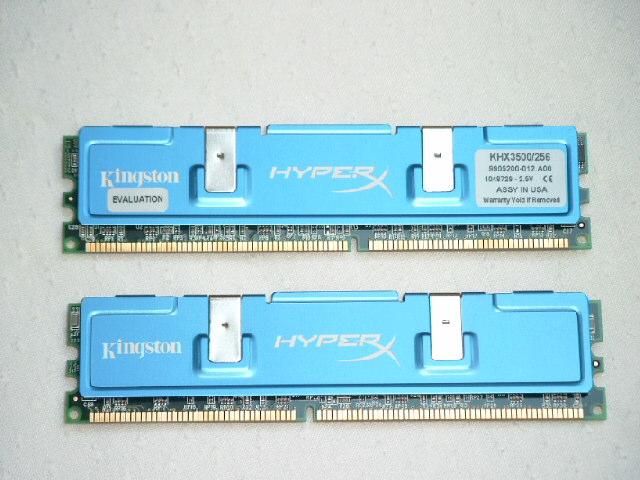

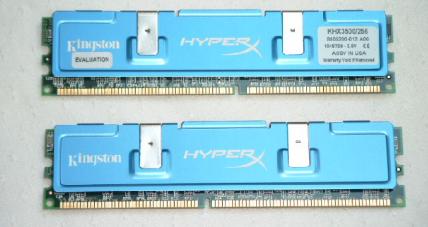

Kingston DDR433 SDRAM mit beidseitigem Passiv-Kühler

Features:

• Power supply : Vdd: 2.6V ± 0.2V, Vddq: 2.6V ± 0.2V
• Double-data-rate architecture; two data transfers per clock cycle
• Bidirectional data strobe(DQS)
• Differential clock inputs(CK and CK)
• DLL aligns DQ and DQS transition with CK transition
• Programmable Read latency 2 (clock)
• Programmable Burst length (2, 4, 8)
• Programmable Burst type (sequential & interleave)
• Timing Reference: 2-3-3-7-1 at +2.6V
• Edge aligned data output, center aligned data input
• Auto & Self refresh, 7.8us refresh interval (8K/64ms refresh)
• Serial presence detect with EEPROM
• High Performance Heat Spreader
• PCB : Height 1.200″ (30.48mm), single sided component

Performance:

• Clock Cycle Time (tCK) 4.6ns (min.) / 10ns (max.)
• Row Cycle Time (tRC) 55ns (min.)
• Refresh Row Cycle Time (tRFC) 70ns (min.)
• Row Active Time (tRAS) 40ns (min.) / 100,000ns (max.)
• Power (IDD0) 2.200 W (operating)
• UL Rating 94 V – 0
• Operating Temperature 0° C to 70° C
• Storage Temperature -55° C to +150° C
