Installation

Wirft man zunächst einen Blick in die Bedienungsanleitung, um eine ordnungsgemäße Installation durchzuführen, stellt man fest, dass diese nur einsprachig in Englisch geschrieben ist. Hinzu kommt, dass auf den zu kleinen Fotos, die zur Erläuterung der jeweiligen Installations-Schritte beigefügt sind, leider kaum etwas zu erkennen ist. Hier hätten die Autoren besser daran getan, überschaubarere Skizzen zu verwenden. Auch einige – teilweise grobe – Rechtschreibfehler sind beim Lesen nicht zu übersehen.
Positiv fällt die Differenzierung der einzelnen Schritte auf. Insgesamt jedoch macht die Bedienungsanleitung leider einen zu unprofessionellen Eindruck.

Der Gerät wird wie ein CD-ROM Laufwerk in einen freien 5¼-Slot eingebaut und mit den mitgelieferten Schrauben befestigt.
Auch beim SYS Guard muss man erstmal zahlreiche Kabel-Anschlüsse tätigen, bevor man das Gerät in Bedienung nehmen kann. Es empfiehlt sich, zunächst die mitgelieferte PCI-Slotblende an einem freien Slot festzuschrauben. Die Blende hat eine Öffnung, durch welche die Kabel nach hinten aus dem Gehäuse gezogen werden können und anschließend mit den äußeren Mainboard-Steckern verbunden werden. Angeschlossen werden dort die Soundkarten IN und OUT Stecker sowie der USB- und der Firewire-Stecker.

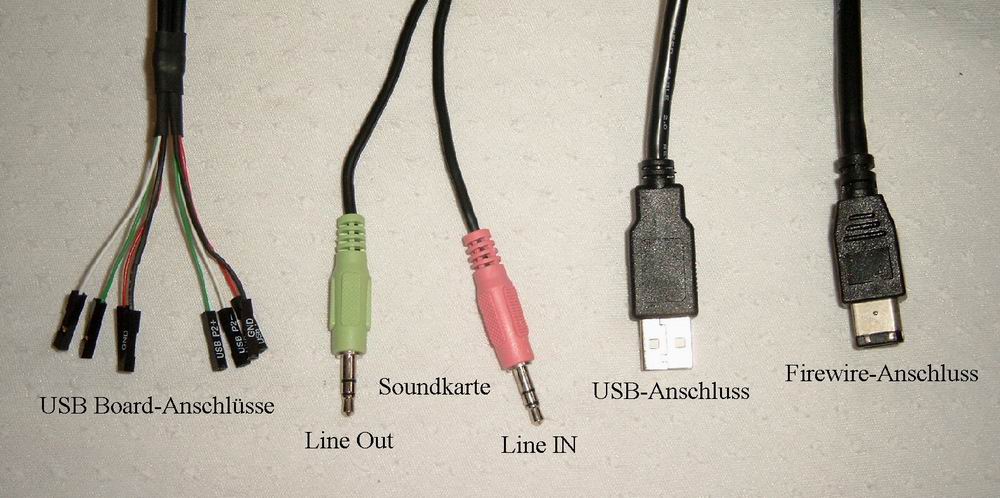

Mainboard-Anschlüsse

Ein Fehlschluss ist nun zu denken, dass dieser USB-Anschluss auch den USB-Eingang am SYS Guard aktiviert, denn der Anschluss dient lediglich zur Datenübertragung für die Card-Reader. Um nun die USB-Eingänge am SYS Guard zu aktivieren, muss man noch die USB-Board-Anschlüsse an die jeweiligen Pins direkt auf dem Mainboard anschließen. Dazu bedarf es auf jeden Fall einer Hinzuziehung der Mainboard-Bedienungsanleitung, in welcher diese Pins genau beschrieben sein sollten. Schließt man die Kabel falsch an (verwechselt z.B. Plus und Minus), kann man dadurch das Mainboard beschädigen. Das folgende Bild soll nur grob die mechanische Installation dokumentieren und dient nicht als Anleitung.

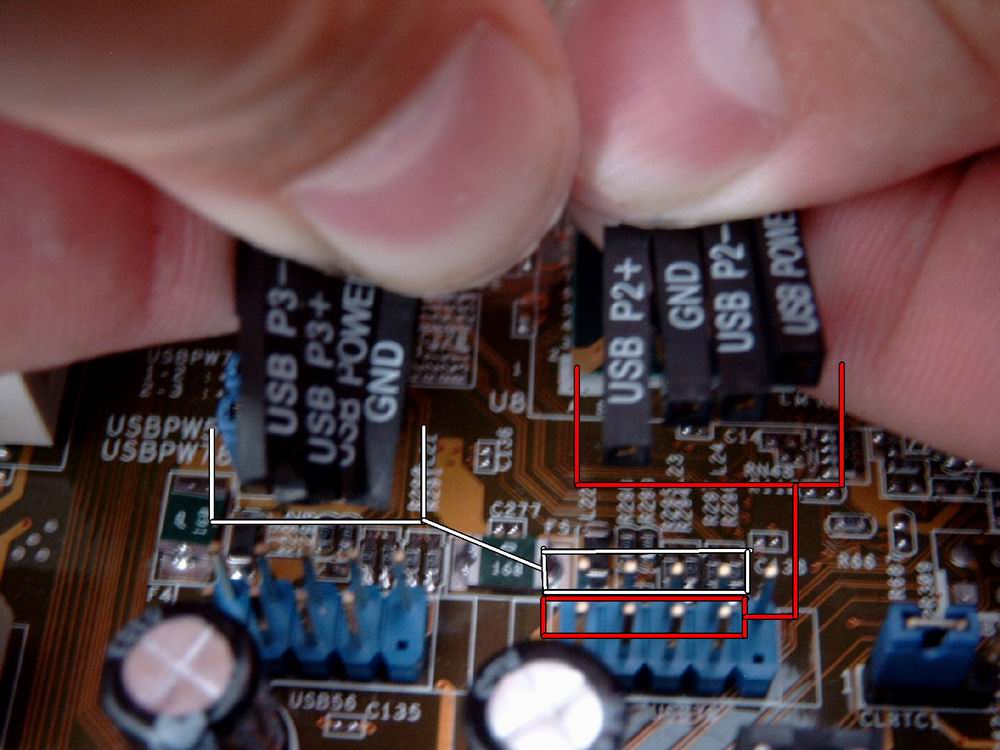

Installation der USB-Board-Anschlüsse (Vorsicht!!!)

Nun sind alle Ports des SYS Guard mit dem Mainboard verbunden und die bis zu sechs Lüfter und drei Temperatursensoren können an der Rückseite angeschlossen werden. Die Temperatursensoren sind mittels des gelben Klebestreifens jeweils an der CPU (nah am Prozessor zwischen Kühlrippen), an einer Festplatte und zentral im Gehäuse anzubringen.

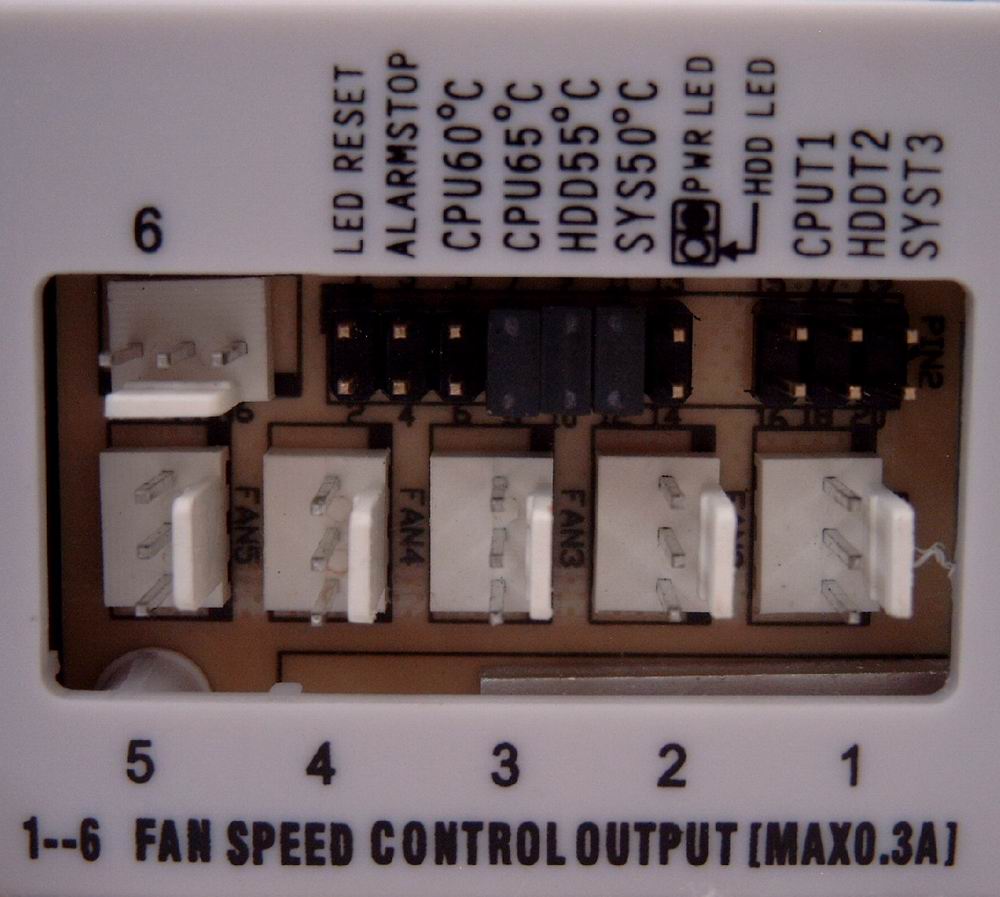

6 Lüfter-, 3 Temperatursensoranschlüsse und Jumper

Hat man alle Anschlüsse verbunden, kann man den PC hochfahren. Unter Windows XP wird der SYS Guard automatisch erkannt und installiert. Für die zwei Card-Reader Slots werden vier Wechseldatenträger im Explorer/Arbeitsplatz angezeigt. Steckt man nun eine Karte in den Card-Reader, kann man jeweils über einen der Wechseldatenträger darauf zugreifen. Nun ist der SYS Guard voll einsatzfähig und alle Funktionen können genutzt werden.
