RaidSonic BodyGuard 525 - Seite 3

Installation

Die Installation des Gerätes ist dank der gut verständlichen Express-Anleitung simpel durchzuführen. Die Anleitung ist zwar in englischer Sprache gehalten, erklärt die Installation jedoch gut Schritt für Schritt, unterlegt mit aussagekräftigen Grafiken.

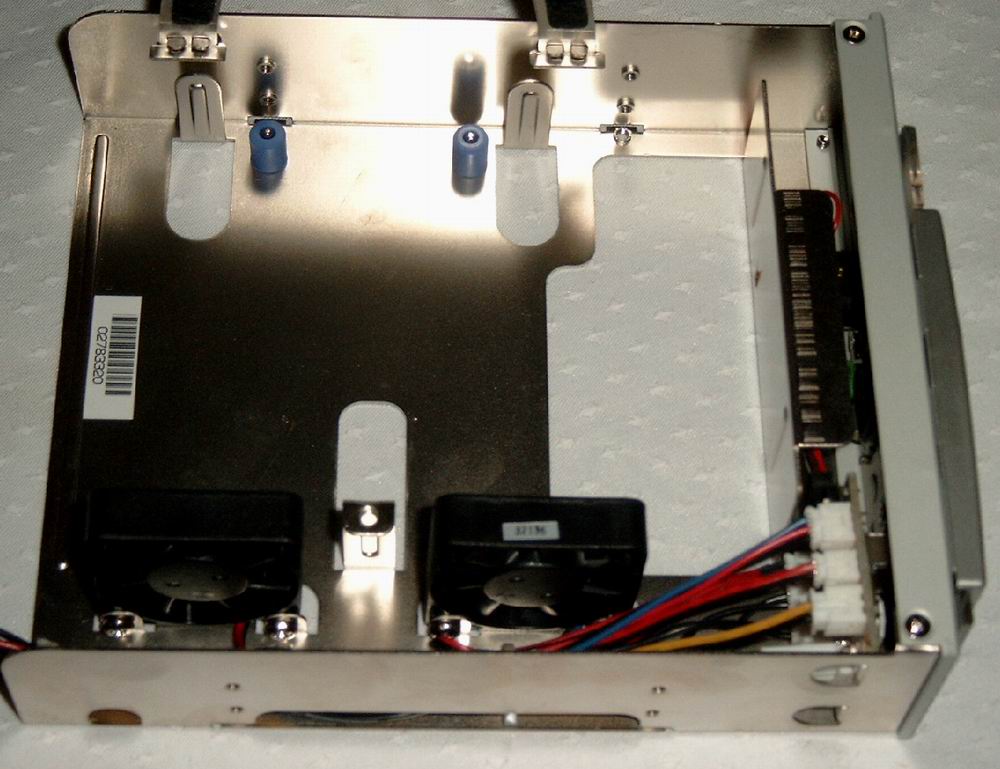

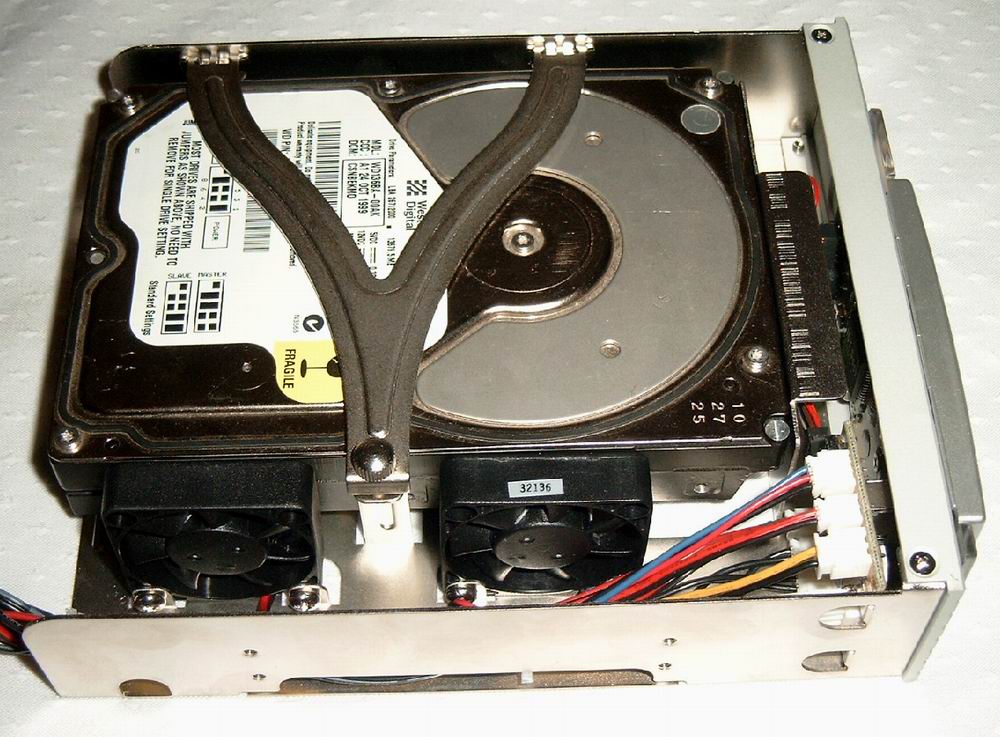

Zunächst setzt man die gewünschte Festplatte in die Halterung ein und befestigt sie. Auffällig hierbei sind die blauen gummierten Standfüße, auf denen die Festplatte aufliegt. Diese dienen der Vibrations- und somit auch der Geräuschunterdrückung.

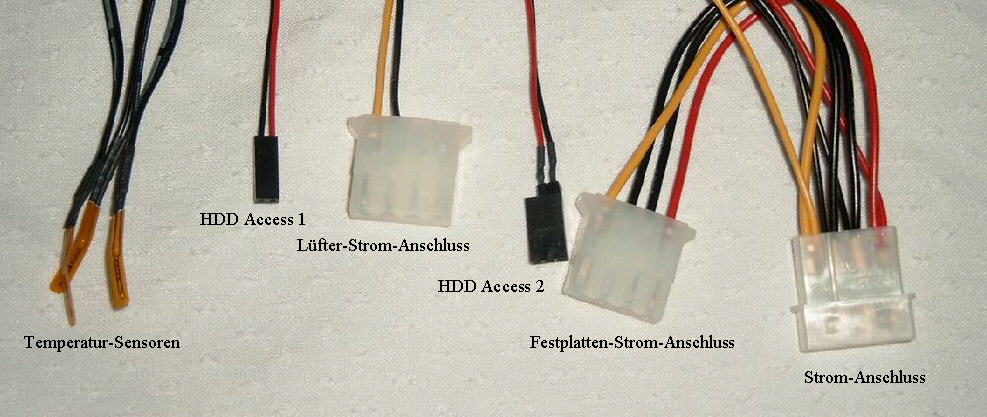

Danach wird das Panel in einen freien 5¼” Slot eingeschoben und mittels Schrauben befestigt. Nun müssen noch die Kabel richtig verbunden werden. Strom bekommt das Panel natürlich vom Netzteil, die Festplatte wird dann über einen eigenen Adapter versorgt. Das „HDD-Access 1” Kabel wird an den HDD Access Pin des Motherboards, das “HDD-Access 2” Kabel an den HDD Access Pin der PC-Front angeschlossen. Nun müssen nur noch die drei Temperatursensoren an den beliebigen Messstellen angebracht und der zu steuernde Lüfter angeschlossen werden. Eine Software-Installation ist beim BodyGuard nicht nötig und die Installation somit abgeschlossen.
