Low-Cost Kühler Vergleich – Teil III - Seite 3

EKL: Montage, Multifunktionskühlung

Die Montage mutet etwas ungewohnt an und ist doch so einfach. Entgegen den bislang getesteten Kandidaten erfolgt der Kühleraufbau in zwei Stufen: erst den Kühlkörper im Retention Modul einlegen. Dieser liegt perfekt ausgemittelt am CPU-Heatspreader auf. Danach den Lüfterhalterahmen mit integrierten 4-Punkt Halterungen auf den Kühler aufsetzen. Eingearbeitete Metall-Fixierungen am Blade zwingen den Anwender, den Aufbau korrekt vorzunehmen. Das Lüfter-Halte/Arretier-Blade verfügt über zwei Bügel mit vier eingearbeiteten Aussparungen für die AMD64 Sockelnasen des Retention Moduls. Die herabhängenden Haltebügel für die Sockelnasen werden entspannt an den Haltenasen angesetzt und mittels zweier Balken-artiger Arretierhebel sicher verriegelt. Der Anpressdruck ist bestens abgestimmt. Inkompatibilitäten konnten keine ausgemacht werden. Mit einer Gesamtmasse von 422g liegt der EKL Kandidat ebenfalls innerhalb der Sockelspezifikation von 450g.

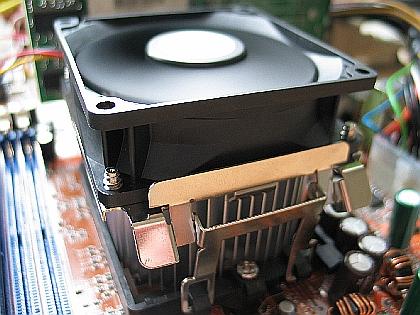

Klasse Montage in etwas anderer Art – easy install like



An lediglich vier Sockelnasen – Halterung und Lüfteraufnahme in Einem

Multifunktionskühlung
Zur Unterstützung der Multifunktionskühlung für die Spannungskonverter wurde seitens EKL das Layout so ausgelegt, dass der einblasende Luftstrom bedingt durch das Runddesign der Fächerlamellen möglichst rundum die Peripherie mit Luftstrom versorgt. Wir erzielten ordentliche Werte von 41-48°C unter Last.

Ordentliche Multifunktionskühlung unter Last von 41-48°C

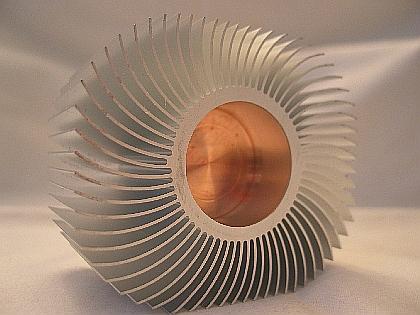

Kupfer-Kühlcore nicht durchgängig zur Gewichtsoptimierung
