ASUS P5B Deluxe WiFi/AP Mainboard - Seite 4

Layout und BIOS

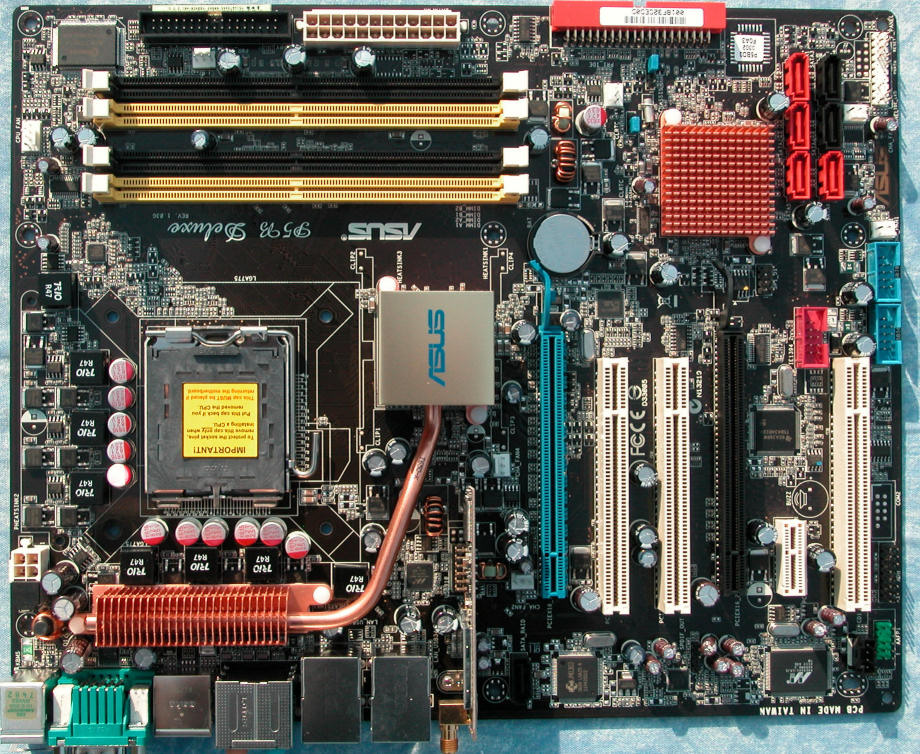

Layout
Da das Board nicht für den Einsatz zweier großformatiger PCI Express Grafikkarten konzipiert wurde, braucht man sich hier wenig Gedanken über Platzprobleme zu machen. Die Stromanschlüsse liegen gut zugänglich, der große ATX-Anschluss vielleicht ein wenig weit weg vom Netzteil. Kollisionen zwischen Karten und SATA-Ports oder dem Southbridgekühler gibt es ebenfalls keine, so dass das Boardlayout insgesamt einen aufgeräumnten, gut durchdachten Eindruck hinterlässt. Nice to have: Der ASUS-Schriftzug unten rechts neben dem Q-Connector leuchtet im Standby blau und im Betrieb rot auf.

BIOS (Version 0614)
Auch hier wieder alles vom Feinsten dank Multi-Language, absturzsicherem BIOS, speicherbarer Profile und jeder Menge EiInstellmöglichkeiten, auch in Sachen Overclocking. Merkwürdig ist, dass sich ASUS scheinbar mit der EZFlash 2-Funktion nicht festlegen kann: Wo bei anderen ASUS Boards unser USB-Stick schon funktionierte, mussten wir hier wieder auf die gute alte Diskette zurückgreifen.

Overclocking-Features des ASUS P5B Deluxe WiFi/AP
FSB	100 – 650 MHz
CPU Multi	6 – 10
PCI Express Takt	90 – 150 MHz je Slot
VCore	1,1 – 1,7 Volt
RAM Spannung	1,8 – 2,45 Volt
Sonstiges	AI N.O.S (dynamisches Übertakten)
