MSI Eclipse – BIOS
MSI hat auch beim Eclipse wieder zahlreiche Konfigurationsmöglichkeiten in das BIOS eingebaut. Die meisten für das Übertakten wichtigen Parameter findet man im “Cell Menu”. Hier können direkt über den Menüpunkt “Memory-Z” die SPD-Tabelle des Arbeitsspeichers ausgelesen und angezeigt werden. Zudem kann der Speichermultiplikator zwischen 3 und 7 frei gewählt werden. Bei uns ist es jedoch nicht möglich, den Speicher schneller als vorgegeben zu betreiben. Referenztakt für den DDR3-RAM und die CPU ist der sogenannte “Base Clock”. Dieser kann von 133 MHz (Default) bis 400 MHz eingestellt werden. Der CPU-Multiplikator kann in unserem Fall zwischen x12 und x20 gewählt werden. Dies funktioniert allerdings nur bei abgeschaltetem EIST.

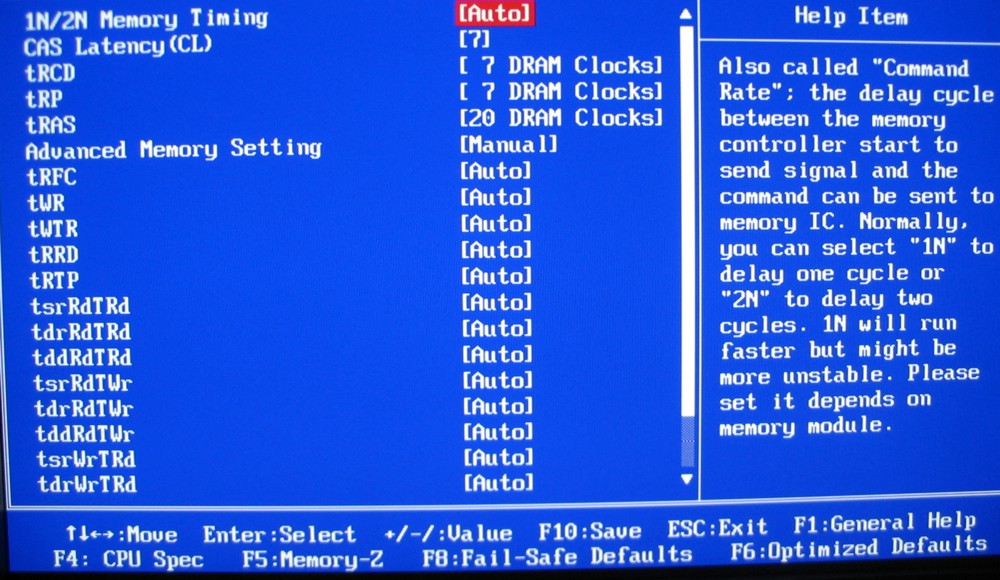

DDR3 Parameter im BIOS des MSI Eclipse
Es kann ebenfalls die QPI-Link-Geschwindigkeit (Slow-Mode oder Full-Speed) und die QPI-Frequenz verändert werden. Bei der QPI-Frequenz gibt es jedoch nur die Einstellungen 4800GT bzw. AUTO.
Die Spannungen können jeweils in folgenden Bereichen verändert werden:
| CPU Voltage | Standard -320mV in 0,02V Schritten/+630mV in 0,01V Schritten |
| QPI Voltage | Standard -320mV in 0,02V Schritten/+630mV in 0,01V Schritten |
| CPU PLL Voltage | 1V – 2,43V in 0,01V Schritten |
| DRAM Voltage | 1,2V – 2,77V in 0,01V Schritten |
| DDR VREF | 0,380V – 1,095V in 0,025V Schritten |
| IOH (NB) Voltage | 0,78V – 1,73V in 0,02V Schritten |
| ICH Voltage | 0,7V – 1,45V in 0,05V Schritten; 1,5V – 2,13V in 0,01V Schritten |
MSI empfiehlt dringend, die Speicherspannung auf maximal 1,65 Volt einzustellen.
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
| Referenztakt | 133 – 400 MHz |
| CPU-Multiplikator | 12x – 20x (Core i7 920 CPU) |
| Speicherteiler | 3x – 7x |
| PCI Frequenz | Auto / 37,3 MHz / 42 MHz |
| PCI-E Takt | 100 – 200 MHz |
