MSI P45-8D ”Memory Lover” - Seite 4

Layout & BIOS

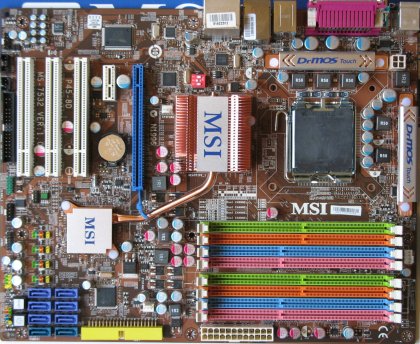

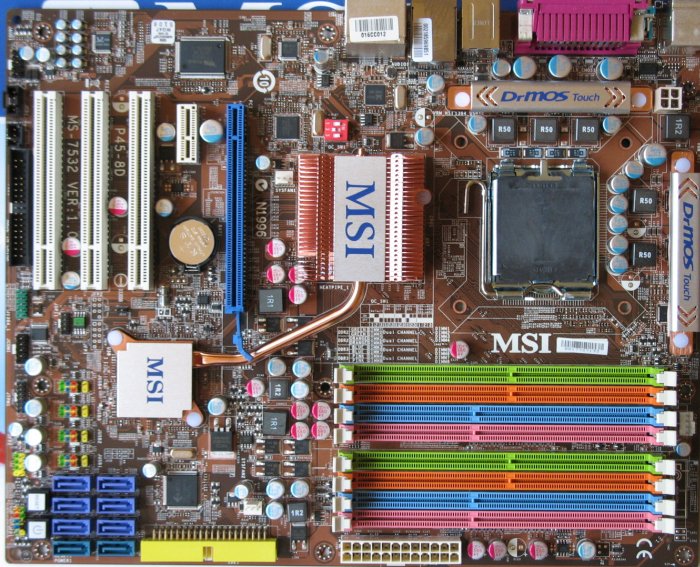

Layout
Durch die acht Speicherslots wirkt das Design um den CPU-Sockel herum natürlich recht gestaucht, dennoch liegen die wichtigsten Anschlüsse gut erreichbar platziert. Einige Abstriche in der Ausstattung muss man durch den entstandenen Platzmangel aber machen. So fehlt beispielsweise ein zweiter PCI Express x16 Slot und es gibt nur zwei zusätzliche Anschlüsse auf der Platine für Gehäuselüfter.

BIOS
Das BIOS-Setup von MSI wirkt umfangreich und beherbergt im sogenannten “Cell Menu” auch eine Fülle an Einstellungen im Overclocking-Bereich, jedoch erschien das Ganze nicht so klar strukturiert und von der Funktion her eingänglich wie beispielsweise bei aktuellen ASUS High-End-Boards, welche in diesem Bereich immer noch die Referenz darstellen.

Overclocking-Features des MSI P45-8D
FSB Freq.	266 – 800 MHz
CPU Multi	6 – 10
PCI Express Takt	100 – 180 MHz
VCore	0.9861 – 1.9551V
RAM Spannung	1.428 – 3.324V(DDR2) 1.190 – 2.770V(DDR3)
Sonstiges	D.O.T.
