BIOS

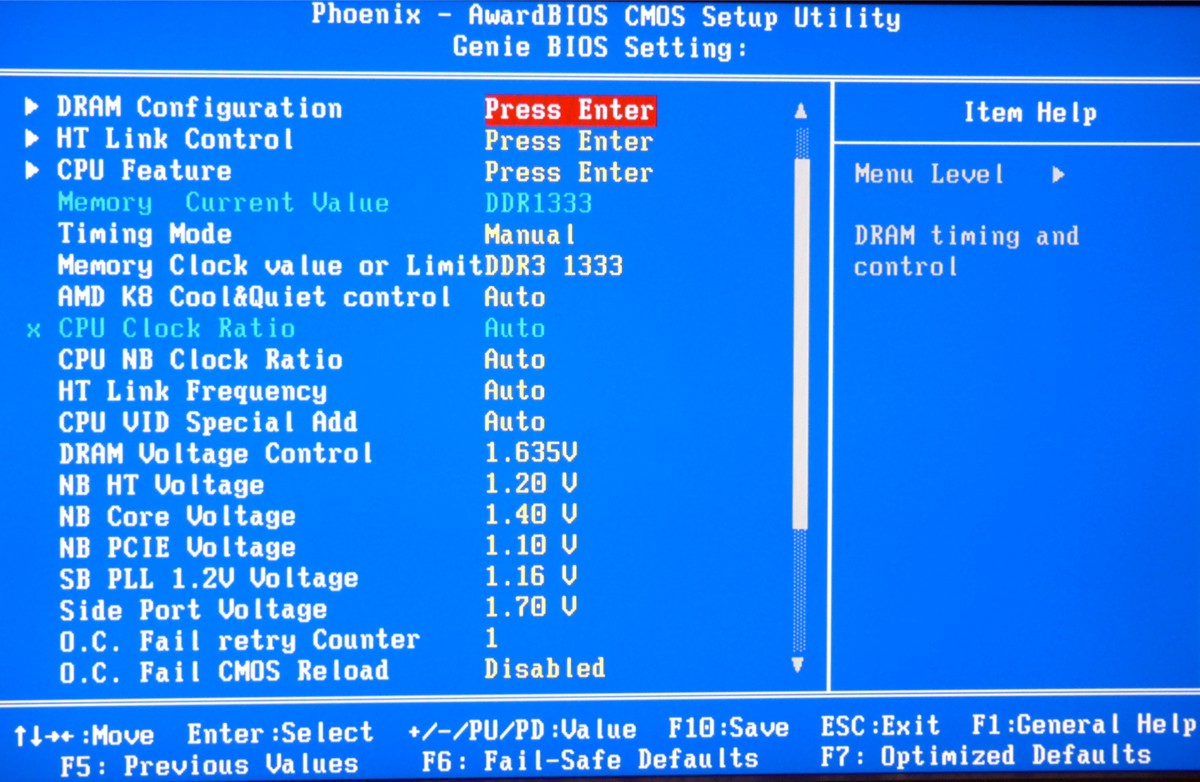

DFI bringt unter dem Menüpunkt “Genie BIOS Setting” sämtliche wichtige Einstellungen in Bezug auf Overclocking und Speicher unter. Dieser Menüpunkt ist wiederrum in drei Untermenüs und einigen Basiseinstellungen unterteilt. Die drei weiteren Untermenüs nennen sich: “CPU Feature”, “DRAM Timing” und “HT Link Control”. Direkt in dem “Genie” Menü befinden sich die Einstellungen für sämtliche Multiplikatoren, Taktraten und Spannungen. Um alle Optionen nutzen zu können, muss dies zuvor mit der [F9]-Taste aktiviert werden. Außerdem stellt DFI auf seiner Website wieder eine ausführliche Erklärung der einzelnen Einstellungen in Englisch zur Verfügung. Dies sollten auch einige andere Hersteller mal einführen.

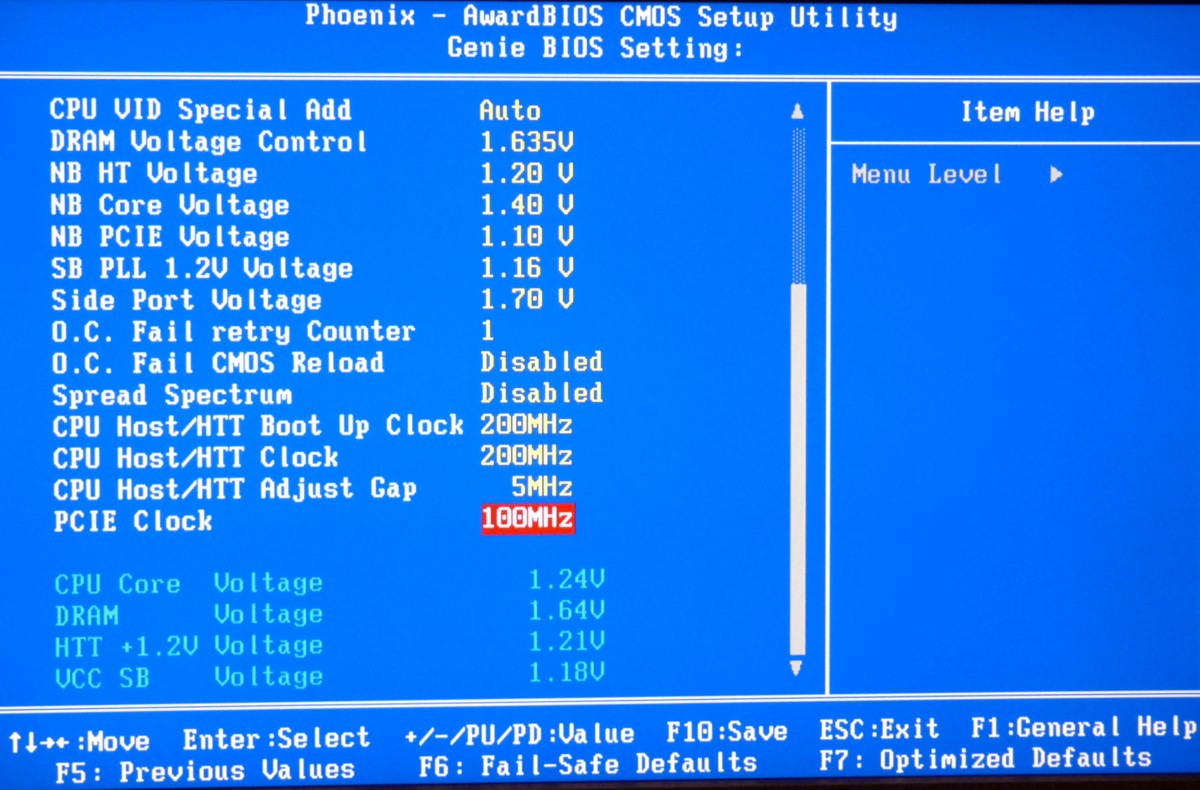

Über die Einstellung “CPU VID Special Add” kann man die dynamisch wechselnde CPU-Spannung um einen bestimmten Betrag erhöhen. Dadurch kann die CPU-Spannung trotz intensiven Overclockings im Leerlauf niedrig gehalten werden, was sich positiv auf die Geräuschkulisse und die Stromrechnung auswirkt.
Alle Spannungswerte sind absolut angegeben. Einen Wert namens “Auto” sucht man vergebens, ebenso wie die normalen Spannungswerte.

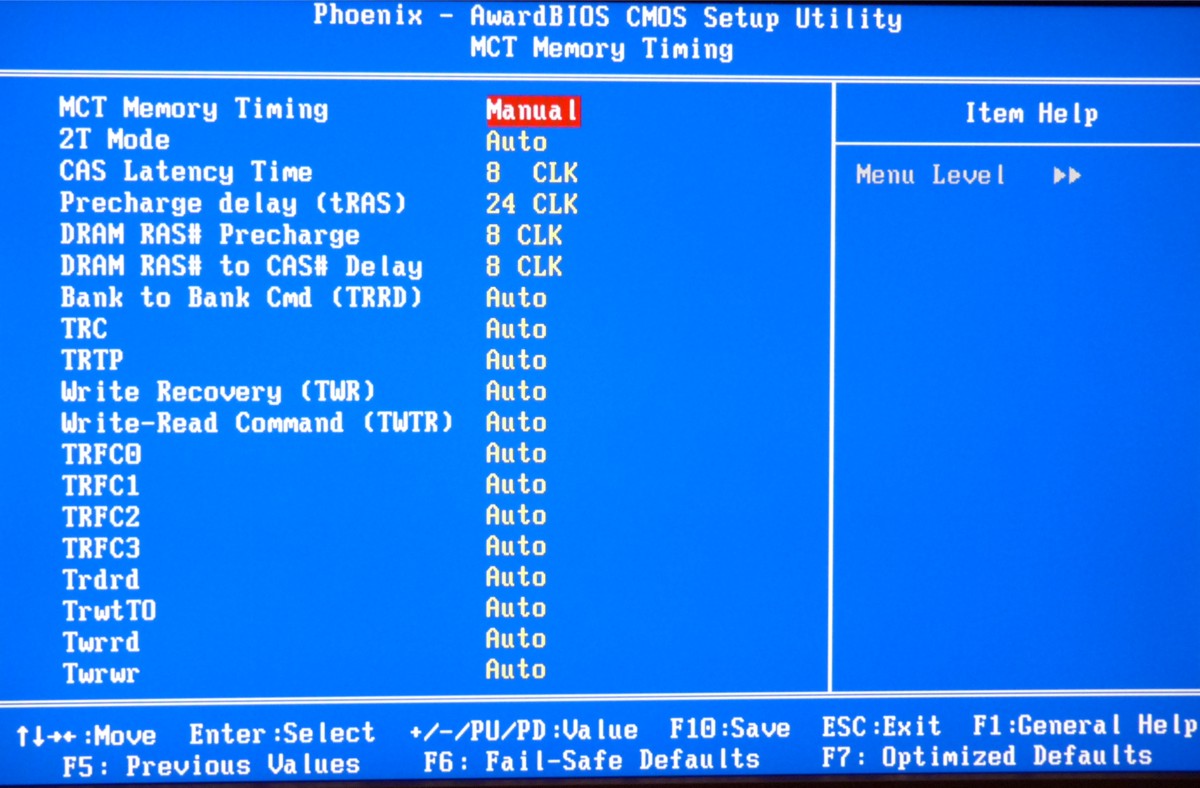

Unter “2T Mode” verbirgt sich die Einstellung der Command Rate. “Disabled” steht für 1T, “Enabled” für 2T.
Die Spannungen können jeweils in folgenden Bereichen verändert werden:
CPU Voltage | Basis -0.800 bis + 0.775 Volt in 0.025V-Schritten |
DRAM Voltage | 1.50 – 2.493 Volt in 0.022V-Schritten |
Side Port Voltage | 1.60 – 1.90 Volt in 0.10V-Schritten |
NB HT Voltage | 1.20 – 1.55 Volt in 0.05V-Schritten |
NB Core Voltage | 1.15 – 1.50 Volt in 0.05V-Schritten |
NB PCIe Voltage | 1.10 – 1.40 Volt in 0.10V-Schritten |
HyperTransport Voltage | 1.20 – 1.55 Volt in 0.05V-Schritten |
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
Referenztakt | 200 – 700 MHz |
CPU-Multiplikator | 4x – 13x (Phenom II X4 810) in 0.5er-Schritten |
Speichertakt | DDR3-800/1066/1333/1600 |
CPU NB Clock Multiplikator | 4x – 10x |
HyperTransport-Link | 200 MHz – 2.0 GHz in 200-MHz-Schritten |
PCI Express Takt | 100 – 250 MHz |
