AMD 785G: ASUS M4A785TD-V EVO - Seite 6

4. August 2009, 05:55 von Marc Kaiser

BIOS

ASUS hat die für Overclocking relevanten Einstellungen in das Menü “JumperFree Configuration” gepackt, welches unter “Advanced” zu finden ist.

Menü “Jumperfree Configuration” des ASUS M4A785TD-V EVOa

Ansonsten bietet das BIOS des Mainboards kaum auffällige Features, weshalb wir direkt zu den Speicherparametern übergehen:

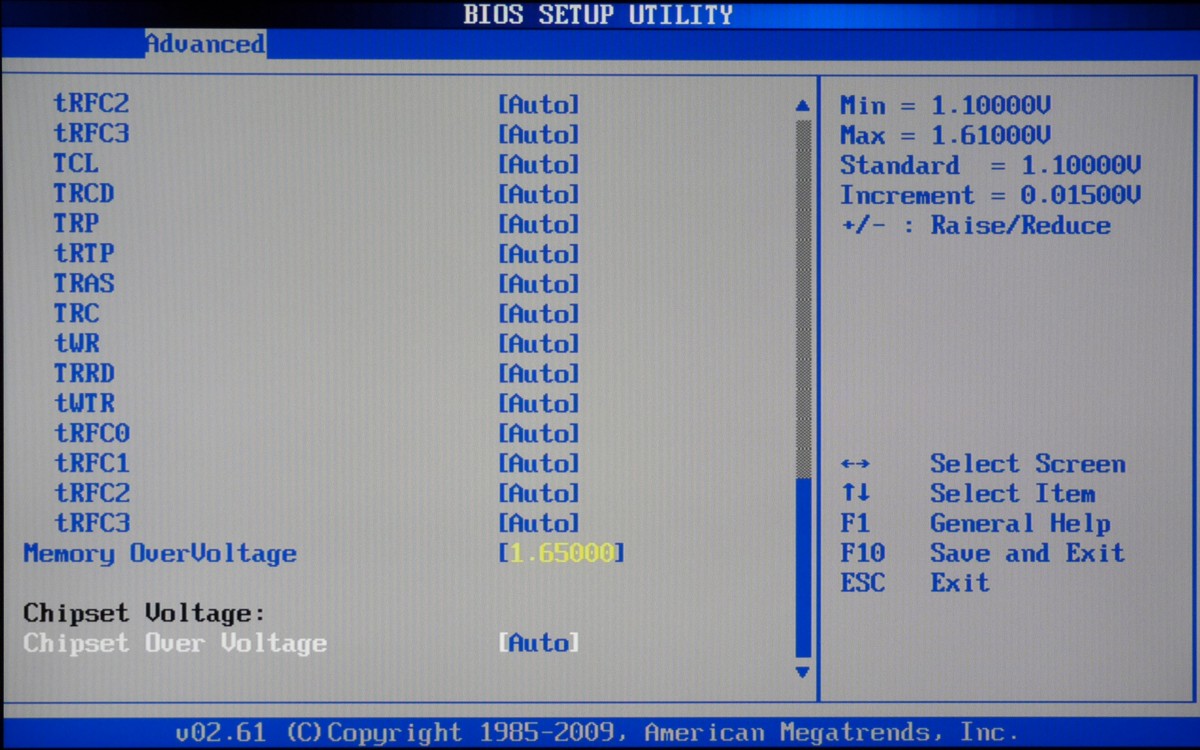

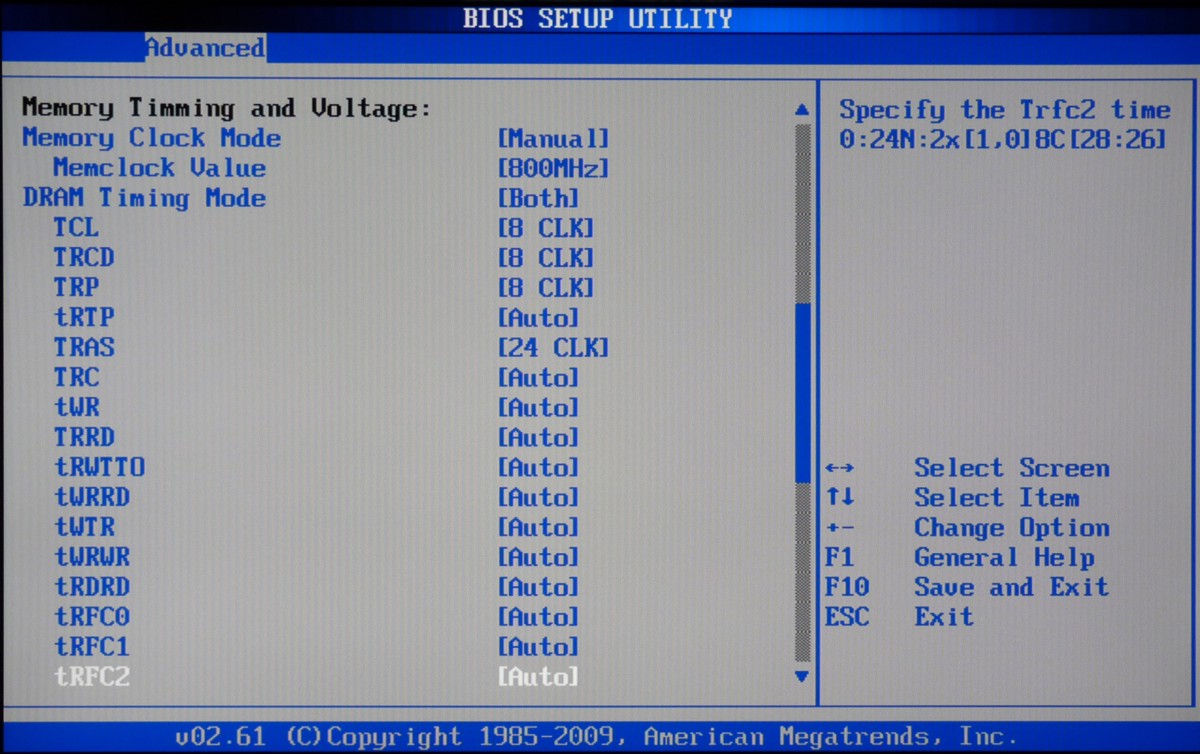

DDR3 Parameter im BIOS des ASUS M4A785TD-V EVO

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU Voltage	0.950 – 1.700 Volt in 0.00625V-Schritten (CPU abhängig)
DRAM Voltage	1.50 – 2.23 Volt in 0.0150V-Schritten
Chipset Voltage	1.10 – 1.61 Volt in 0.0150V-Schritten
CPU VDDA Voltage	2.50 – 2.80 Volt in 0.1V-Schritten
HT Voltage	1.20 – 1.35 Volt in 0.0150V-Schritten
VDDNB Voltage	0.900 – 1.55 Volt in 0.01325V-Schritten
Sideport Memory Voltage	1.50 – 1.70 Volt in 0.1V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
