Cooler Master Lab Test Bench - Seite 3

Einbau

Bei der Testplattform von Cooler Master fängt man anders als sonst am besten mit dem Einbau der Laufwerke und des Netzteils an. Es können zwei Laufwerke verbaut werden, aber nur wenn eine 2,5”-Festplatte verwendet wird. Ansonsten muss der untere Platz zwangsweise für die 3,5”-Festplatte freigehalten werden. Diese wird genau wie eine eventuelle 2.5”-Platte einfach auf dem Gehäuseboden verschraubt. Die mitgelieferten Abstandhalter für einen Festplatteneinschub sind nur bei wenigen Modellen nutzbar und daher nicht unbedingt sinnvoll. Ein Einbaurahmen für eine Festplatte wäre hier die bessere Alternative gewesen, da sie sich so auch leichter auswechseln lassen würde. Das Laufwerk und die Festplatte werden beide am Gehäuse festgeschraubt, Schnellverschlüsse gibt es keine.

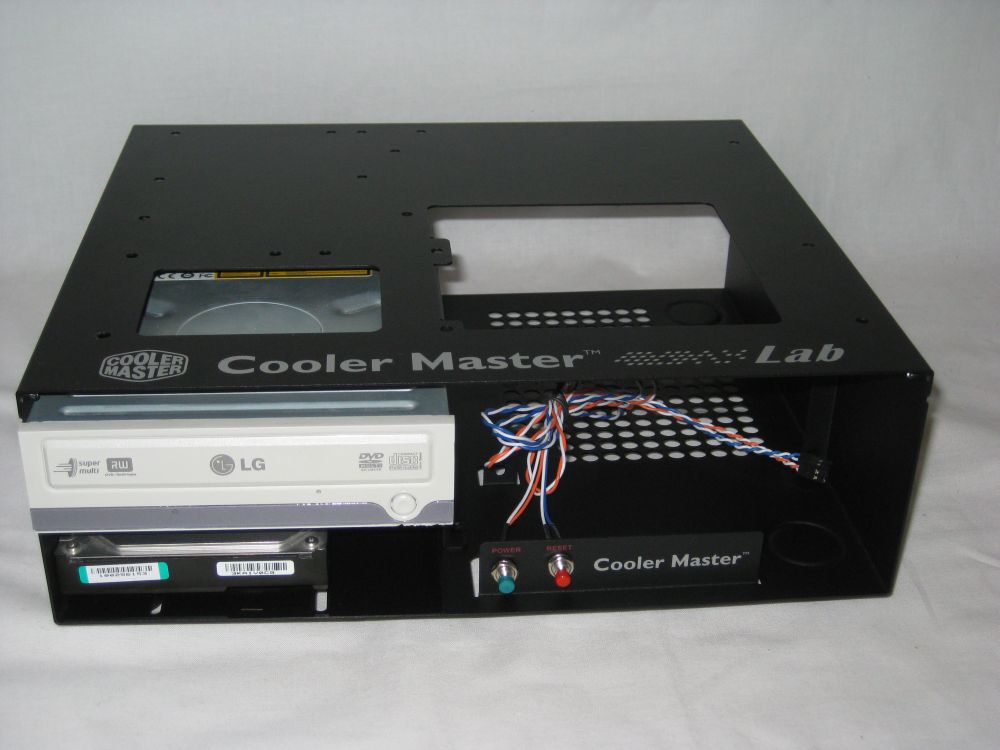

Laufwerkseinbau

Das Netzteil wird einfach von hinten in das Gehäuse geschoben und befestigt. So kann man, falls das Netzteil abnehmbare Kabel hat, diese sehr leicht austauschen. Der Anschluss des Stromsteckers und der Schalter des Netzteils sind dafür etwas schwieriger erreichbar.

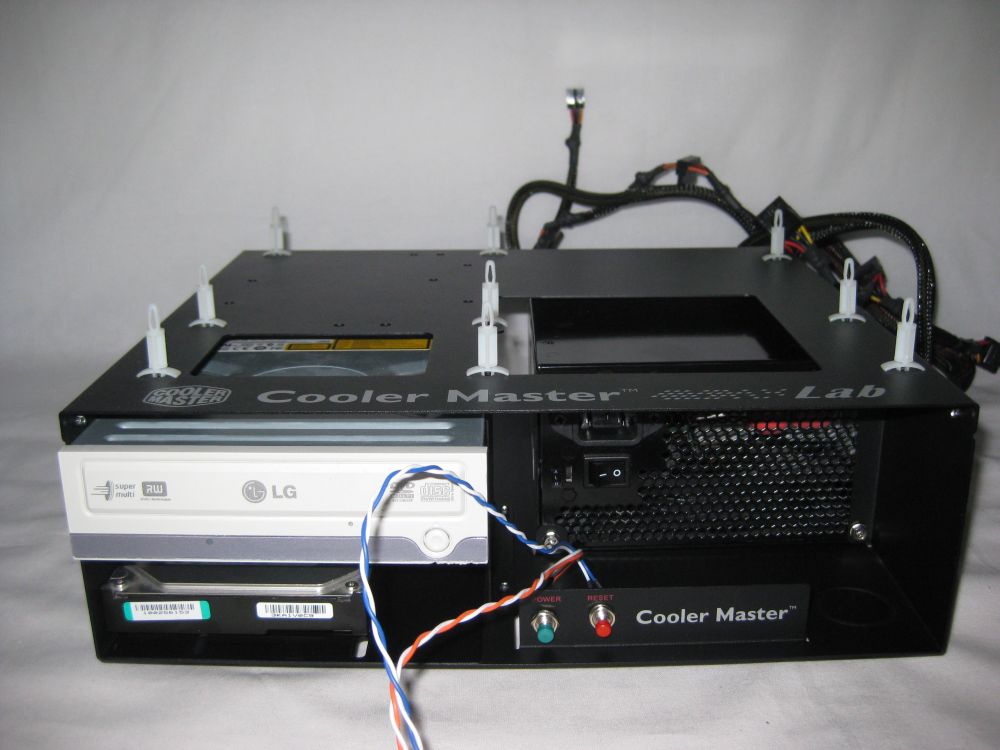

Netzteil

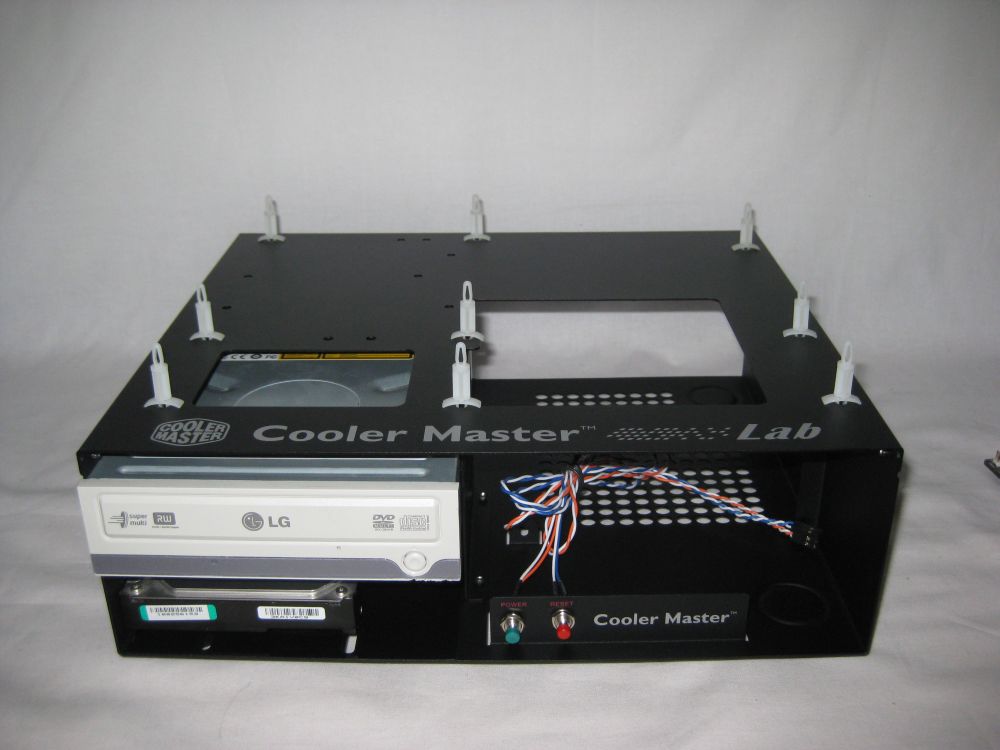

Als letztes werden die Mainbaordabstandhalter auf das Gehäuse gesteckt und das Mainboard dann einfach auf die Halter gedrückt. Es muss nichts geschraubt werden, so dass die Montage und auch das Auswechseln sehr einfach möglich ist.

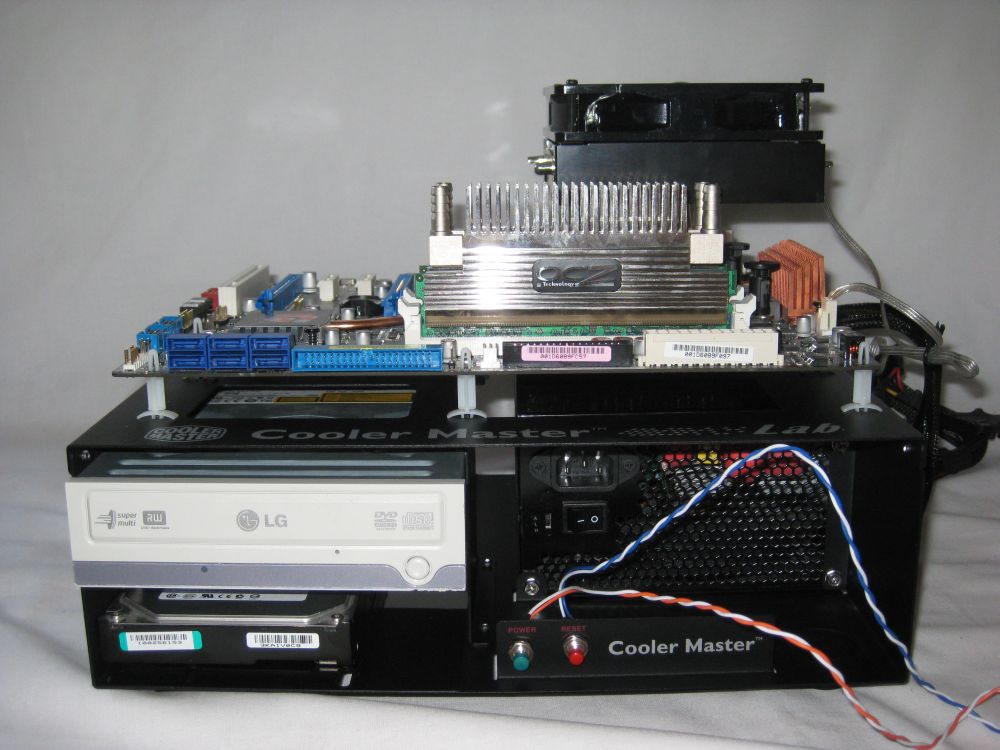

Mainboardeinbau

Durch den relativ großen Abstand zum eigentlichen Gehäuse lassen sich dort alle benötigten Anschlusskabel verstecken, so dass man auf der Testplattform selber nicht mit einem Kabelchaos kämpfen muss.
Bei uns wird die Testplattform für den Test von Grafikkarten verwendet. Diese lassen sich sehr schnell und bequem austauschen und anschließen. Geeignet ist das Gehäuse zudem für den schnellen Austausch von RAM, CPU(-Kühler) und dem gesamten Mainboard. Keine Vorteile bringt es bei Festplatten und Laufwerken, wenn man diese immer wie vorgegeben festschraubt.

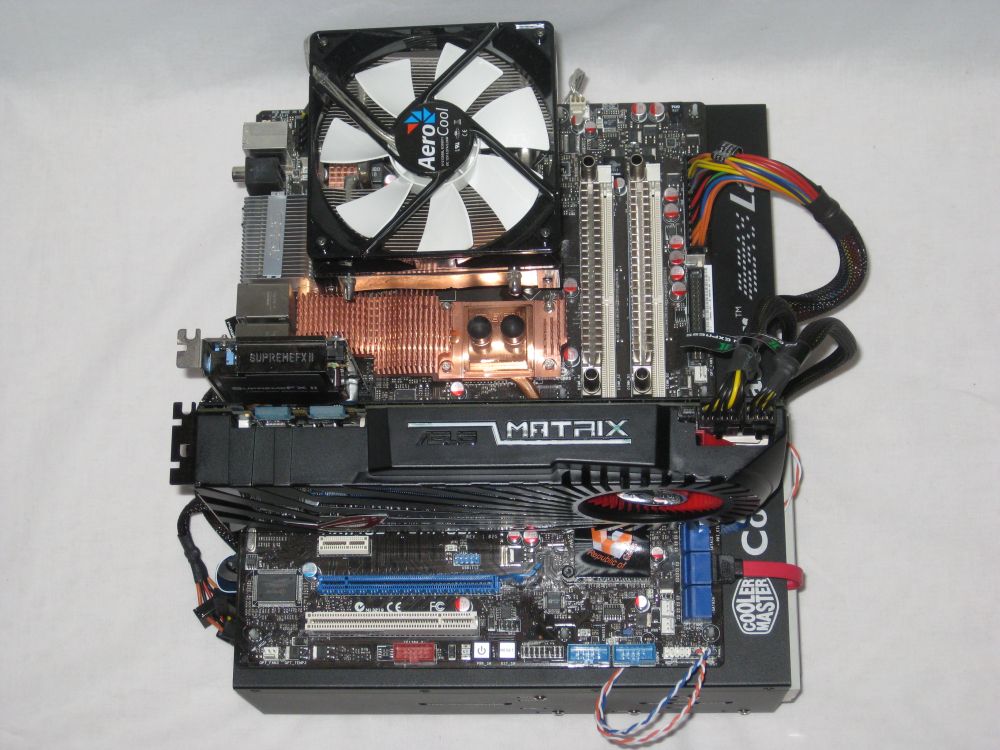

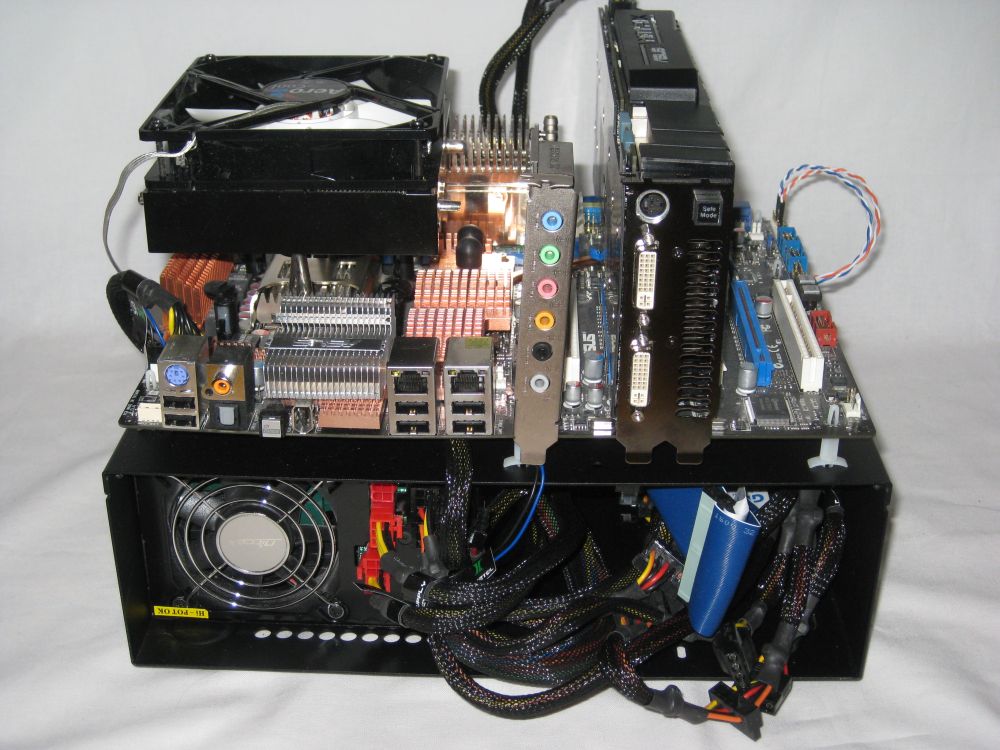

Komplettansicht
