ASUS M4A87TD EVO Mainboard (AMD 870) - Seite 3

Ausstattung

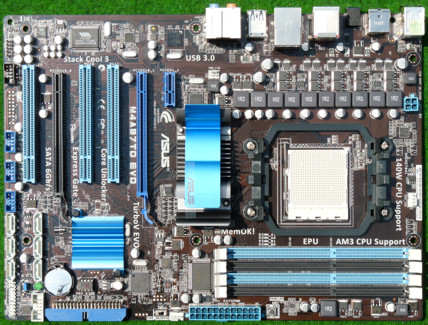

Das Layout des ASUS M4A87TD EVO ist funktionell gehalten. Besonders fällt die geringe Breite mit gerade einmal 225 mm auf. Normal sind 245 mm. Dafür bringt ASUS aber auch keine Onboard-Taster (mit Ausnahme des MemOK! Buttons) auf dem Mainboard unter.

Die Grafikkarte sollte immer in den oberen der beiden PCI Express 2.0 x16 Slots gesteckt werden, da nur dieser mit 16 Lanes angebunden ist. Der zweite lange PCIe-Steckplatz verfügt lediglich über vier Lanes. Außerdem ist noch ein PCIe x1 Slot vorhanden. Für PCI-Steckkarten stehen immerhin drei Slots bereit, wobei einer von einer potenziellen Dual-Slot-Grafikkarte überdeckt wird. Eine Dual-Slot-Karte im zweiten PCIe x16 Slot ist nicht empfehlenswert, da dadurch drei von sechs vorhandenen SATA 6 Gbit/s Ports blockiert werden würden. Für IDE-Laufwerke ist außerdem doch ein abgewinkelter IDE-Port vorhanden.

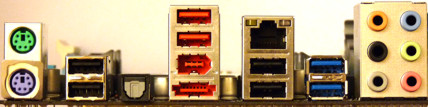

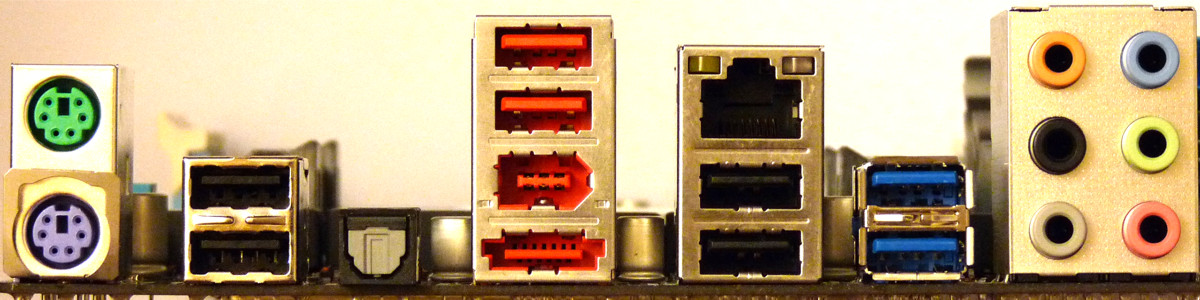

Das ATX-Panel verfügt über einen eSATA 2.0-, zwei PS2-, einen FireWire-, einen Gigabit-LAN-, sechs USB 2.0- und zwei USB 3.0-Ports. Der Sound kann über sechs analoge Ein-/Ausgänge abgegriffen werden. Zusätzlich ist ein optischer Digitalausgang vorhanden.
Auf dem Mainboard sind außerdem ein FireWire- und dreimal zwei USB 2.0-Anschlüsse zu finden.
Für Lüfter sind zwei 4-polige und ein 3-poliger Anschluss vorhanden. Der Chipsatz ist passiv gekühlt.
