Ausstattung

Das Layout des ASUS Sabertooth 990FX ist durchdacht und offenbart keine Probleme. Die Farbenwahl erinnert ein wenig an Schlamm und Dreck, auch die RAM-Sockel mit ihrer praktischen einseitigen Halteklammer sind entsprechend eingefärbt. In der Nähe des 24-poligen ATX-Stromanschlusses befindet sich der USB 3.0-Header für zwei Ports, welche von einem ASMedia-Controller angesteuert werden.

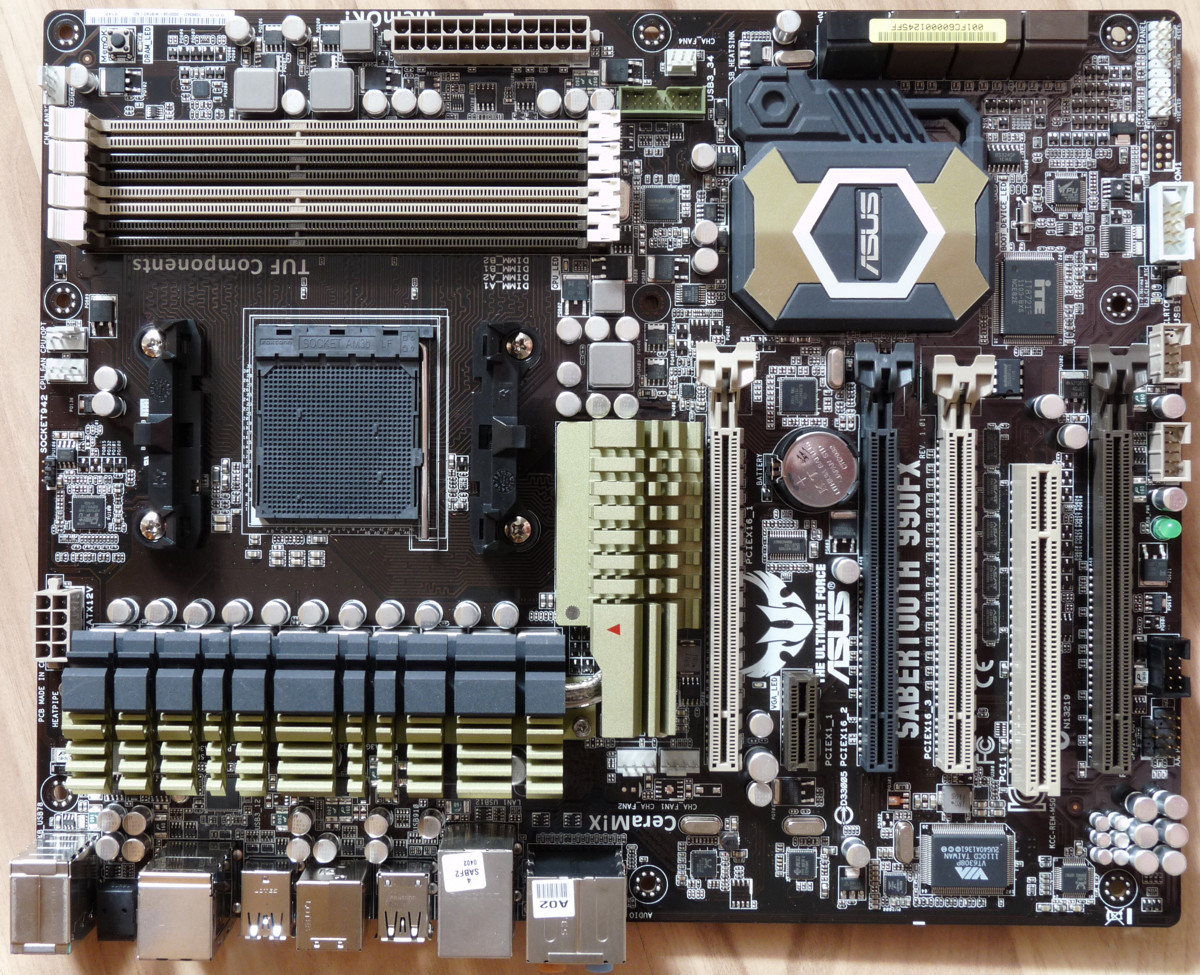

Layout des ASUS Sabertooth 990FX

ASUS verbaut sechs SATA 6 Gbit/s Ports, die von der Southbridge SB950 befeuert werden, und zwei 3 Gbit/s Ports, die von einem JMicron JMB362 Controller betrieben werden. Dieser ist auch für zwei eSATA-Ports am ATX-Panel verantwortlich. Das Mainboard bietet vier PCI Express x16 Steckplätze, die von oben nach unten wie folgt angebunden sind:
– Slot 1: 16 Lanes
– Slot 2: 4 Lanes
– Slot 3: 16 Lanes geteilt mit Slot 4.
Daneben gibt es noch einen PCIe x1 und einen PCI-Slot. Für weitere Peripherie gibt es noch zwei USB 2.0-Header für jeweils zwei Ports und einen FireWire-Header.

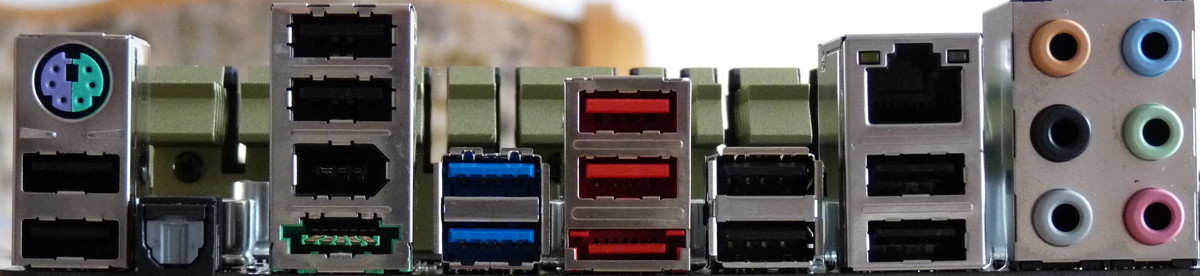

ATX-Panel des ASUS Sabertooth 990FX

Das ATX-Panel verfügt über einen PS2- und ganze zehn USB 2.0-, zwei USB 3.0-, einen FireWire-, einen Power eSATA- und einen eSATA-Port sowie einen Gigabit-LAN-Anschluss (Realtek RTL8111E). Der Sound kann über sechs analoge Ein- bzw. Ausgänge realisiert werden. Ein optischer Digitalausgang ist ebenfalls vorhanden.
Für Lüfter stehen fünf 4-polige und ein 3-poliger Anschluss bereit.
