BIOS
Das BIOS vom ASUS P8H67-I Deluxe ist ein typisches EFI-BIOS von ASUS. Es ermöglicht die Bedienung mit Maus und Tastatur, bietet eine grafische Oberfläche und die Möglichkeit, Screenshots auf einem Datenträger zu speichern. Die leistungsrelevanten Parameter sind im Menü “Ai Tweaker” zu finden, welches auf den nächsten Bildern zu sehen ist. Allerdings fehlen bei dem Intel H67 Chipsatz die Übertaktungsfunktionen der CPU, somit muss man hier Abstriche machen. Zuerst kommt die Übersicht des Systems dran. ASUS nennt dies “EZ Menü”.

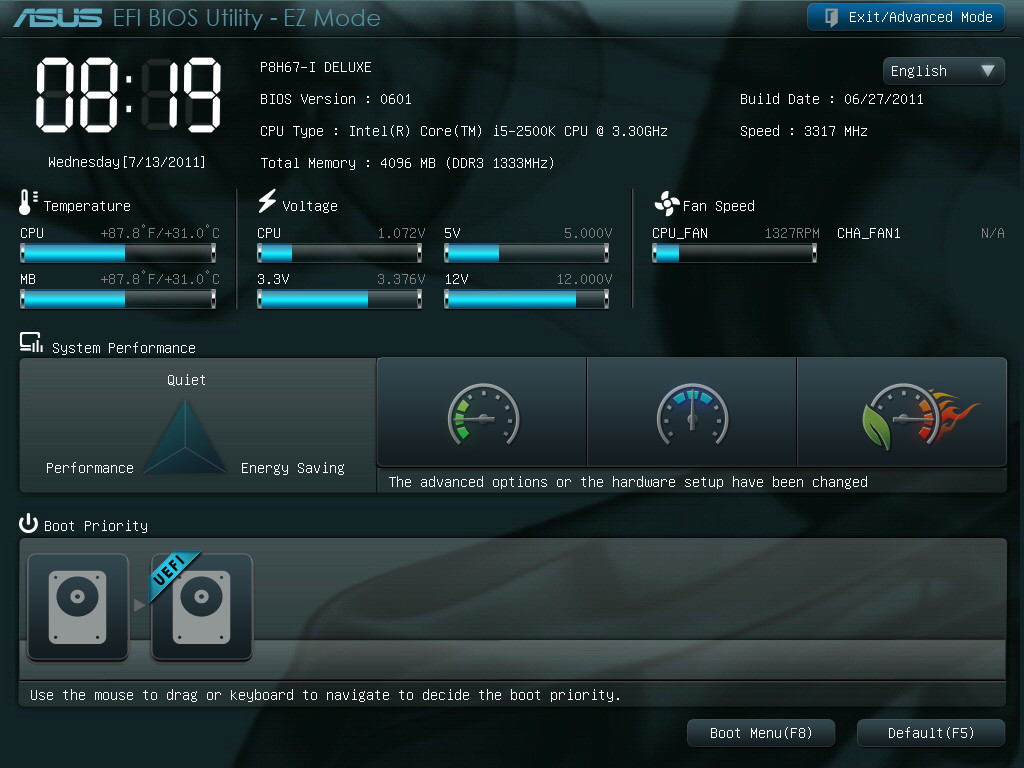

EZ Menü

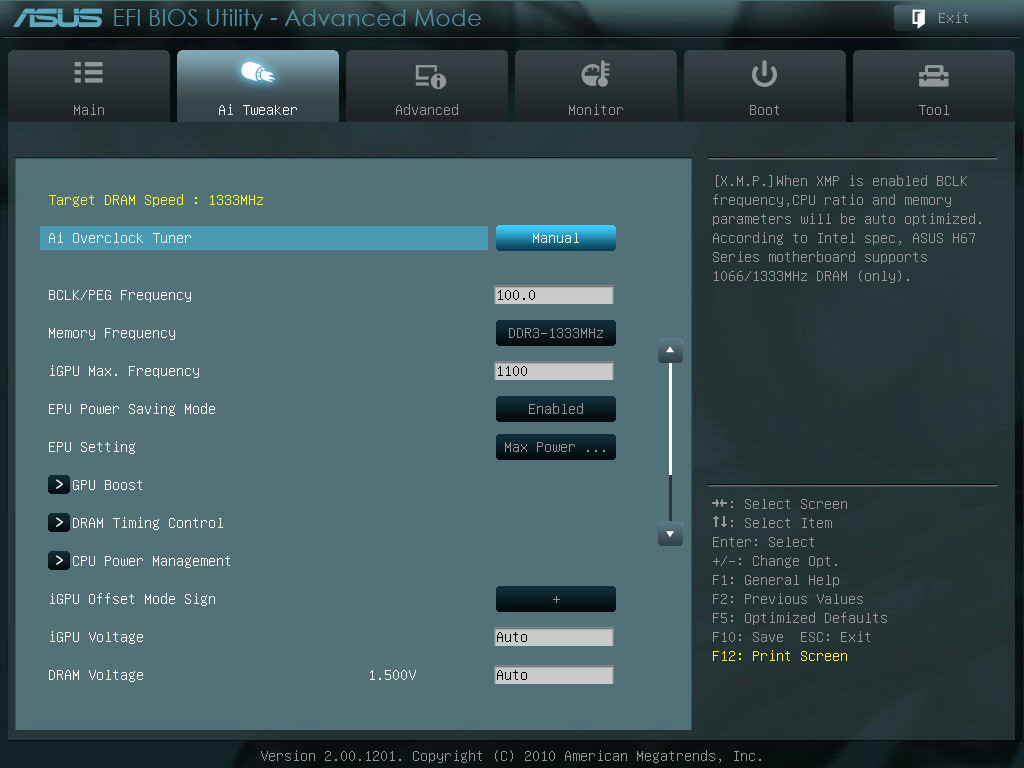

Ai Tweaker Menü – Teil 1

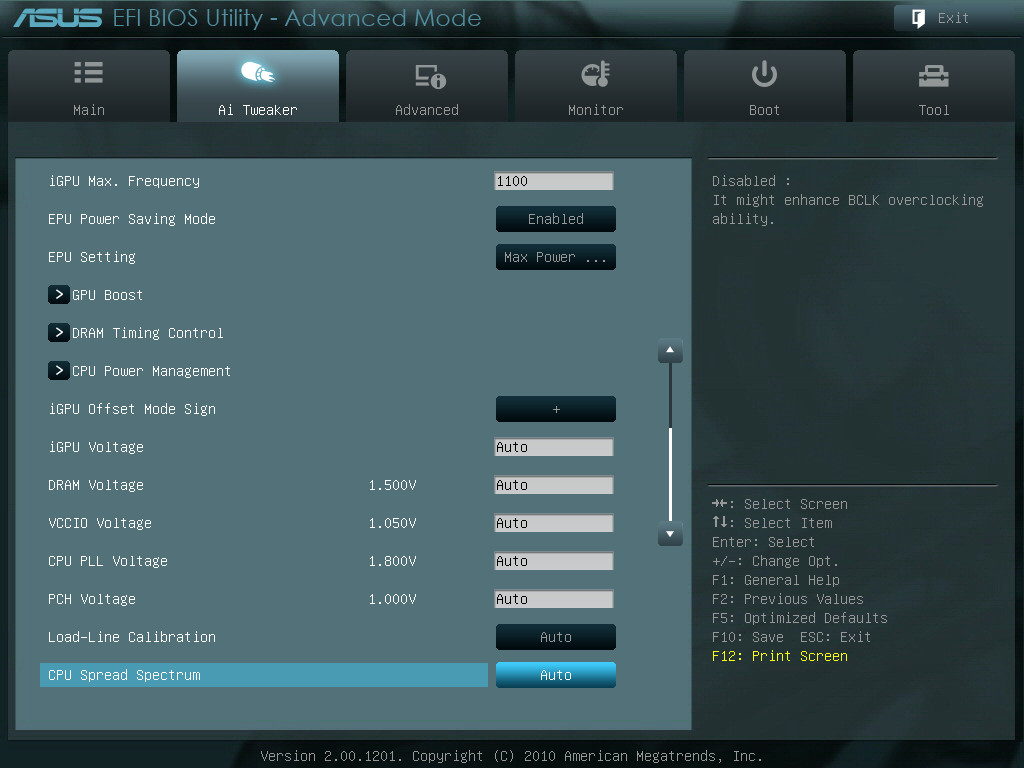

Ai Tweaker Menü – Teil 2

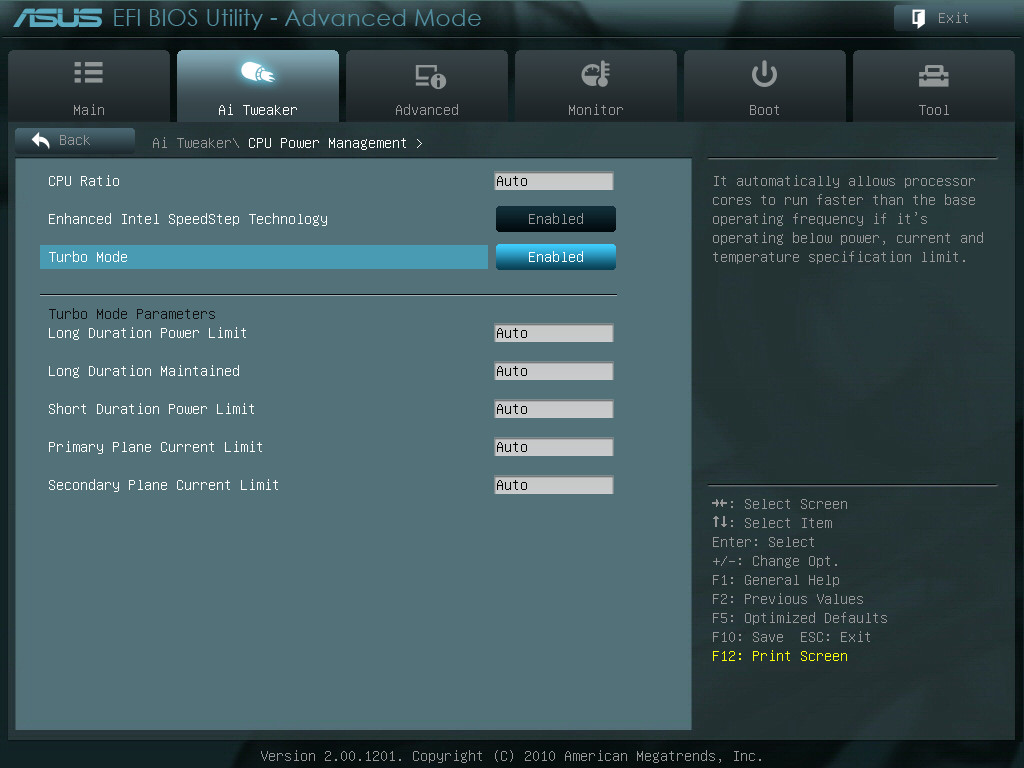

CPU Power Management
Die Lüftersteuerung ist für den Gehäuselüfter und den CPU-Lüfter voneinander getrennt einstellbar.

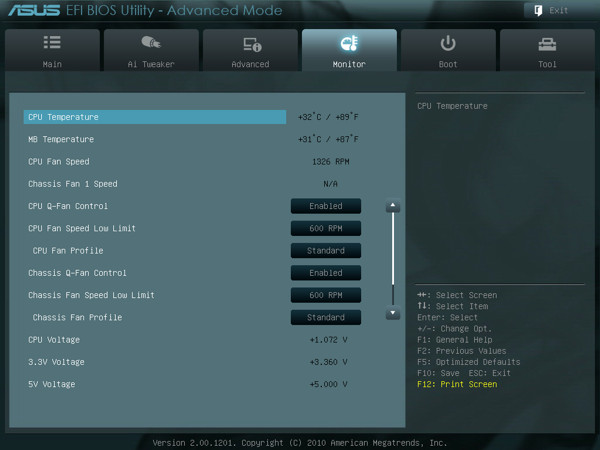

Lüftersteuerung
Die Speichereinstellungen sind wie gewohnt sehr umfangreich.

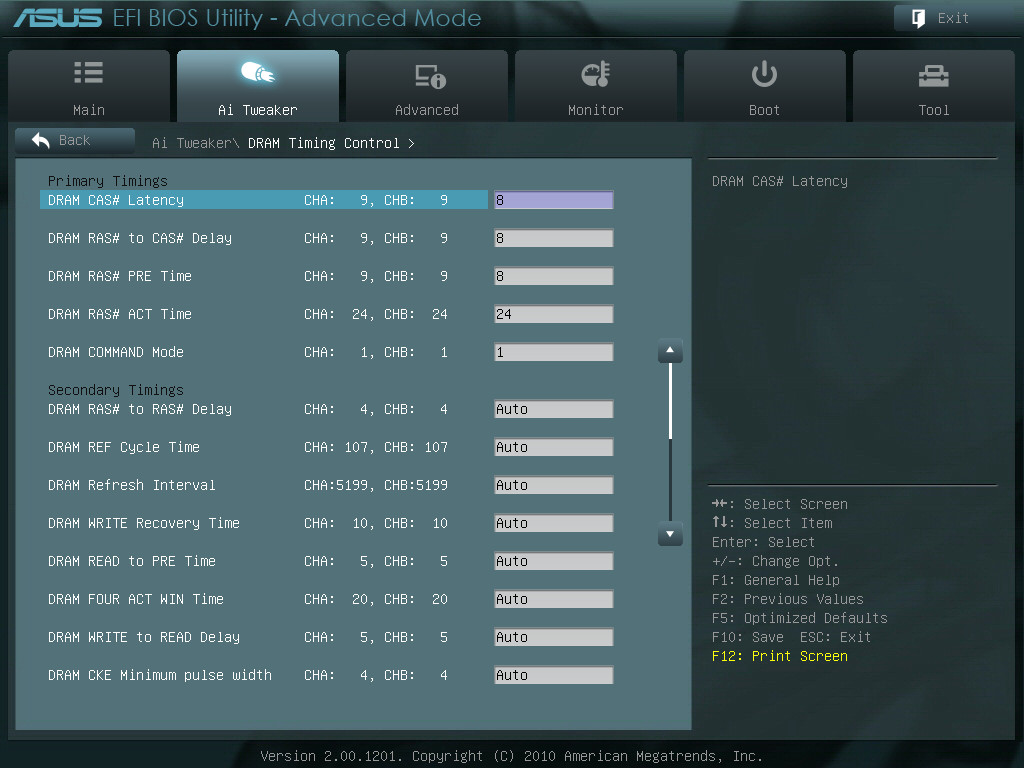

Speichereinstellungen – Teil 1

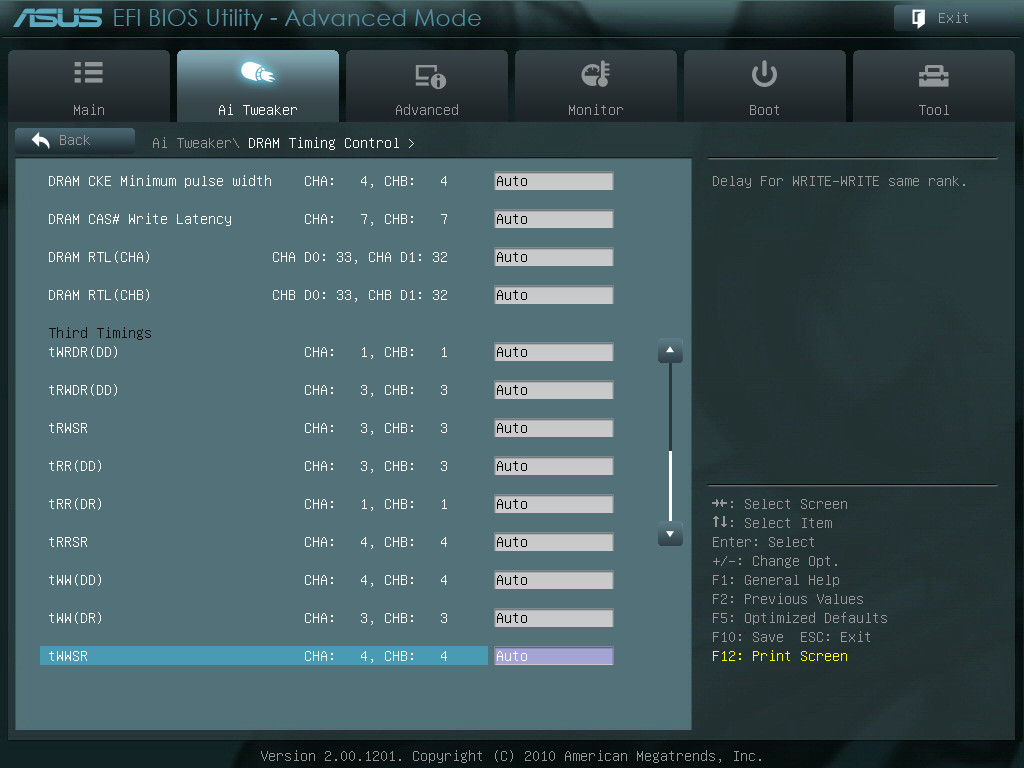

Speichereinstellungen – Teil 2
Die Spannungen können jeweils in folgenden Bereichen verändert werden.
| CPU Offset Voltage | – 0.315 bis +0.635 Volt in 0.005V-Schritten |
| iGPU Offset Voltage | – 0.315 bis +0.635 Volt in 0.005V-Schritten |
| DDR3 Voltage | 1.185 – 2.135 Volt in 0.005V-Schritten |
| VCCIO Voltage | 0.735 – 1.685 Volt in 0.005V-Schritten |
| CPU PLL Voltage | 1.80 – 1.90 Volt in 0.10V-Schritten |
| PCH Voltage | 0.735 – 1.685 Volt in 0.005V-Schritten |
Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden.
| Referenz-/PCIe-Takt | 80 – 300 MHz |
| iGPU-Takt | 1100 – 3000 MHz |
| Speichertakt | DDR3-800 bis 2400 |
