Sapphire Pure Platinum H67 - Seite 3

Ausstattung

Wie immer geht es bei den Mini-ITX Mainboards sehr eng zu. Die Hersteller müssen sich schon strecken, um viele Features unterzubringen. Scheinbar ist Sapphire hier an die Grenzen gestoßen und konnte keinen Mini-PCIe-Slot auf dem Pure Platinum H67 mehr unterbringen. Der PCI Express x16 Steckplatz, der über die 16 Lanes der CPU angebunden ist, ist dagegen vorhanden.

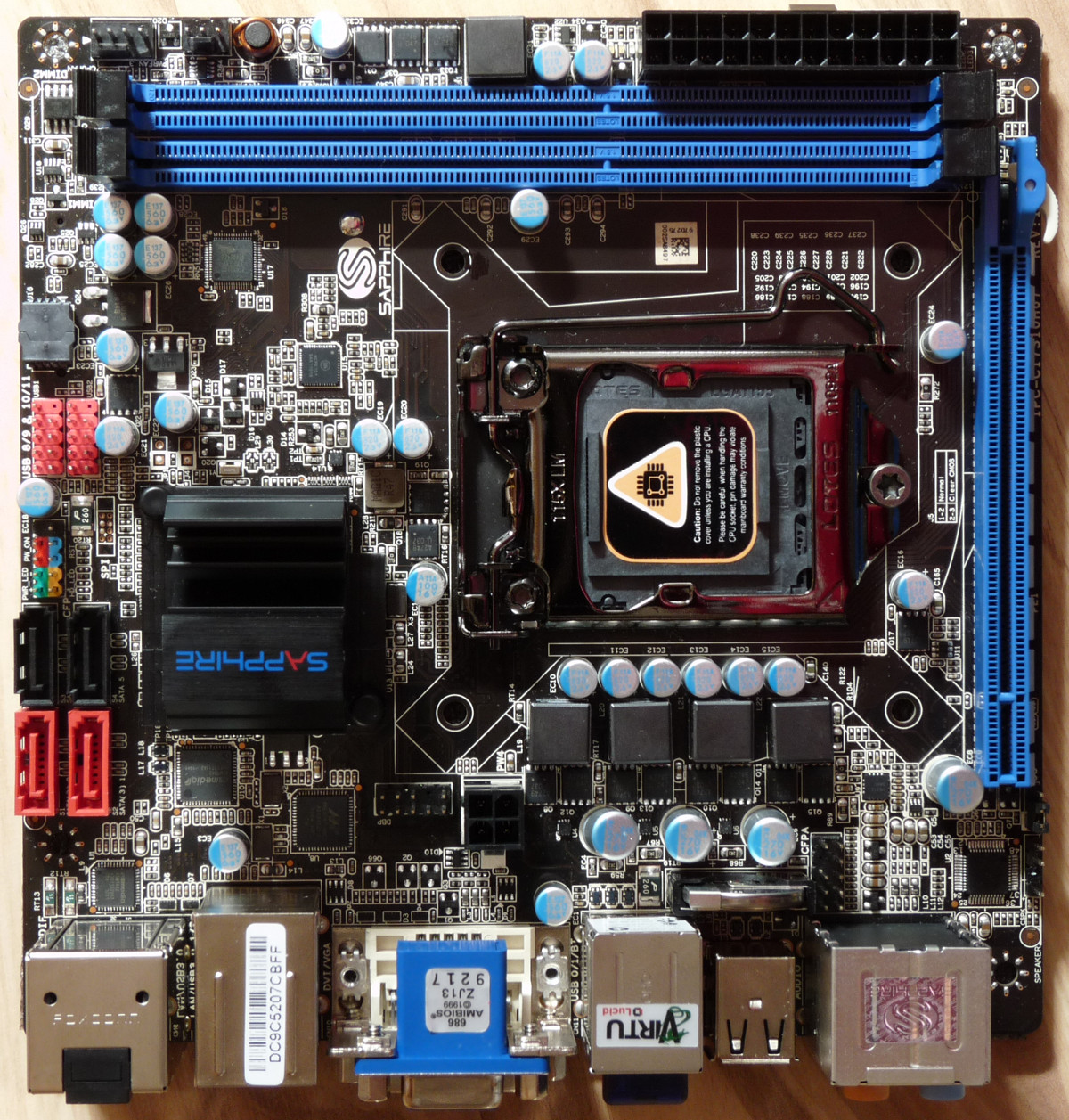

Layout des Sapphire Pure Platinum H67

Für Festplatten und andere Laufwerke werden durch den Intel H67 Chipsatz zwei SATA 3 Gbit/s- und zwei 6 Gbit/s-Ports bereit gestellt. Zudem sind noch zwei USB 2.0 Header auf dem Mainboard vorhanden, die jeweils zwei Ports bereit stellen.

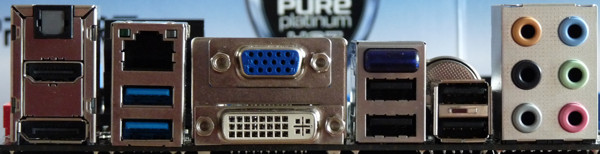

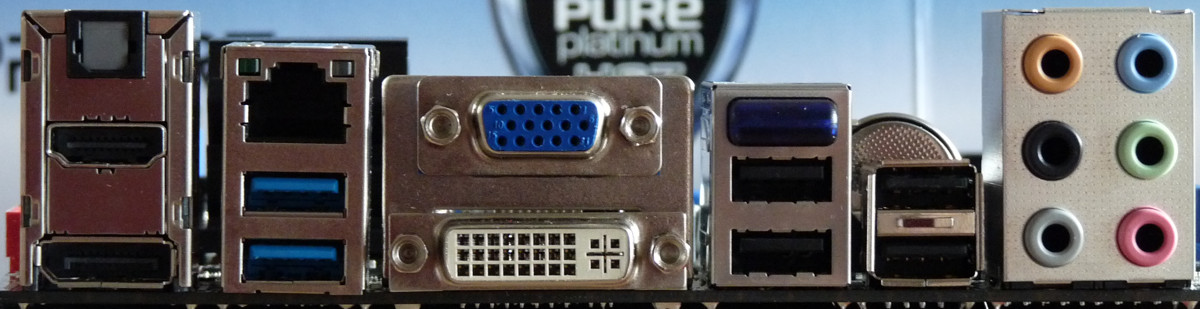

ATX-Panel des Sapphire Pure Platinum H67

Das ATX-Panel ist dagegen gut ausgestattet. Es verfügt über vier USB 2.0- und zwei USB 3.0-Ports sowie einen Gigabit-LAN-Anschluss. Ein eSATA-Port fehlt leider. Für die Videoausgabe stehen HDMI, DVI, DisplayPort und VGA bereit. Der Sound kann über sechs analoge Klinkenstecker abgegriffen werden, digital ist ein optischer Anschluss vorhanden. Außerdem ist am ATX-Panel die blaue Bluetooth Antenne untergebracht.
Für Lüfter stehen ein 4-poliger und ein 3-poliger Anschluss bereit.
