BIOS

Die Unterschiede im BIOS zwischen ASUS H87-Pro und Z87-Pro sind minimal. Das BIOS ist UEFI 2.0 kompatibel und lässt sich sowohl mit Tastatur als auch mit der Maus bedienen.
Am Anfang begrüßt einen der EZ-Mode, der eine gute Übersicht bietet.

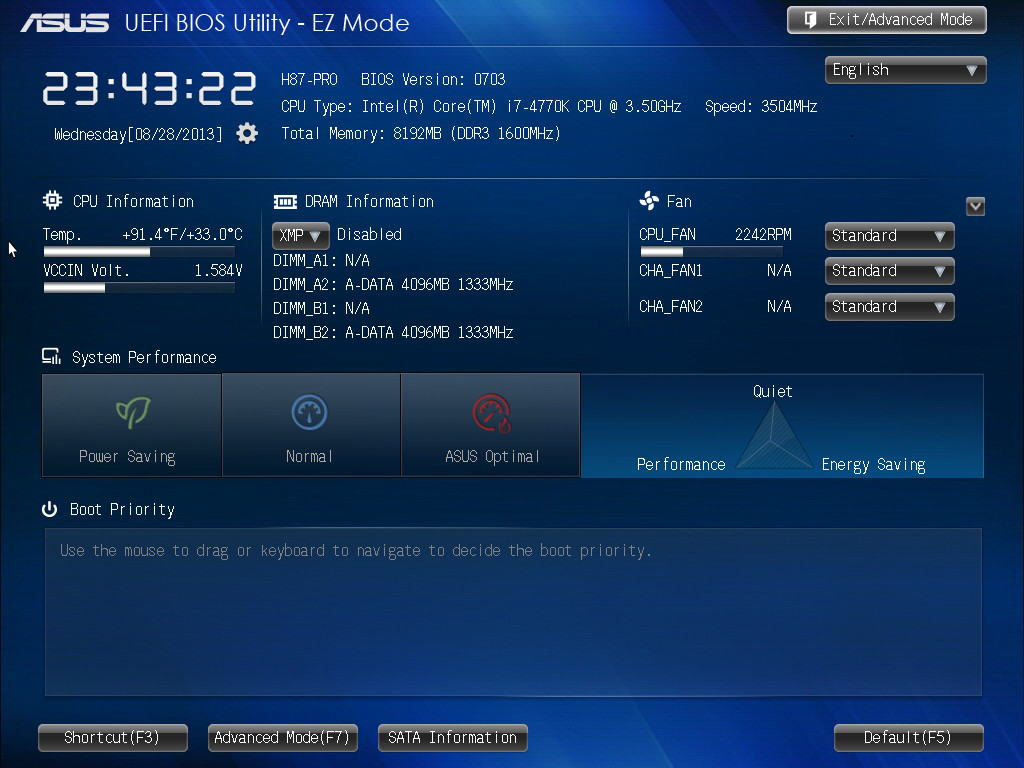

EZ Menü des ASUS H87-Pro

Deutlich mehr Funktionalität bietet der „Advanced Mode“, unter dem auch der Menüpunkt „AI Tweaker“ zu finden ist. Bevor wir zu diesem kommen möchten wir, ähnlich wie bei Gigabyte, ein individuell zusammengestelltes Menü vorstellen. Möchte man einen Eintrag hinzufügen, so kann man diesen einfach im ursprünglichen Menü auswählen und mit F4 zu der individuellen Seite hinzufügen.

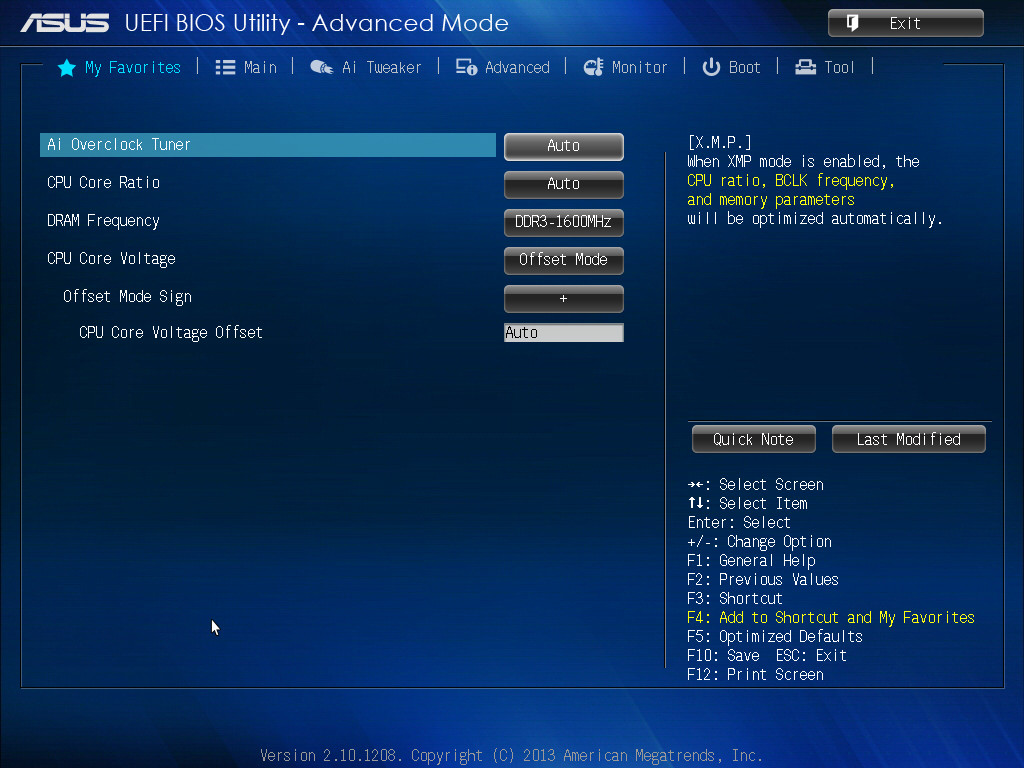

Individuelle Seite des ASUS H87-Pro

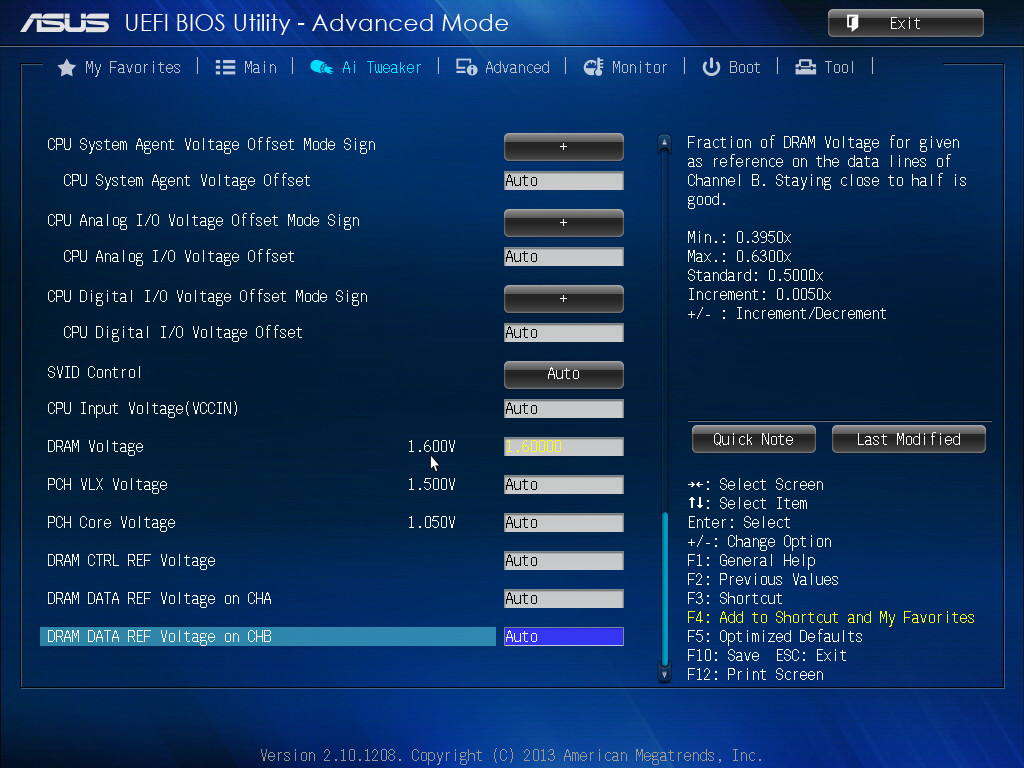

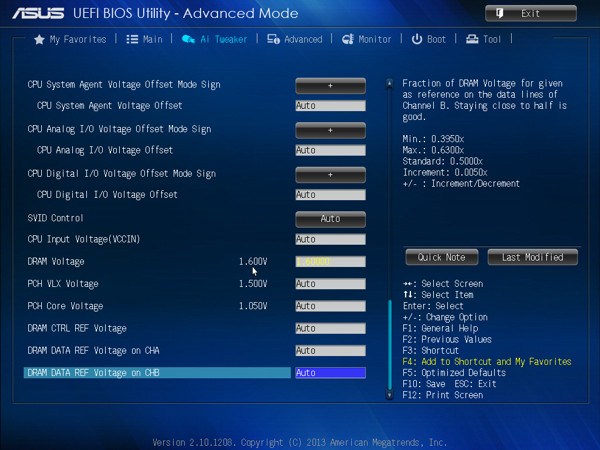

Unter „AI Tweaker“ sind alle Taktraten-Einstellungen und Spannungen zu finden.

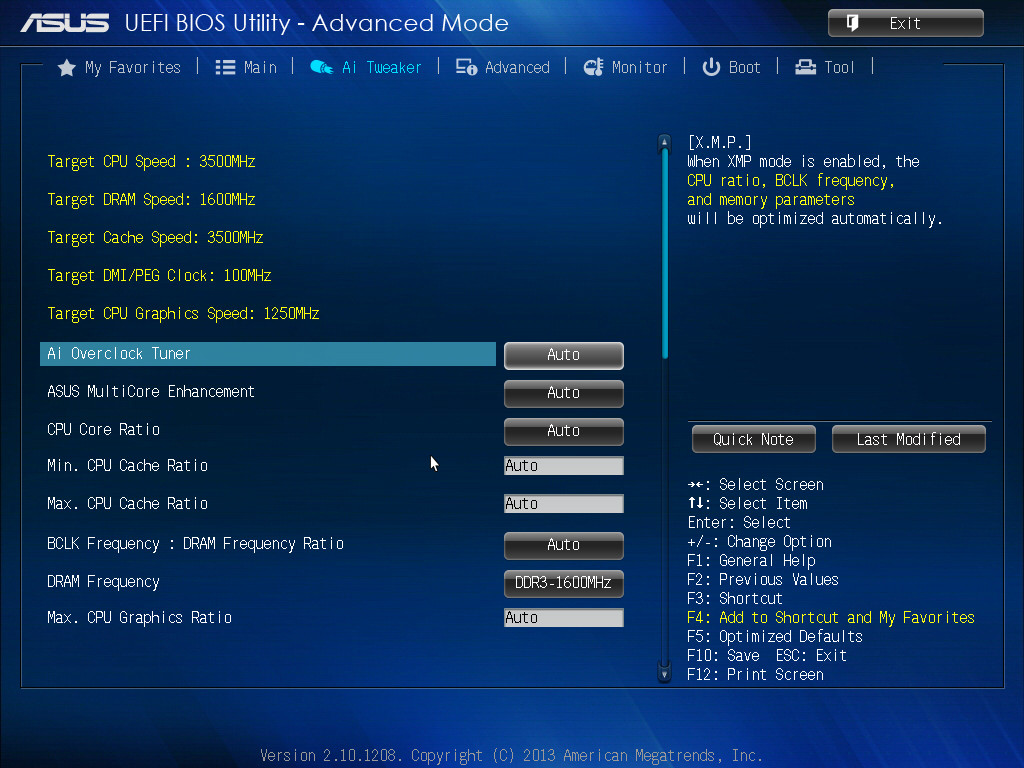

AI Tweaker Menü des ASUS H87-Pro – Teil 1

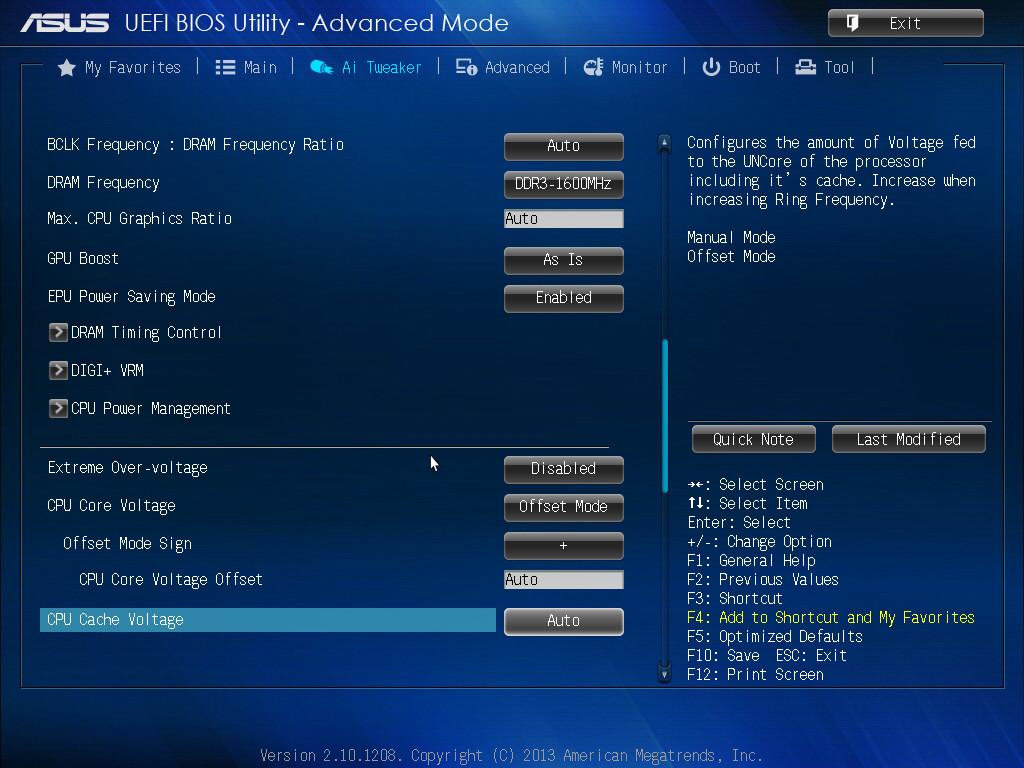

AI Tweaker Menü des ASUS H87-Pro – Teil 2

AI Tweaker Menü des ASUS H87-Pro – Teil 3

Im „CPU Power Management“ können noch weitere Parameter angepasst werden.

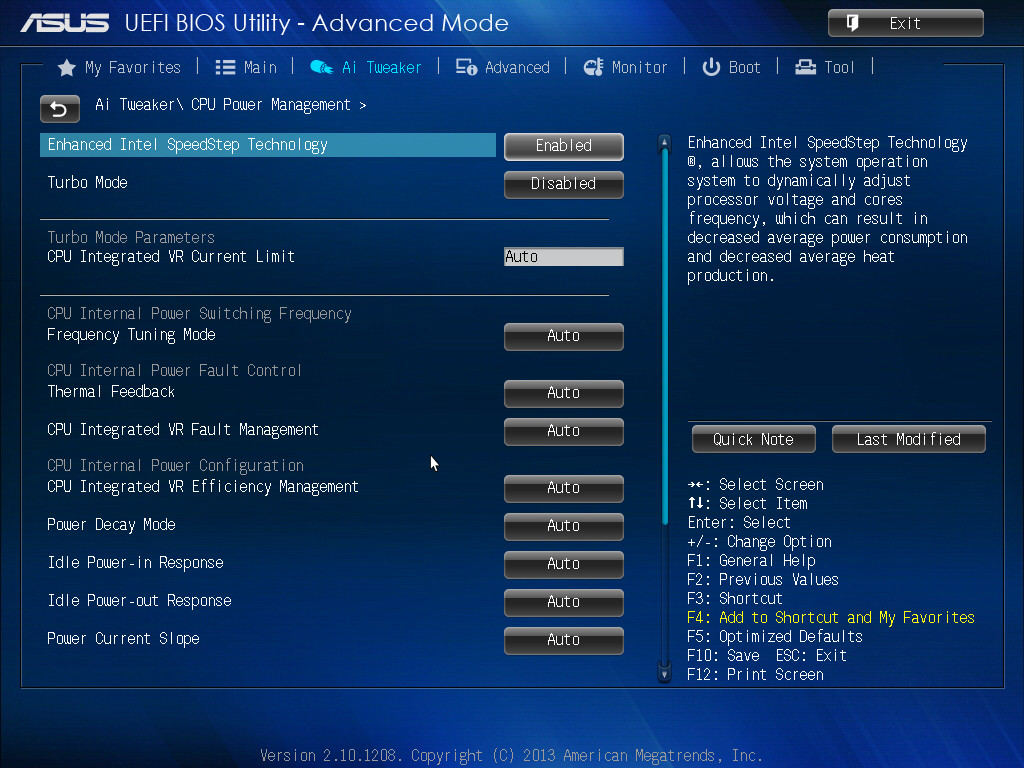

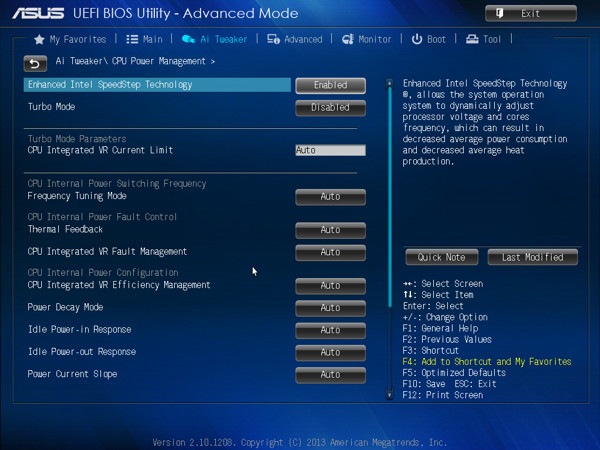

CPU Powermanagement des ASUS H87-Pro – Teil 1

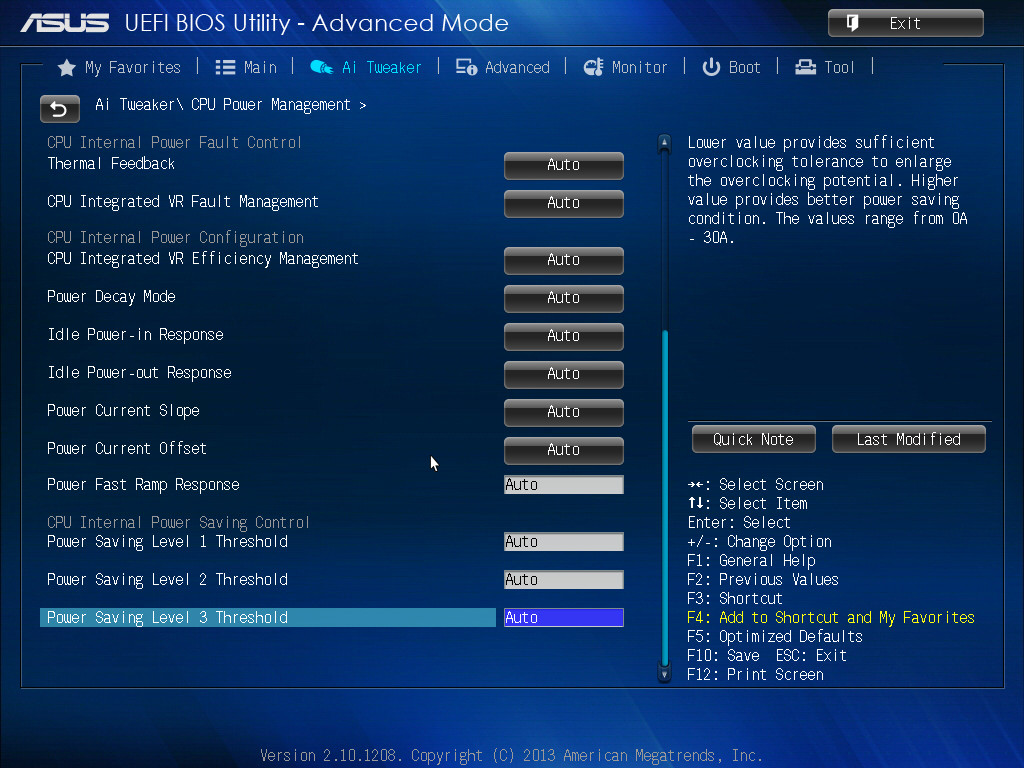

CPU Powermanagement des ASUS H87-Pro – Teil 2

Die Lüftersteuerung ist äußerst umfangreich. Neben der Anzeige sämtlicher Lüfter ist es auch möglich, für jeden Einzelnen ein Lüfterprofil vorzugeben.

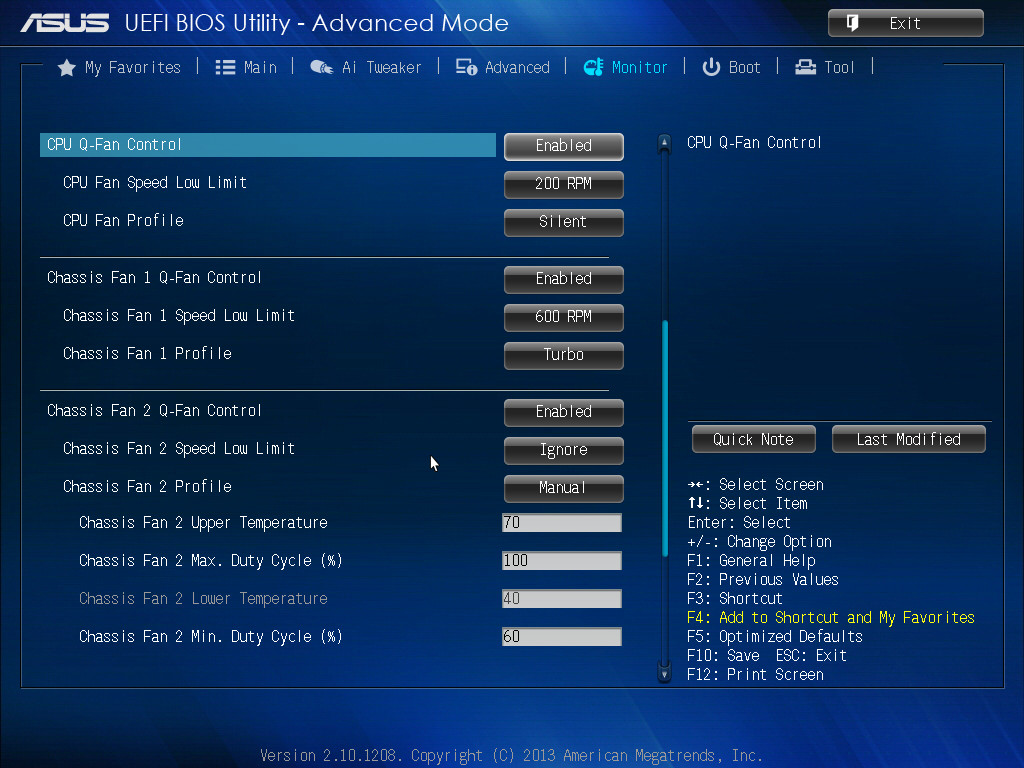

Lüftersteuerung des ASUS H87-Pro

Die Speichereinstellungen sind ähnlich denen den Z87-Boards, jedoch wird aufgrund des Chipsatzes kein Speicher mit mehr als 1600MHz unterstützt.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:
