ASUS Rampage IV Black Edition - Seite 5

BIOS & Overclocking

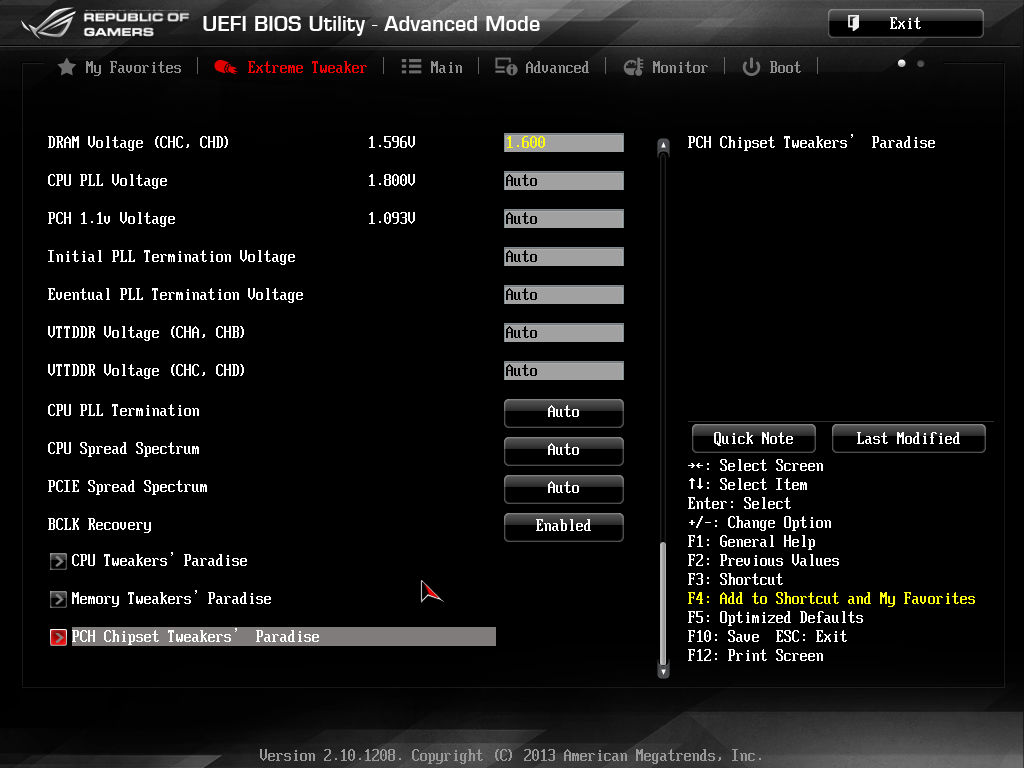

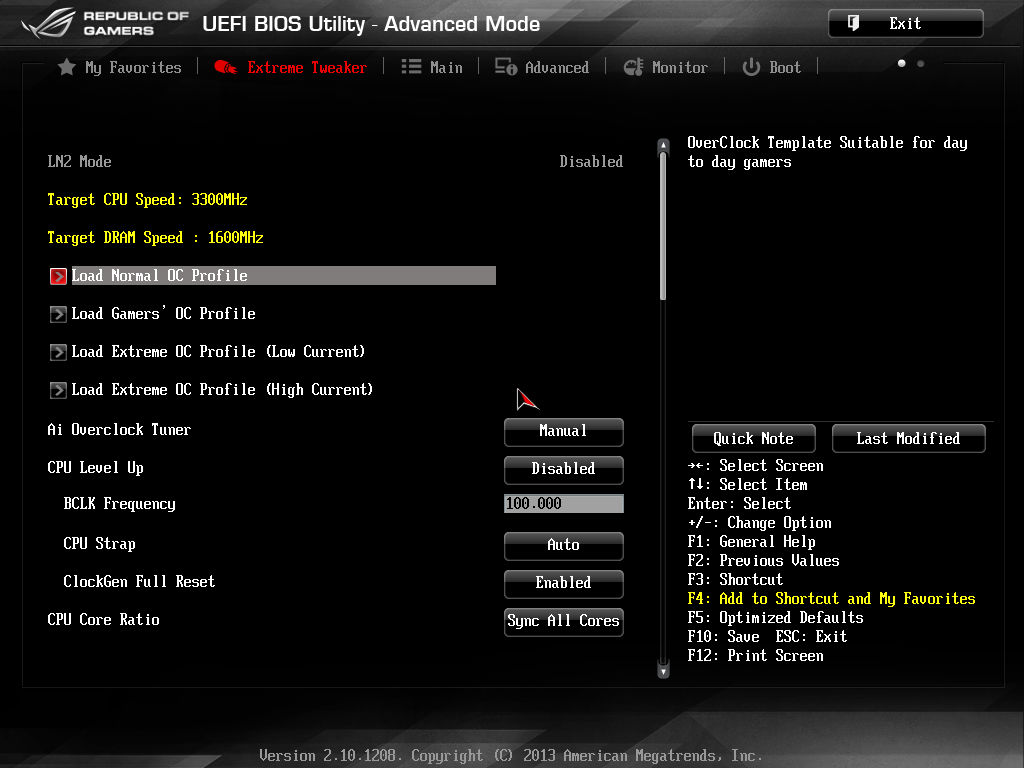

Wer einmal ein ASUS Rampage BIOS gesehen hat, wird auch das vom Rampage IV Black Edition sofort wiedererkennen. Wie bei ASUS üblich dominiert auch hier die Farbe Rot. Das BIOS ist UEFI 2.0 kompatibel und lässt sich sowohl mit Tastatur als auch mit der Maus bedienen.

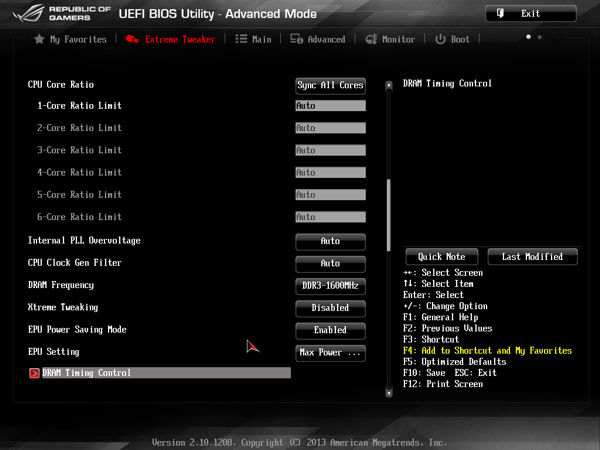

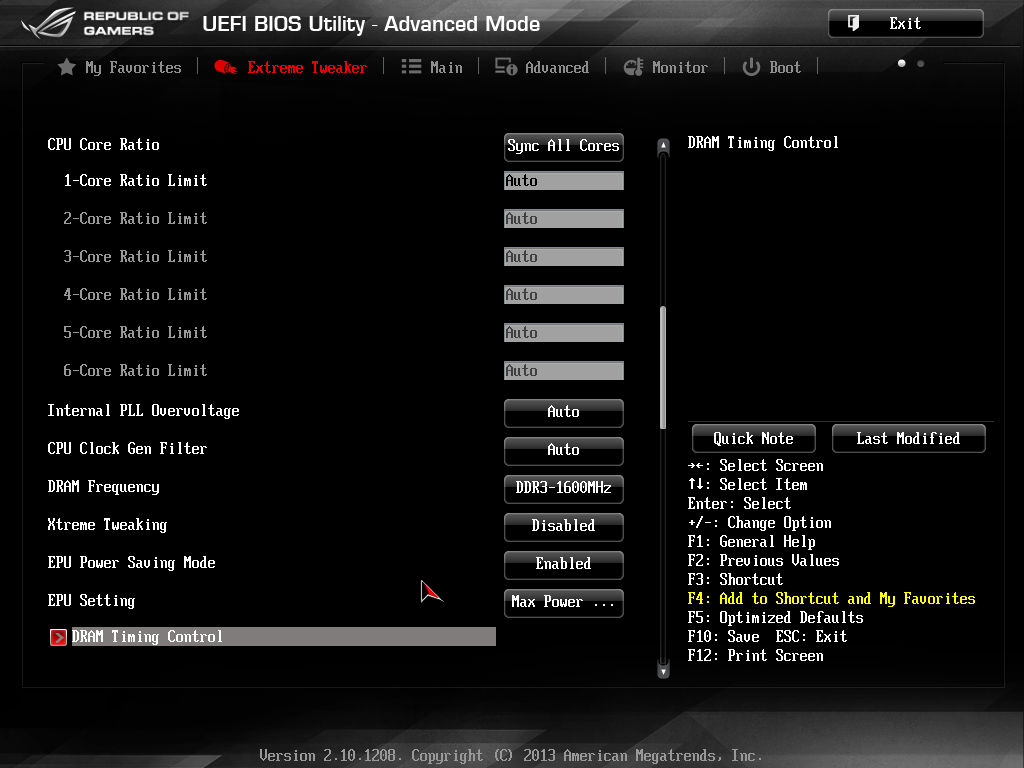

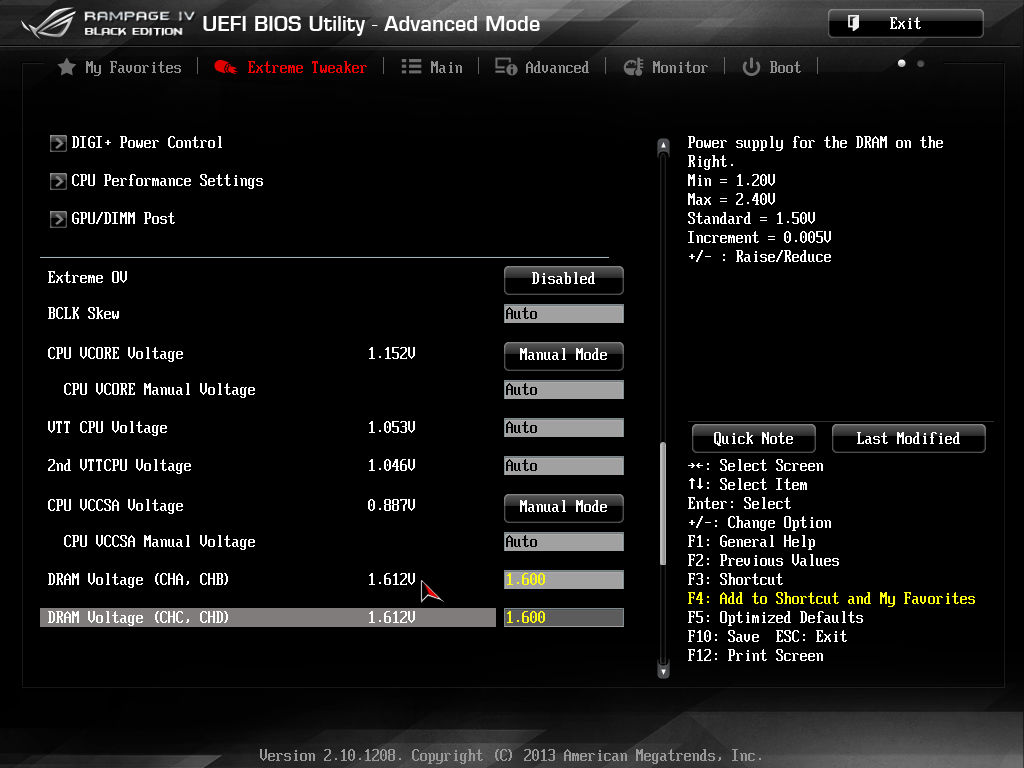

Ein großer Unterschied zum Rampage IV Formula ist kaum sichtbar, beide Mainboards bieten mit endlosen Spannungs- und Timing-Einstellungen viel Spielraum. So kann der Turbo Modus frei eingestellt und eine zusätzliche Turbospannung genutzt werden. Dies ermöglicht einen sehr effizienten Betrieb im Leerlauf, da die Idle-Spannung nicht erhöht werden muss. Auf AUTO sollten die Spannungen dennoch nie bleiben, denn ASUS erhöht bei Übertaktungen jeglicher Art die Werte automatisch. Daher geben wir stets den kleinst möglichen Offset auf die CPU-Spannung obendrauf.

Bei 1,4 Volt war bei uns im Test ein maximaler Takt von 4,6 GHz auf allen sechs CPU-Kernen möglich und läuft LinX-stabil.

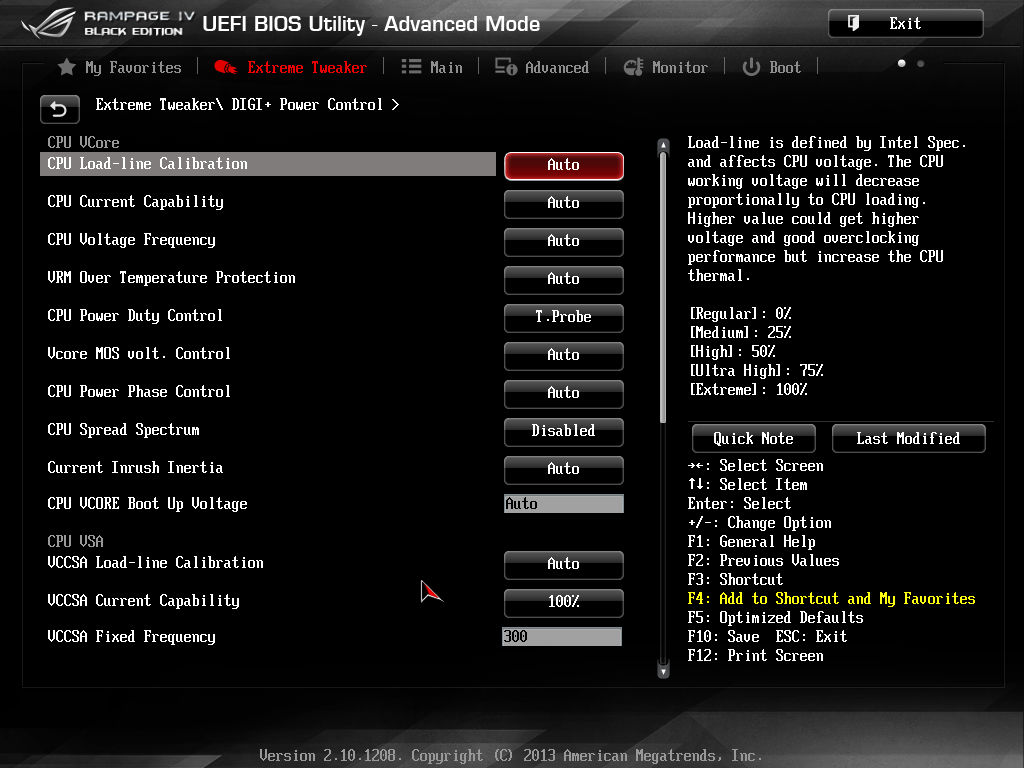

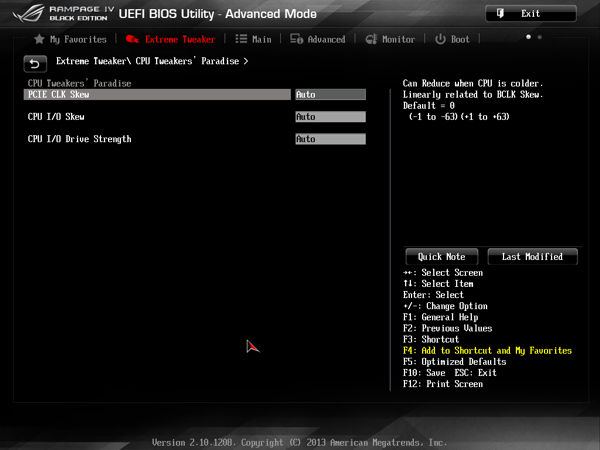

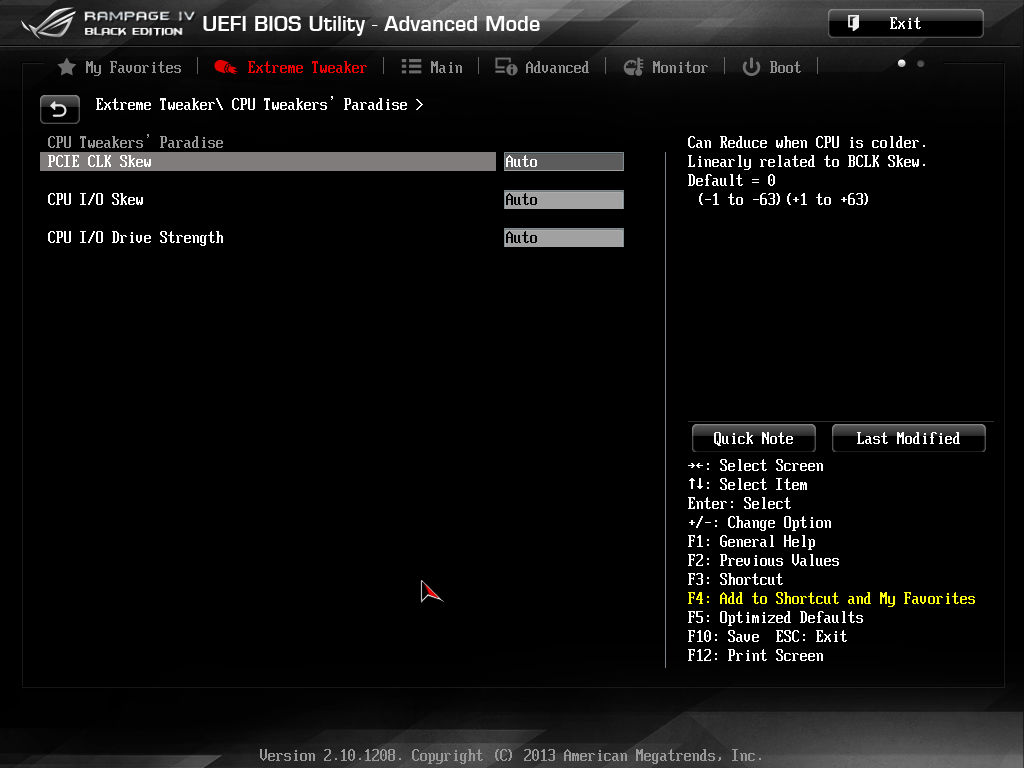

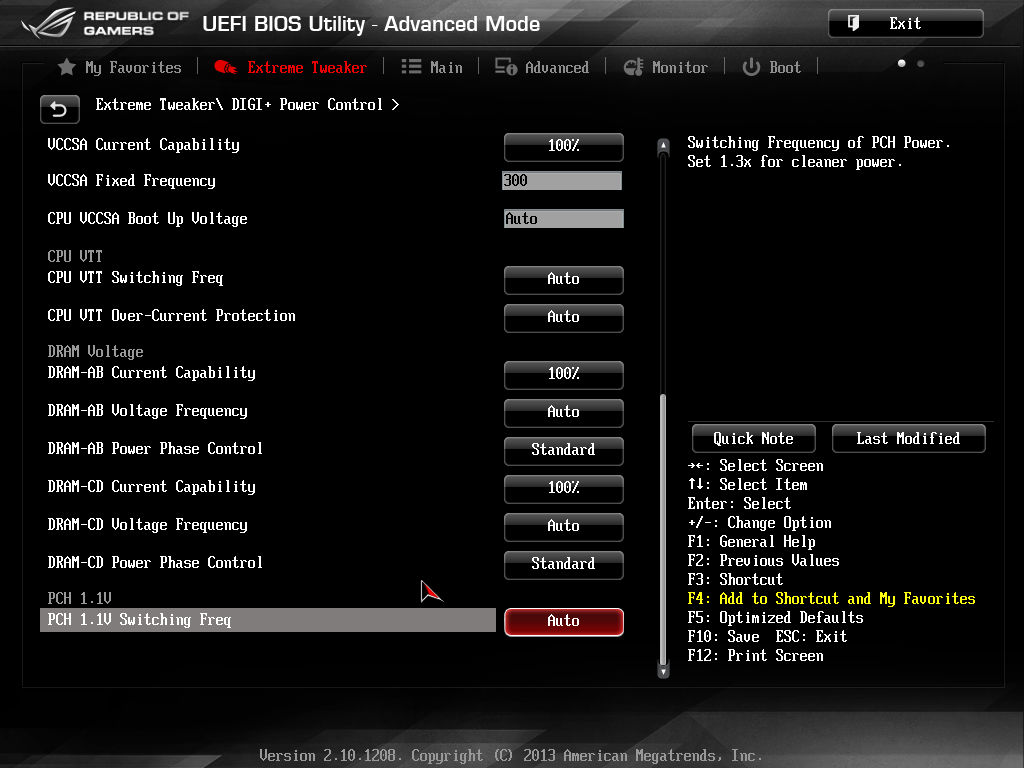

Zusätzlich zu den Spannungswerten können noch weitere Parameter verändert werden, beispielsweise die Geschwindigkeit der Spannungsregelung oder die Spannungskompensation unter Last.

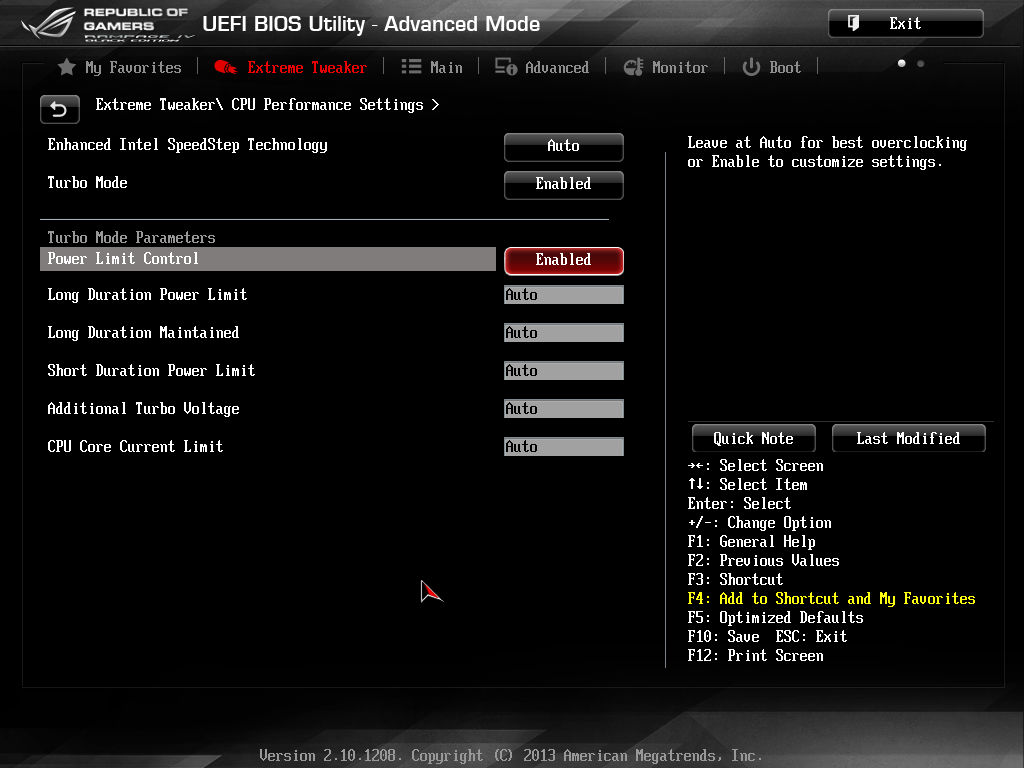

Die Turbo Spannung wird separat in den „CPU Performance Settings“ als Offset eingestellt.

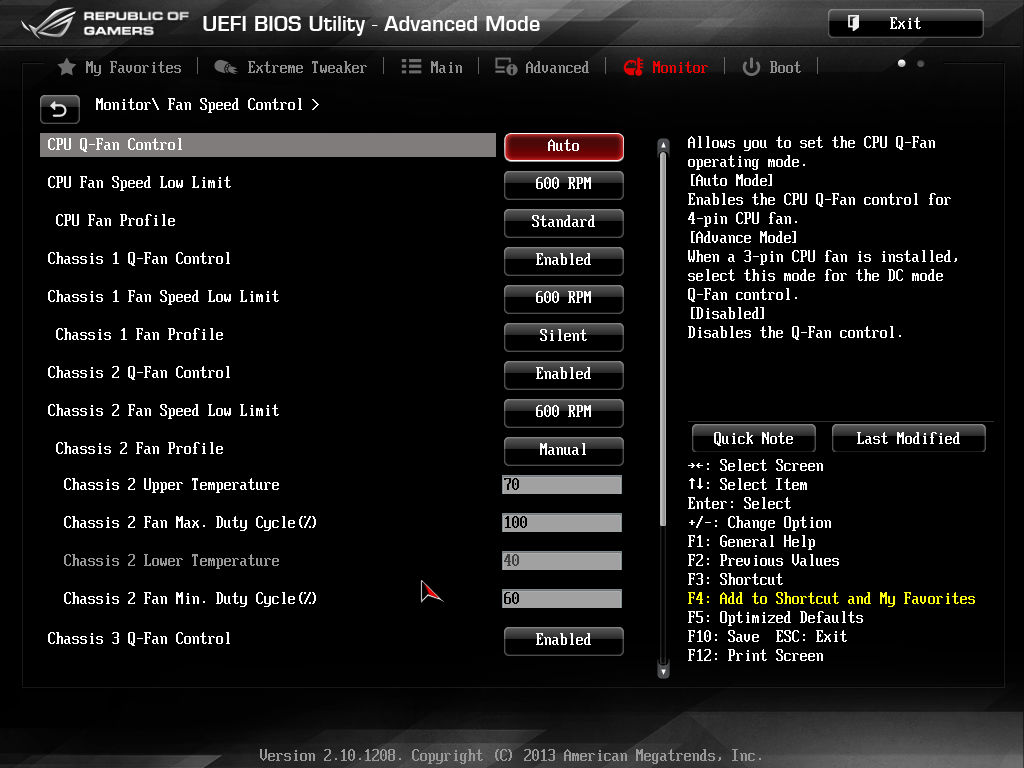

Die Lüftersteuerung ist äußerst umfangreich. Neben der Anzeige sämtlicher Lüfter ist es auch möglich, für jeden Einzelnen ein Lüfterprofil vorzugeben.

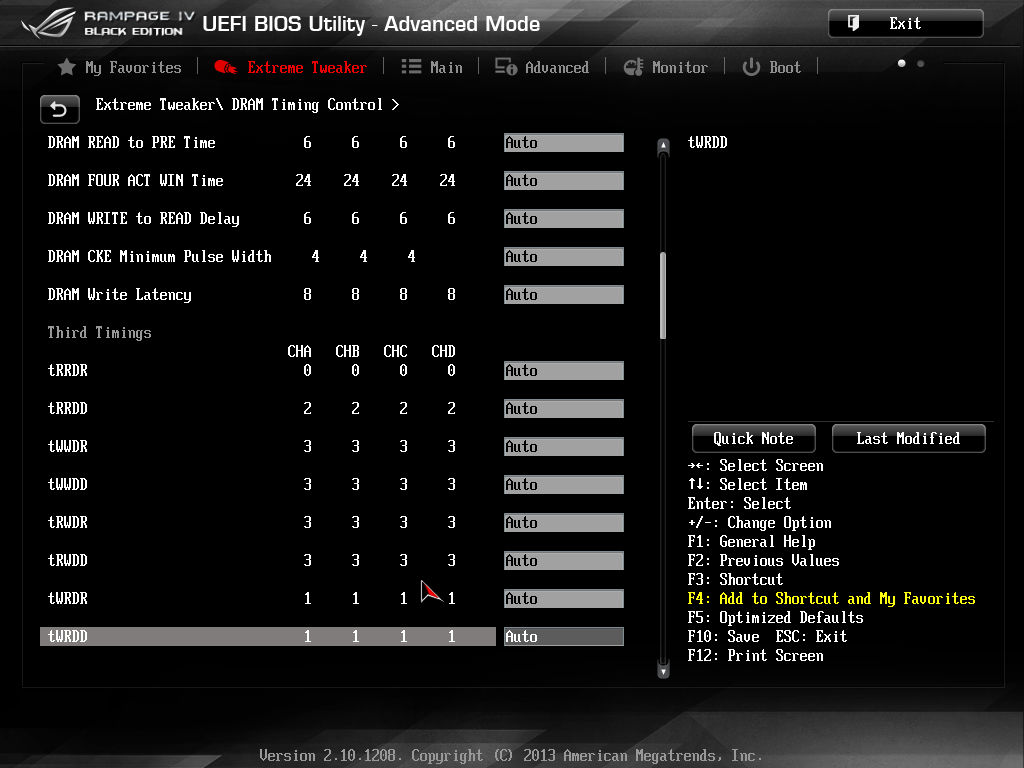

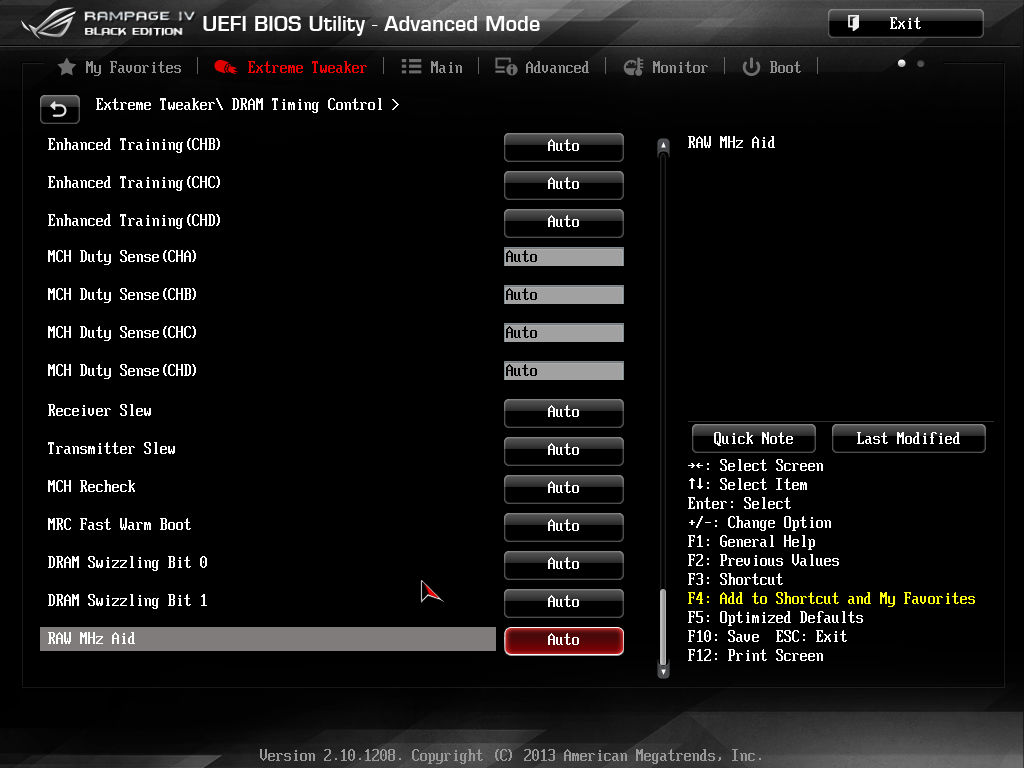

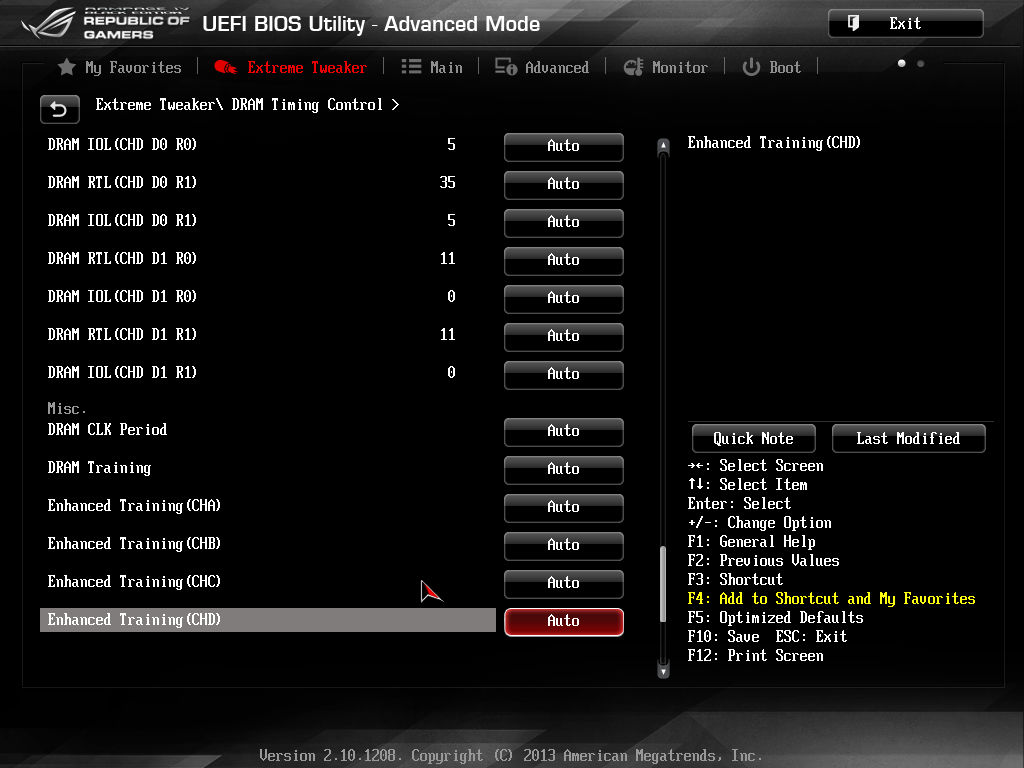

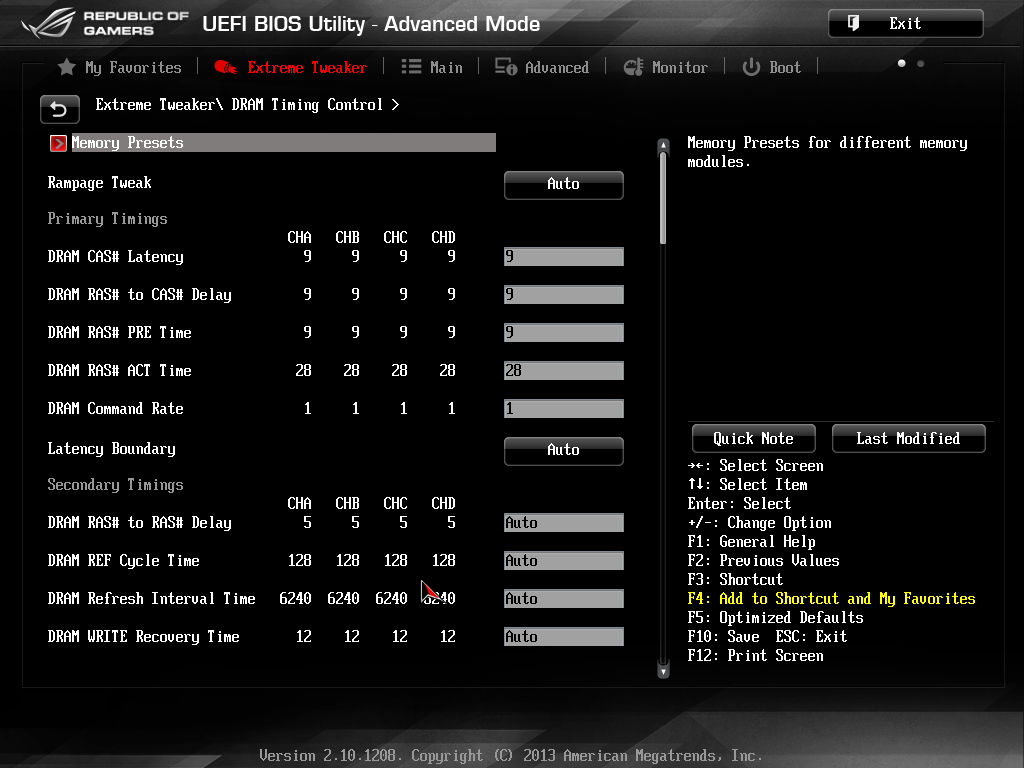

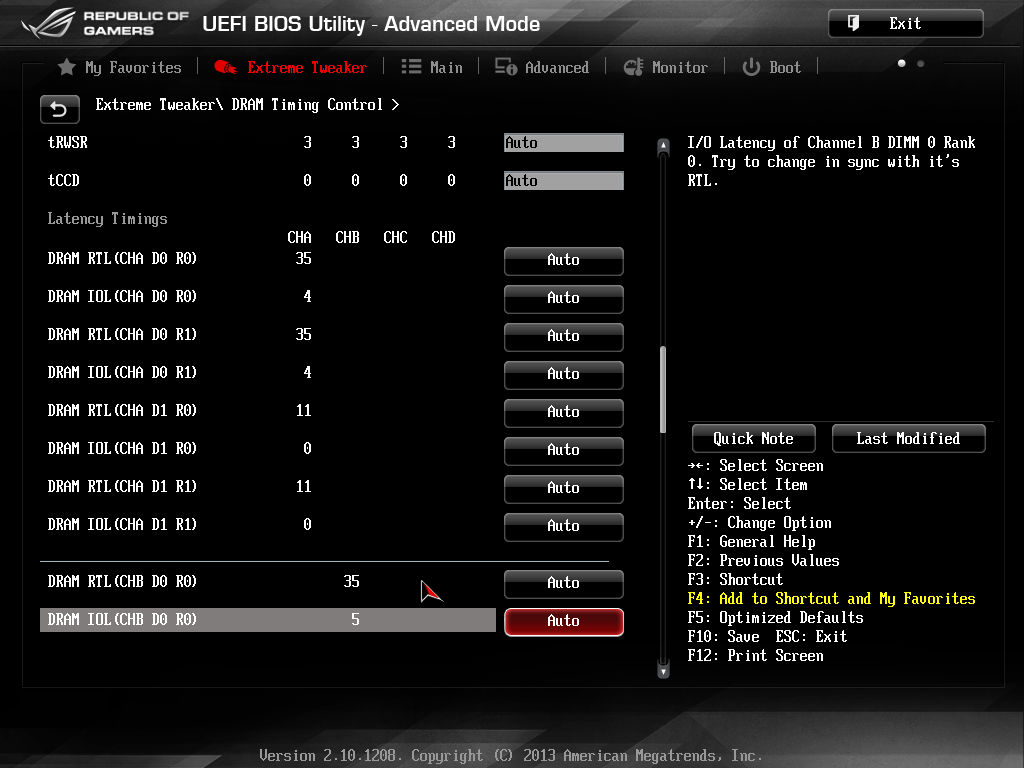

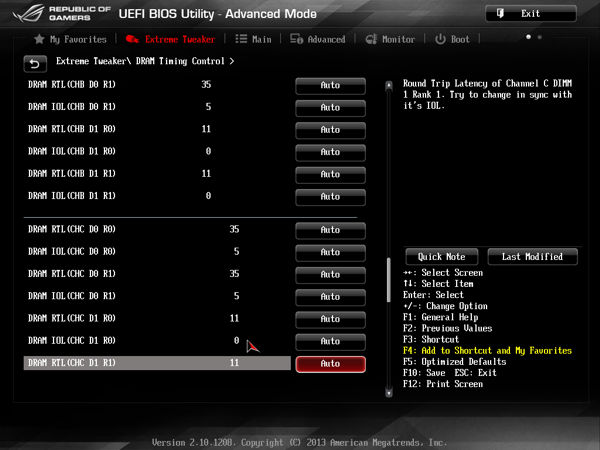

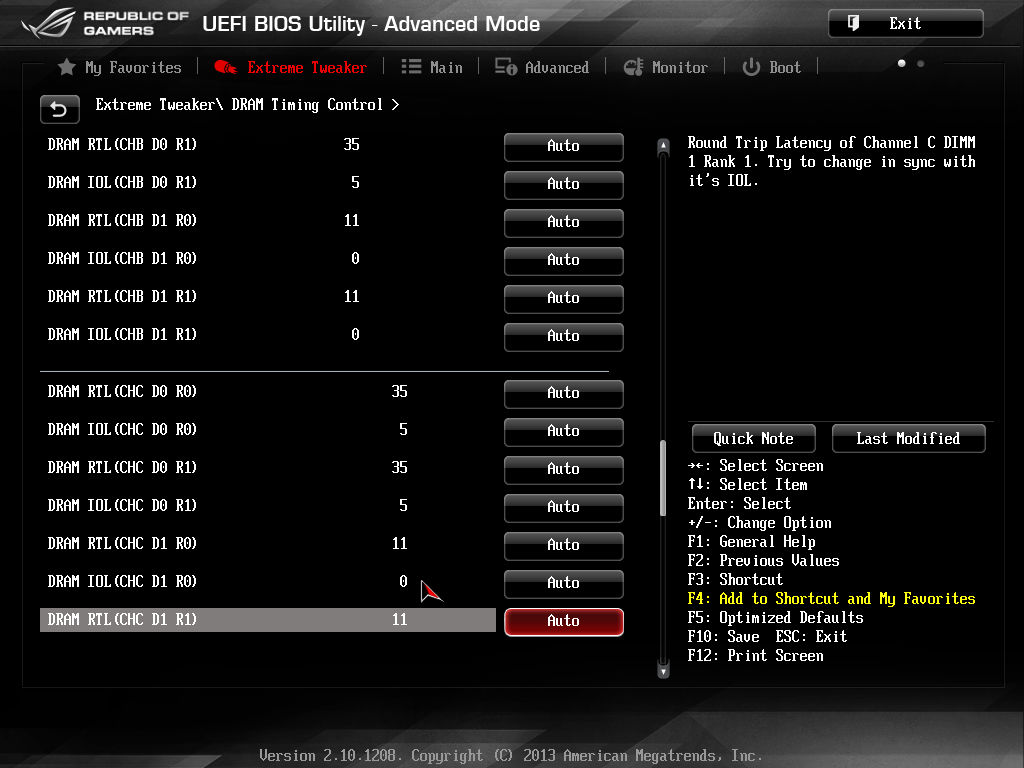

Die Speichereinstellungen dürften für viele Nutzer fast zuviel des Guten sein, hier fehlt es an nichts.

Die Spannungen können jeweils in folgenden Bereichen verändert werden:

CPU VCore Offset	± 0.635 Volt in 0.005V-Schritten
CPU VTT Voltage	0.800 – 1.700 Volt in 0.00625V-Schritten
2nd CPU VTT Voltage	0.800 – 1.700 Volt in 0.00661V-Schritten
CPU VCCSA Voltage	0.800 – 1.700 Volt in 0.005V-Schritten
CPU PLL Voltage	1.250 – 2.500 Volt in 0.00625V-Schritten
PCH 1.1V Voltage	0.800 – 1.600 Volt in 0.00625V-Schritten

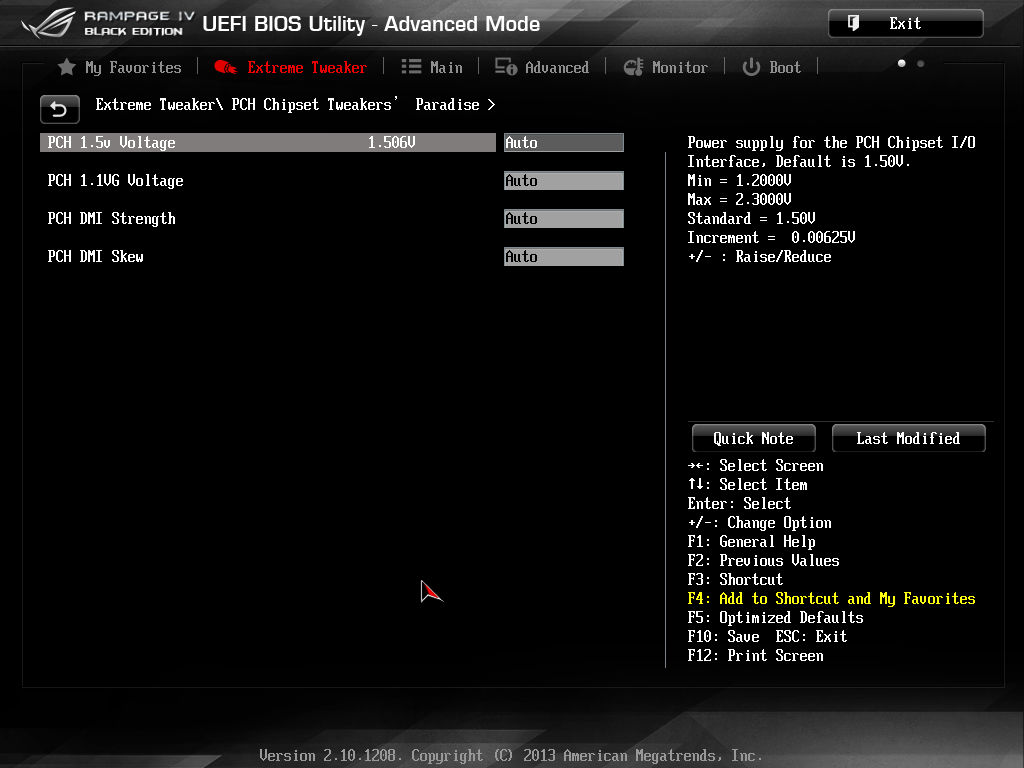

PCH 1.5V Voltage	1.200 – 2.300 Volt in 0.00625V-Schritten
DDR3 Voltage	1.200 – 2.100 Volt in 0.005V-Schritten
VTT DDR3 Voltage	0.625 – 1.100 Volt in 0.00625V-Schritten

Die Taktraten bzw. Multiplikatoren können jeweils in folgenden Bereichen verändert werden:

Referenz-Takt	80 – 300 MHz
Speichertakt	DDR3-800 bis -2800
