Thermaltake Frio Silent 14 - Seite 4

Montage

Für die Montage des Thermaltake Frio Silent 14 wird auf das jeweilige Montagematerial des entsprechenden CPU-Sockels zurückgegriffen. Im Test wird der Kühler auf einem AM3+ System montiert.

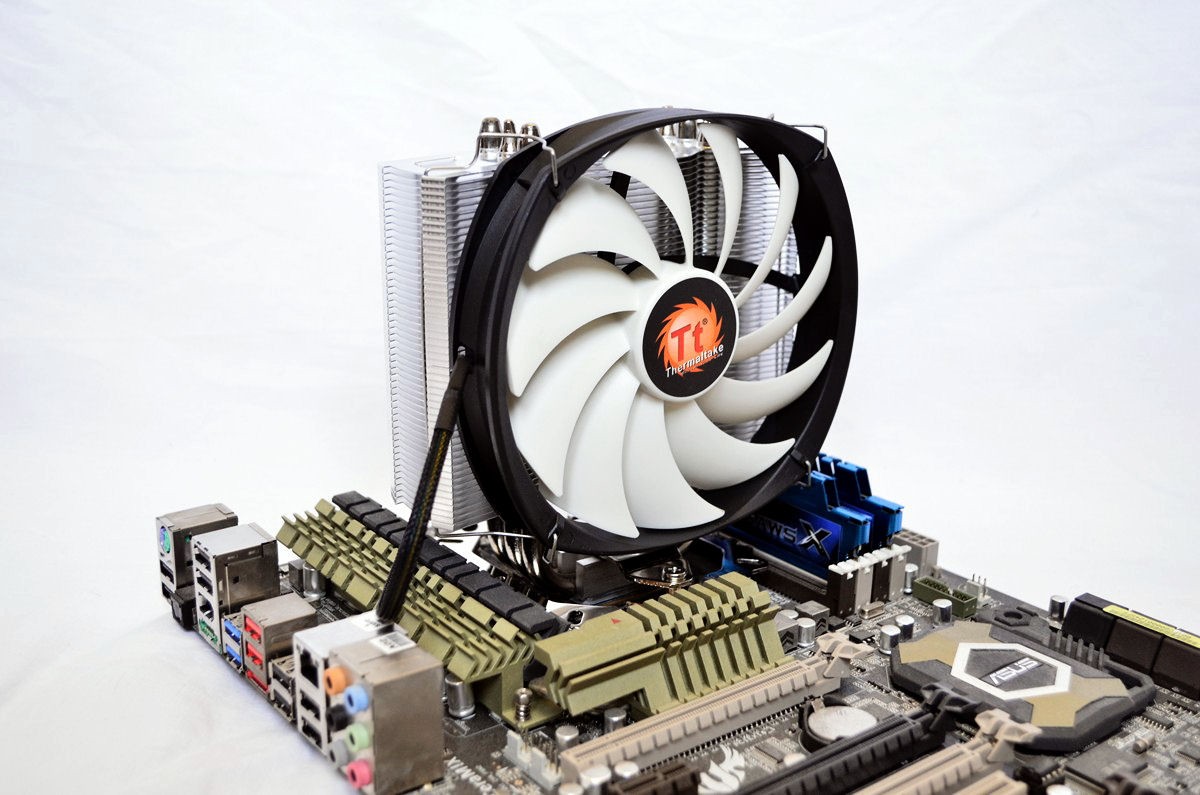

Der montierte Kühler

Zu Beginn schnappt man sich die sich im Lieferumfang befindliche Multibackplate und bestückt sie mit vier Schrauben, die durch die vier Bohrungen um den CPU-Sockel ragen. Darauf werden dann vier Metallabstandshalter geschraubt, auf die der obere Montagerahmen mit jeweils vier weiteren Schrauben fixiert wird. Zu guter Letzt wird auf die CPU Wärmeleitpaste aufgetragen und der Kühler mit dem Haltebügel auf dem oberen Montagerahmen ausgerichtet.

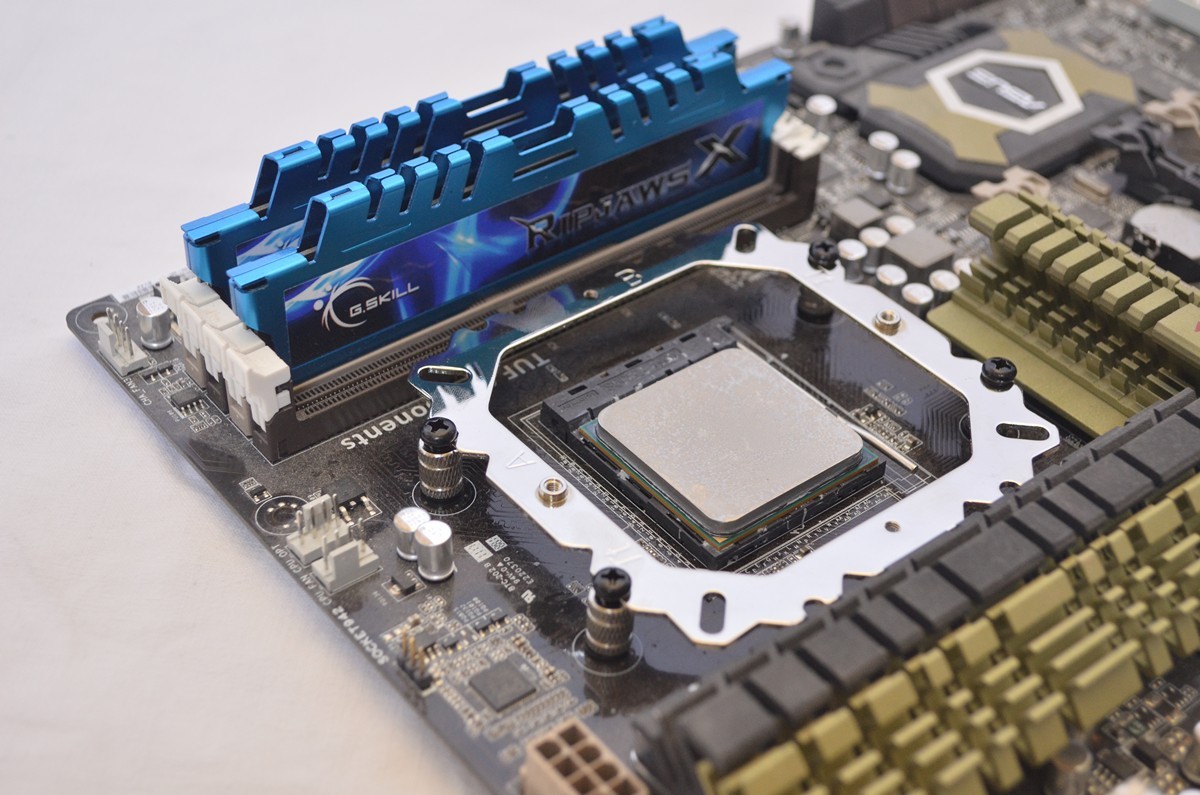

Die Kühlerbefestigung

Der eigentliche Montagerahmen muss einfach nur selbst um 90° gedreht werden, um den Kühler so zu montieren, das die RAM-Slots nicht blockiert werden

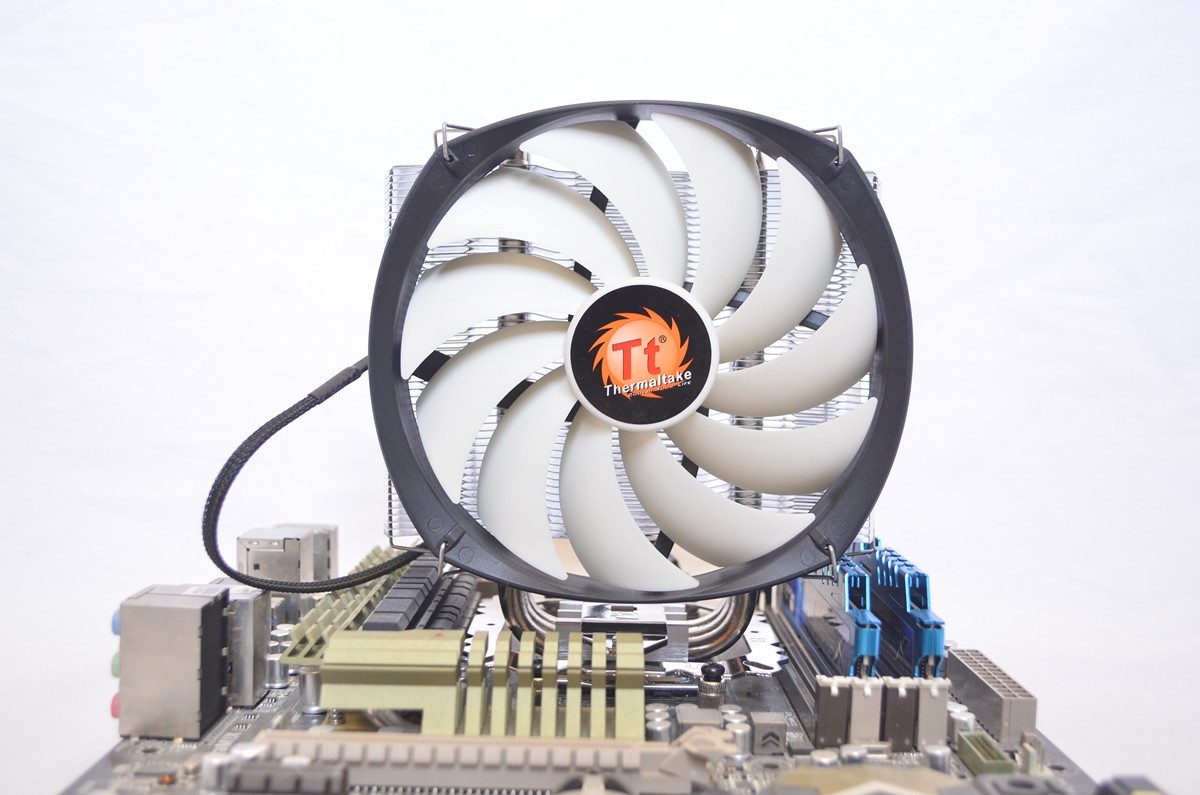

Der Kühler mit Lüfter onboard

Abschließend wird der Lüfter mit den beiden Klammern am eigentlichen Kühler fixiert und mit dem PWM-Anschluss auf dem Mainboard verbunden.
Es müssen etwa 5 bis 10 Minuten für die Kühlermontage eingeplant werden.
