Cooler Master V-Series V850 - Seite 4

Interne Verarbeitung

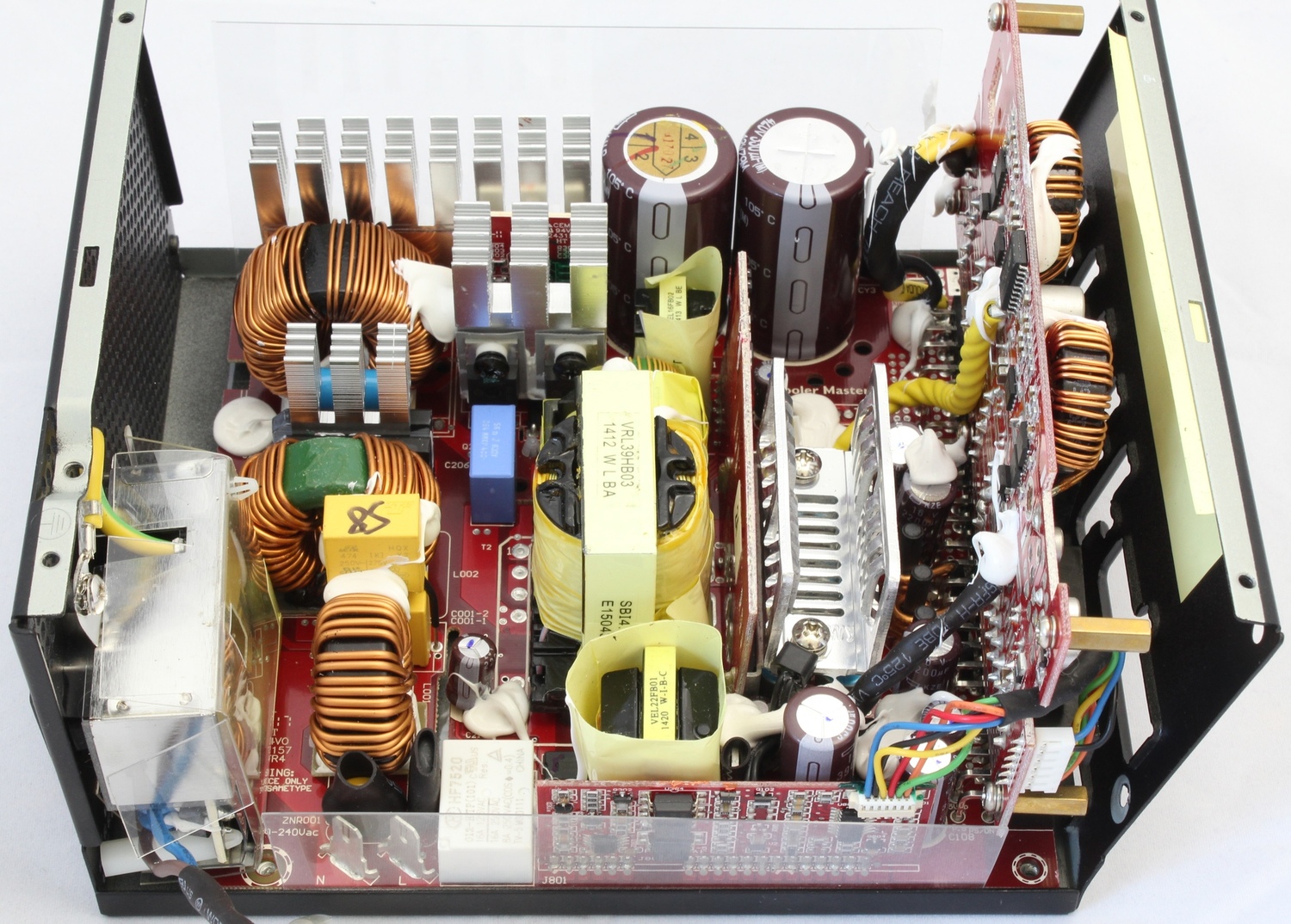

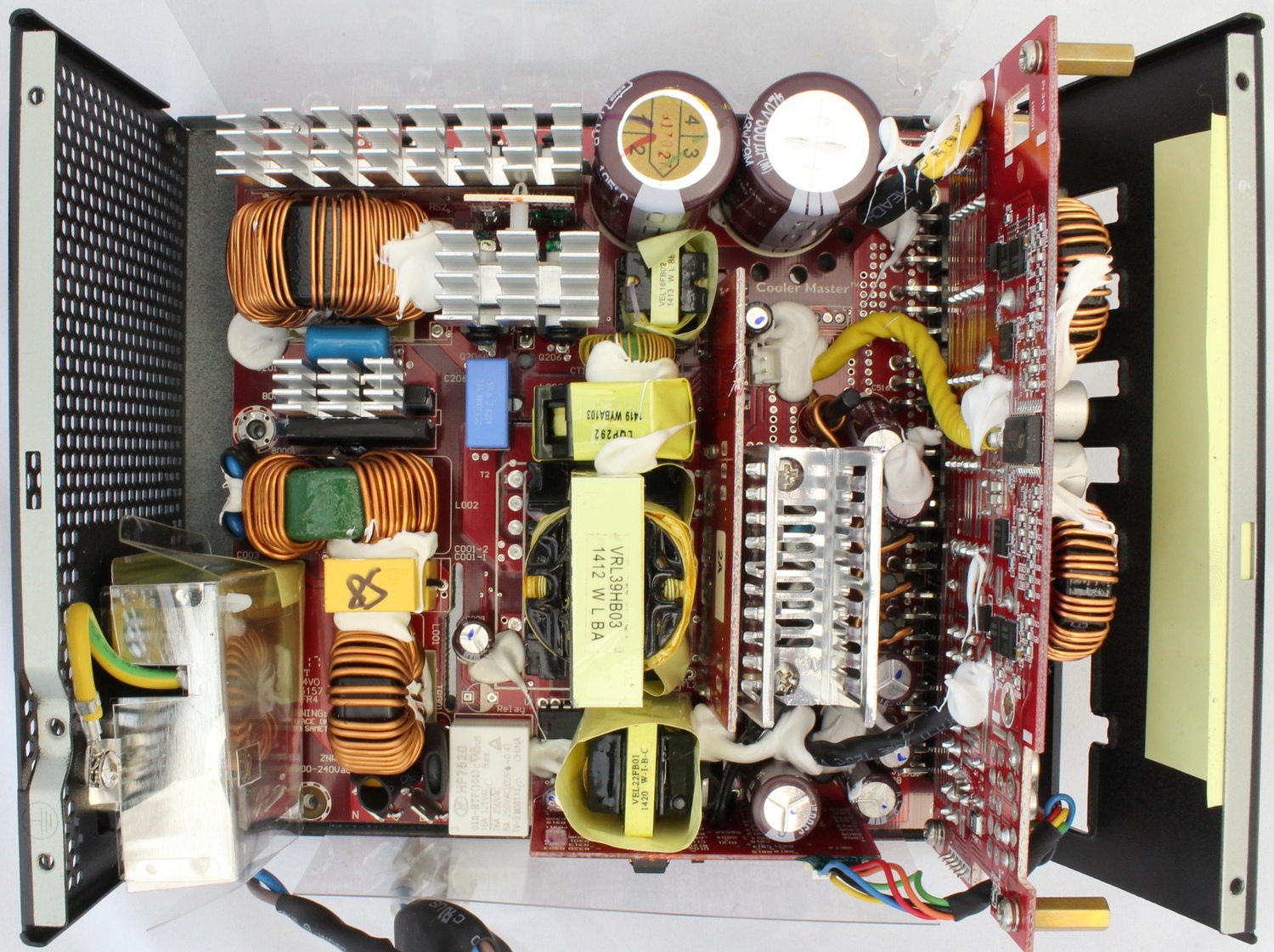

Beim V850 greift Cooler Master auf Seasonic als Fertiger zurück. Die Platine ist wie üblich für diesen Hersteller sehr sauber
verarbeitet. Die Kühlkörper auf Primär- und Sekundärseite sind ausreichend dimensioniert.

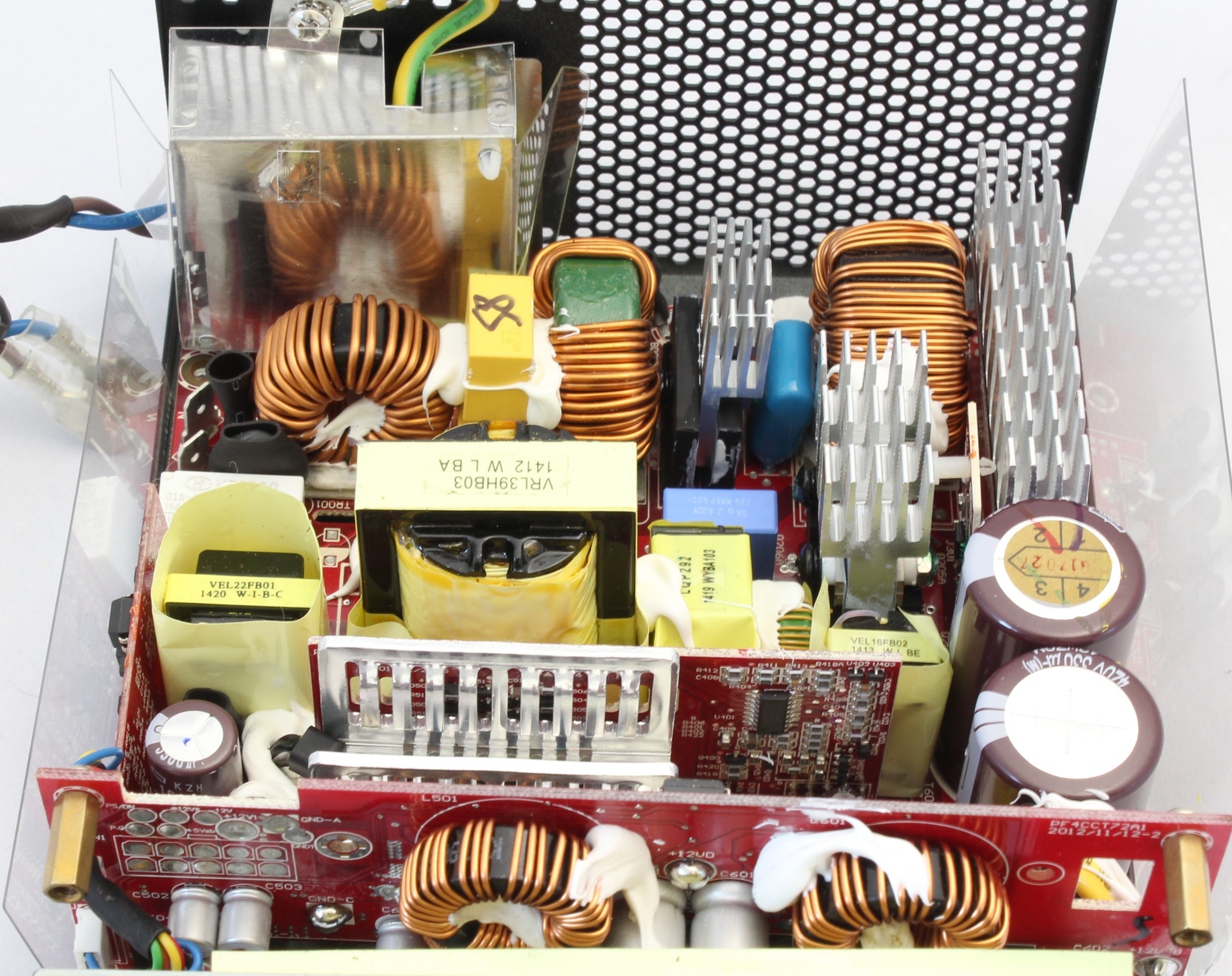

Platine

Auf dem mittleren Bild erkennt man, dass die Platine für die abnehmbaren Kabel gesteckt ist. Unseren Wissens nach besitzt Seasonic ein Patent für diese Bauweise.

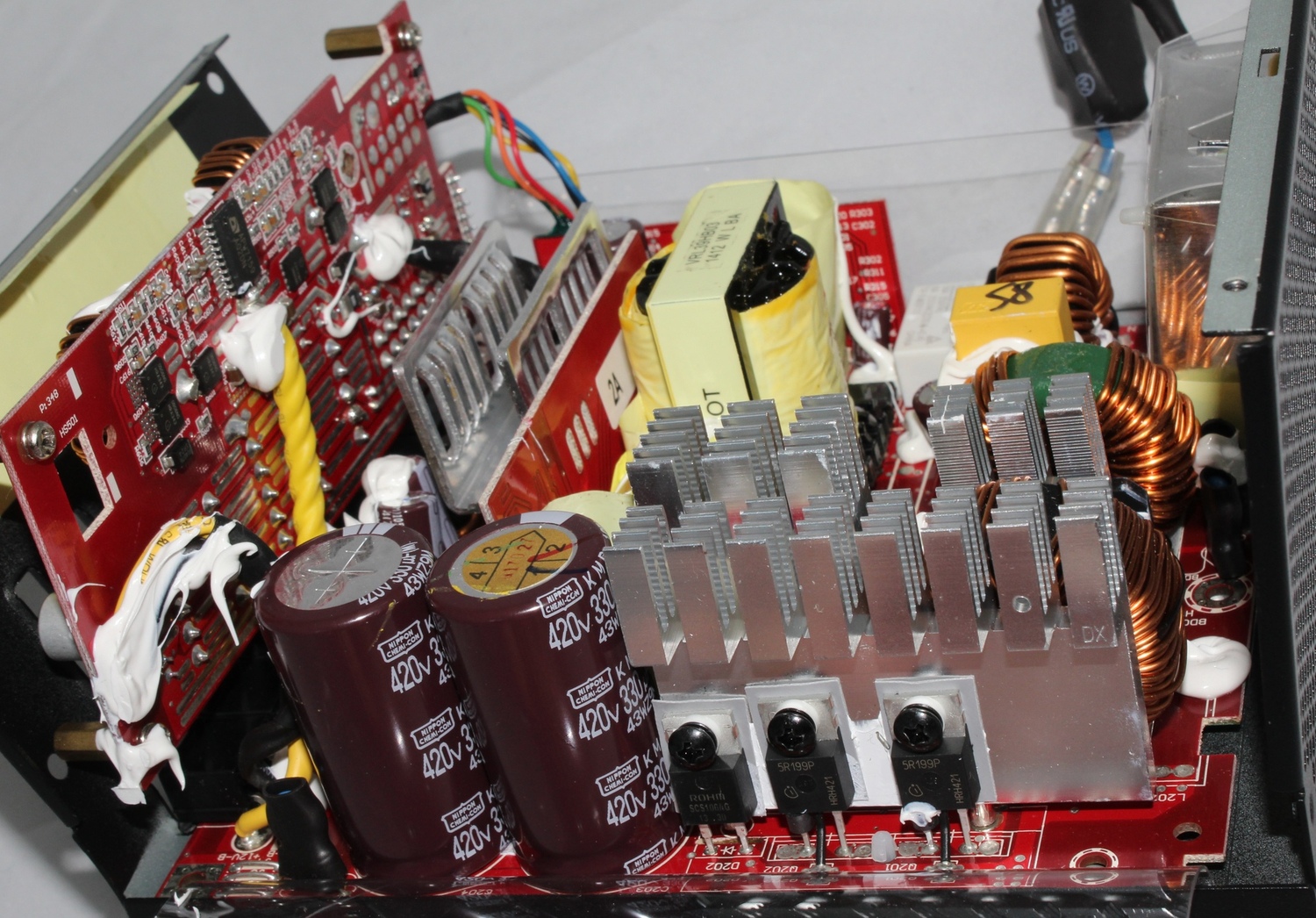

Rechts sieht man die Sekundärseite samt DC-to-DC Platine.

Wir haben uns bemüht die Platine auszubauen, aber obwohl alle Schrauben entfernt wurden, hat sich die Platine unseren Bemühungen sehr effektiv widersetzt. Üblicherweise wird zur Wärmeübertragung ein Wärmeleitpad angebracht. Vermutlich hat dieses
den Ausbau verhindert.

Lötqualität

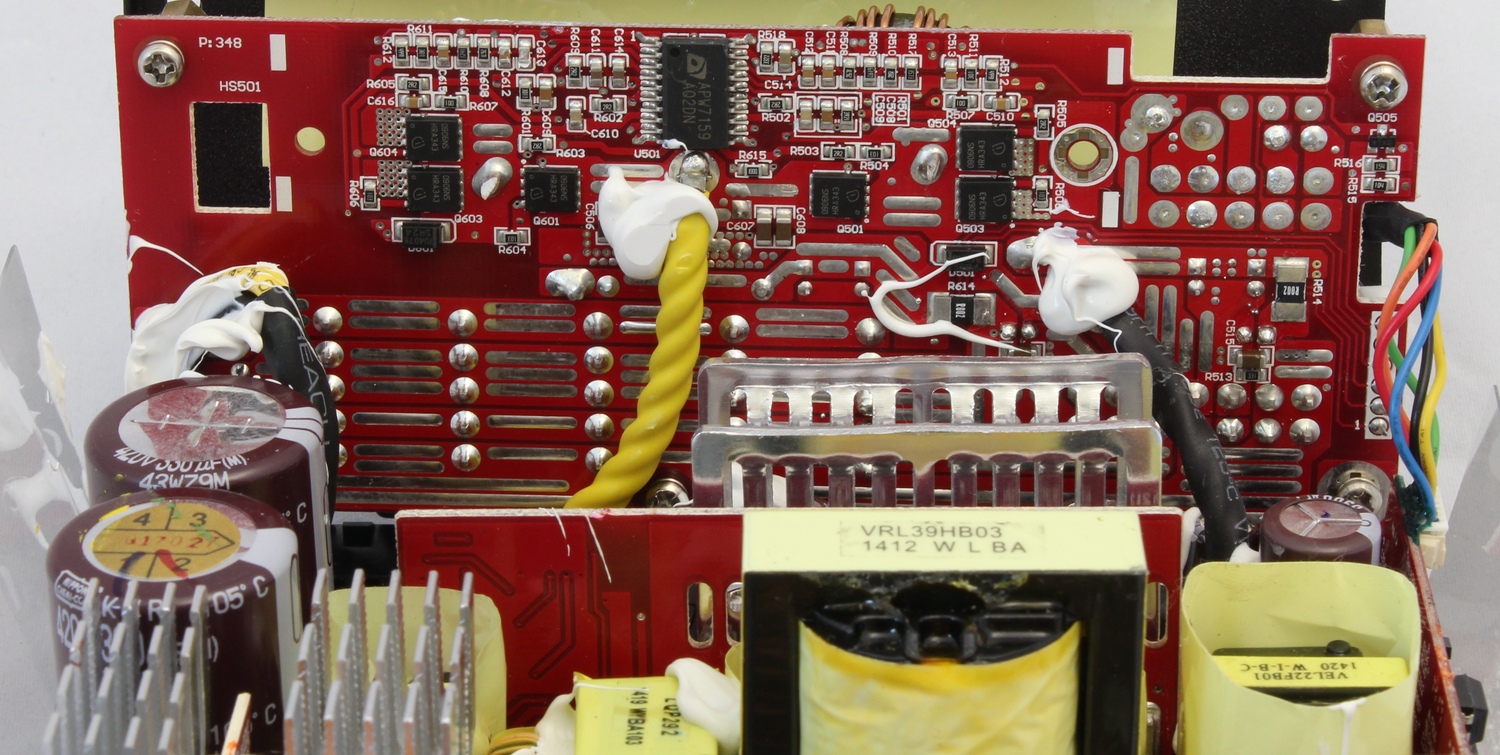

Die Zusatzplatine für die abnehmbaren Kabel ist gut verarbeitet und auch die SMD Bauelemente sind sehr sauber verlötet.

Elkos auf Platine

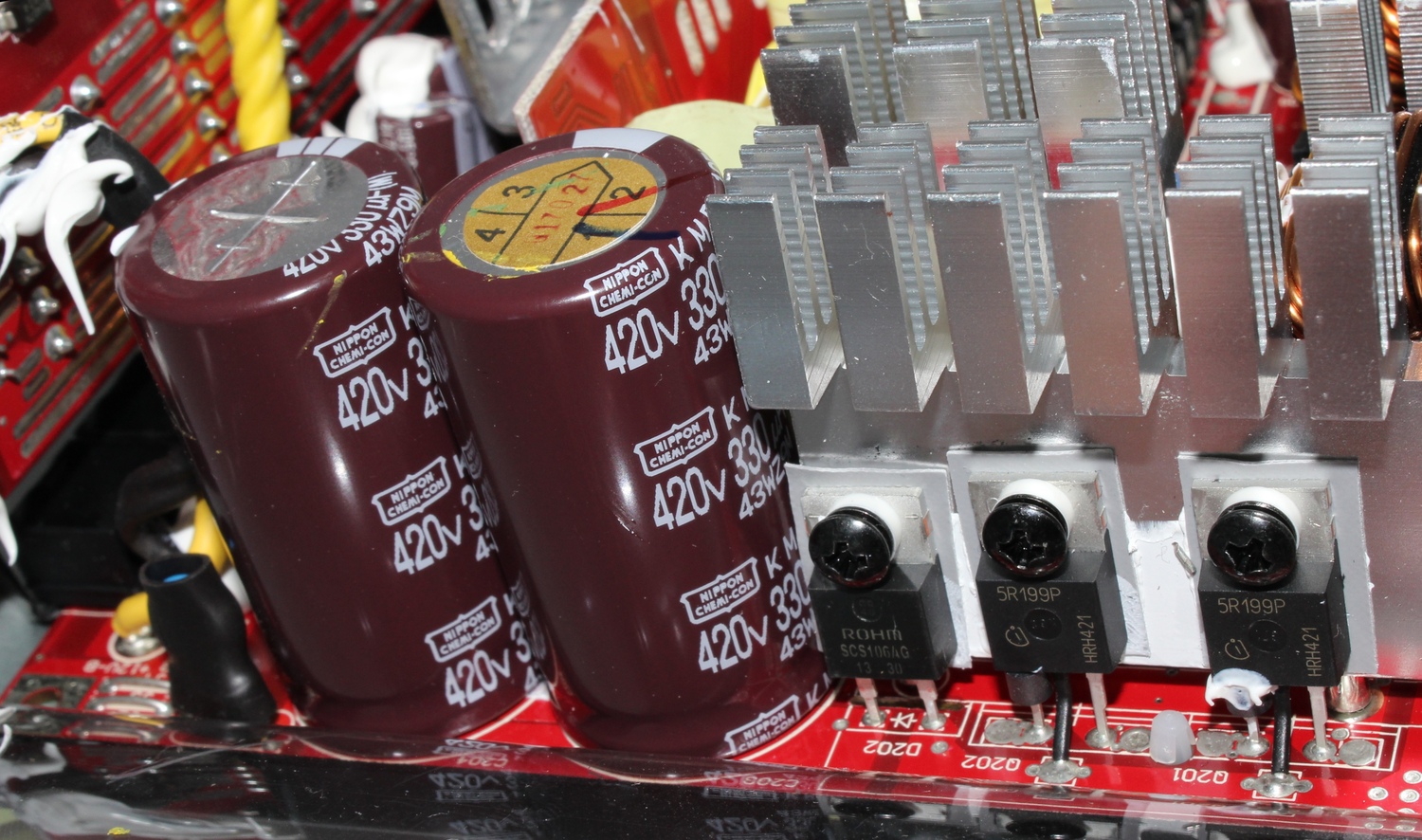

Die Elektrolyt Kondensatoren stammen hauptsächlich vom japanischen Hersteller Nippon-Chemi-Con.

• Primärseite:
  • zweimal 105°C 420V 330µF KMR Serie
• Sekundär & Sonstige
  • alle 105°C Nippon Chemicon
  • Kapazität/Spannung/Serie
    • 220µF 25 Volt KY
    • 2200µF 16 Volt KZE
    • 3300µF 6,3 Volt KZE
    • 3900µF 16 Volt KZH

Alle Kabel sind mit Schrumpfschläuchen versehen.

Sicherungschip

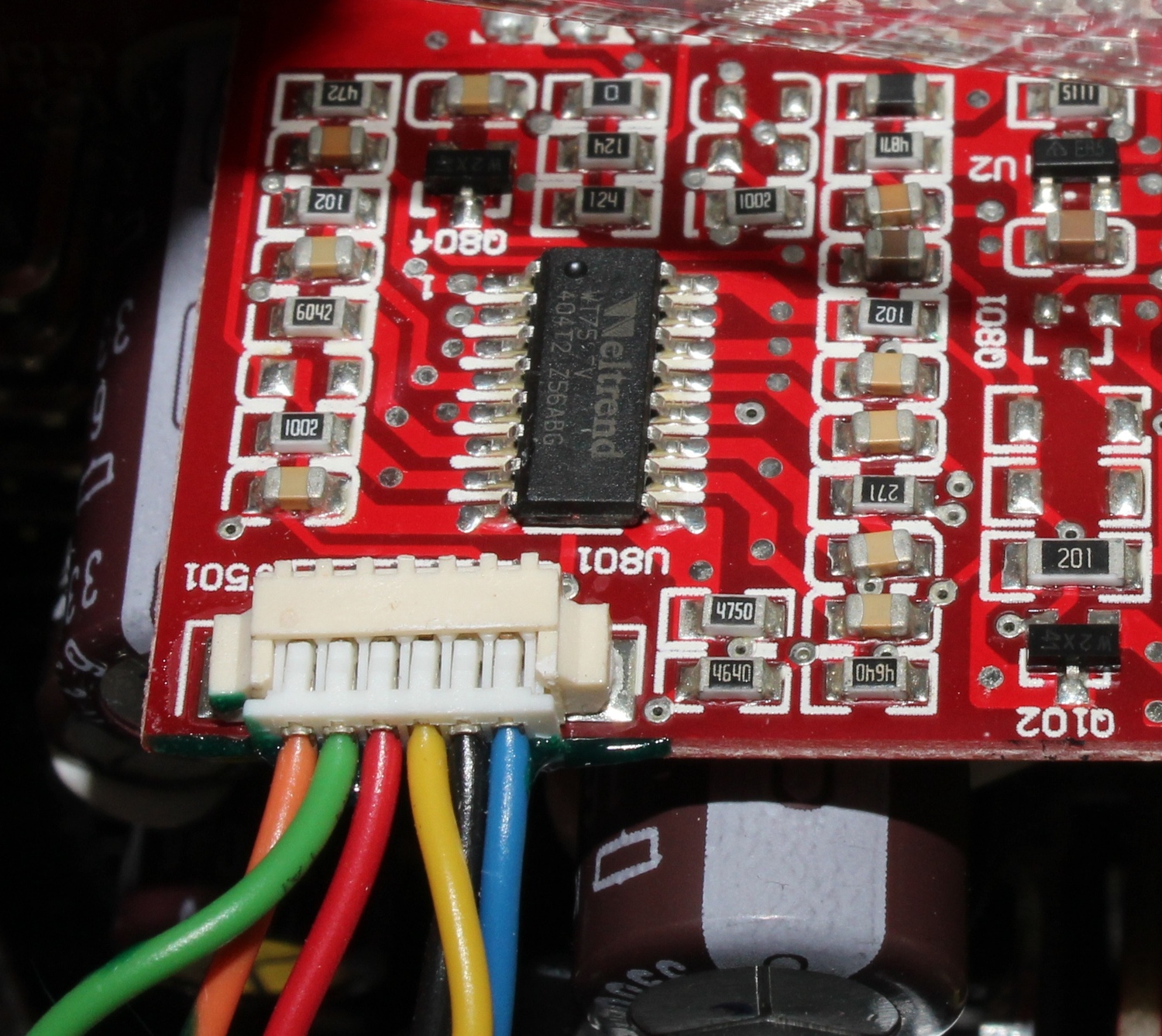

Auf der Platine lässt sich ein IC-Sicherheitschip von Weltrend mit der Bezeichnung WT7527V identifizieren.
Der Sicherungschip kann zwei 12-Volt-Leitungen und je eine 5V-, 3,3V- und eine zusätzliche Leitung überwachen.
Bei Kurzschluss (alle drei Leitungen – 3,3, 5 und 12 Volt – werden jeweils kurzgeschlossen) schaltet das Netzteil korrekt ab.
Das V850 startet leider auch ohne Last und verfügt somit über keine NLO Schutzschaltung.

Insgesamt bietet das V850 gute Schutzschaltungen, die in unseren Tests auch funktionierten.
