be quiet! Dark Power Pro 11 850W & 1200W - Seite 6

Leise High-End Netzteile auf der dunklen Seite der Leistung

12. Mai 2015, 12:59 von
Anzeige

Testergebnisse Sunmoon

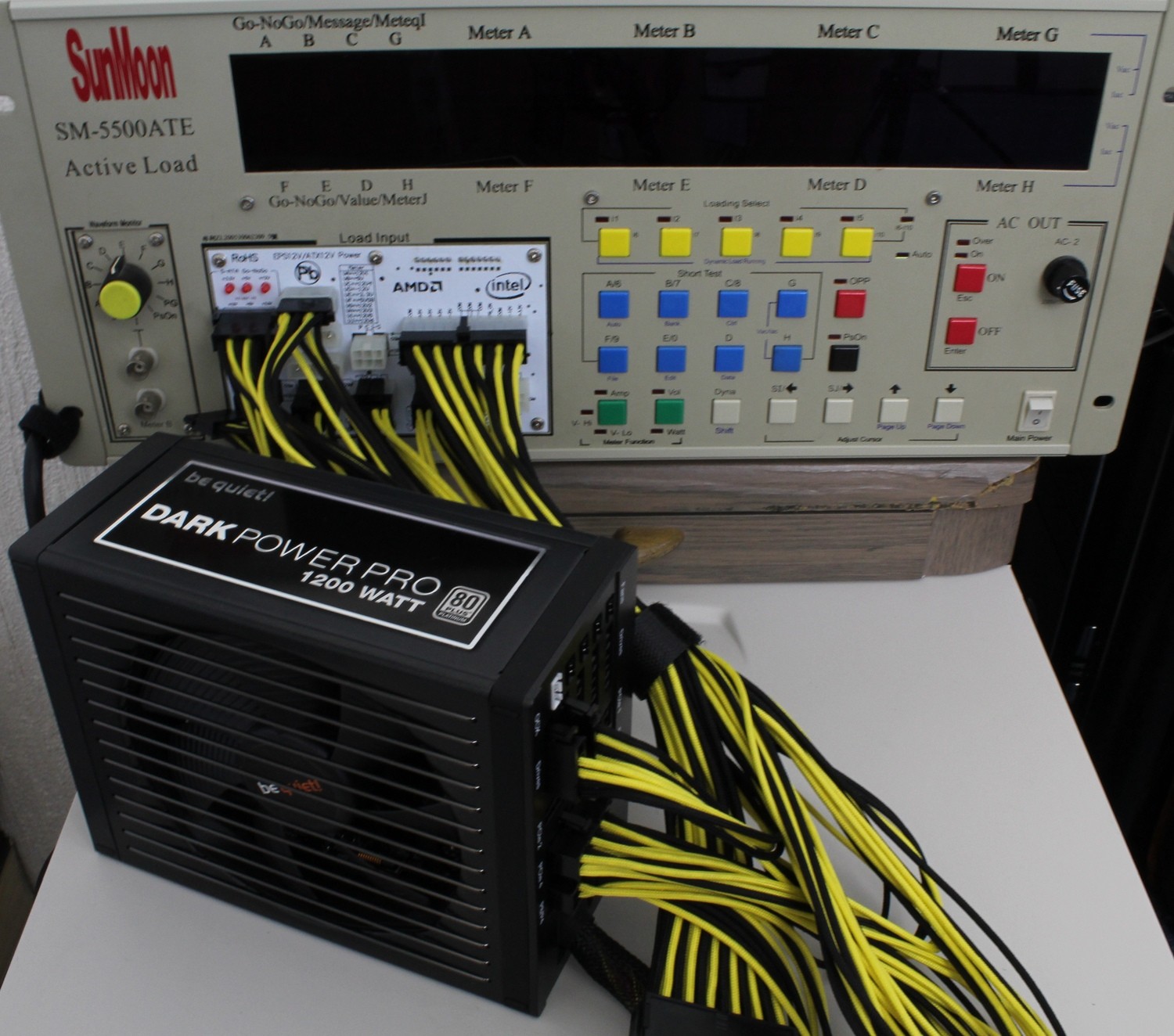

Hartware.net testet die Netzteile an zwei Netzteilteststationen: gelegentlich an einer „Chroma“ Teststation im Eidhovener Testlabor von Cooler Master und regulär an einer Sunmoon 5500 ATE. Wir bedanken uns bei Cooler Master für den Zugang zum Labor und bei Corsair für die Leihgabe der Sunmoon Teststation.

Die Chroma Teststation ermöglicht das Testen von hochwattigen Netzteilen und dank 115 Volt Spannungsquelle auch die Überprüfung des 80Plus-Zertifikats. Darüber hinaus liefert sie weitere Messerte wie
Ripple/Noise, Holdup Time und Einschaltstrom.

Die Sunmoon 5500 ATE Teststation ermöglicht die Ermittlung des Wirkungsgrades bei 230 Volt Eingangsspannung. Darüber hinaus verwenden wir die Sunmoon in Zukunft für Netzteiltests mit fest eingestellten Lasten, ähnlich einem Computer, um diese einfacher miteinander zu vergleichen.


Teststation

Wirkungsgrad an 230V SunMoon Teststation
Last 230 Volt
Dark Power
Pro 11 850 W		 Dark Power
Pro 11 1200 Watt		 80+ Gold
230V		 80+ Platinum
230V		 EU Öko
Richtlinie		 PFC
5 % 81 % 81 %
10 % 88 % 88 % 0,834
20 % 91 % 91 % 88 % 90 % 82 % 0,934
50 % 93 % 93 % 92 % 94 % 85 % 0,985
100 % 92 % 91 % 88 % 91 % 82 % 0,993

SunMoon Teststation 230 Volt mit fest definierten Lasten
Last Wirkungsgrad
Dark Power
Pro 11 850 W		 Dark Power
Pro 11 1200 W 		CM
V850		 Corsair
HX750i
20 Watt 60 % 59 % 68 % 64 %
50 Watt 80 % 78 % 81 % 81 %
150 Watt 89 % 88 % 89 % 90 %
300 Watt 92 % 91 % 92 % 93 %
550 Watt 92 % 93 % 92 % 93 %
750 Watt 92 % 93 % 92 %
900 Watt 92 % 93 % 91 %

Spannungsverhalten Dark Power Pro 11 850 Watt
+12V1 +12V2 +12V3 +12V4 +5V +3,3V -12V +5Vsb
Maximum 12,6 V 12,6 V 12,6 V 12,6 V< 5,25 V 3,47 V -13,2 V 5,5 V
10 % Last 12,08 V 12,07 V 12,08 V 12,07 V 5,0 V 3,32 V – 12,15 V 5,1 V
20 % Last 12,06 V 12,06 V 12,06 V 12,04 V 5,01 V 3,32 V – 12,16 V 5,1 V
50 % Last 12,04 V 12,02 V 12,03 V 12,01 V 4,99 V 3,29 V – 12,16 V 5,0 V
100 % Last 11,99 V 11,96 V 11,97 V 11,94 V 4,95 V 3,25 V – 12,17 V 4,97 V
Minimum 11,4 V 11,4 V 11,4 V 11,4 V 4,75 V 3,14 V -10,8 V 4,75 V

Spannungsverhalten Dark Power Pro 11 1200 Watt
+12V1 +12V2 +12V3 +12V4 +5V +3,3V -12V +5Vsb
Maximum 12,6 V 12,6 V 12,6 V 12,6 V 5,25 V 3,47 V -13,2 V 5,5 V
10 % Last 12,08 V 12,07 V 12,08 V 12,07 V 5,0 V 3,32 V – 12,15 V 5,1 V
20 % Last 12,06 V 12,06 V 12,06 V 12,04 V 5,01 V 3,32 V – 12,16 V 5,1 V
50 % Last 12,04 V 12,02 V 12,03 V 12,01 V 4,99 V 3,29 V – 12,16 V 5,0 V
100 % Last 11,99 V 11,96 V 11,97 V 11,94 V 4,95 V 3,25 V – 12,17 V 4,97 V
Minimum 11,4 V 11,4 V 11,4 V 11,4 V 4,75 V 3,14 V -10,8 V 4,75 V

Überlast
Das Dark Power Pro 11 mit 850W schaltet bei einer Belastung von insgesamt 1000 Watt und das 1200W-Modell bei 1400 Watt ab.

Auswertung
Die neuen Dark Power Pro 11 erreichen bei 230-Volt-Eingangsspannung an der Teststation sowohl bei den nach 80Plus-definierten Lasten als auch bei unseren festen Lasten gute Ergebnisse und würden beide das 80Plus-Gold-Zertifikat bei 230 Volt erreichen. Das 80Plus Platinum bei 115 Volt können wir an der SunMoon nicht überprüfen, aber beide Netzteile verfehlen das strengere 80Plus Platinum selbst bei 230 Volt nur bei 50 %
Last um 1 %.
Bei den festen Lasten ist das Corsair HXi aufgrund seiner geringeren Watt-Leistung bei kleinen Lasten leicht im Vorteil.

Die Stabilität der Spannungen mit einem Spannungsabfall von unter 1 Prozent auf der 12-Volt-Leitung sind hervorragend. Allgemein liegen die Spannungen deutlich innerhalb der durch die ATX-Spezifikationen gesetzten Grenzen.

Im folgenden Video seht ihr die beiden Dark Power Pro 11 Netzteile an der Teststation und wir zeigen euch die Effienzenzwerte, Spannungen und den Überlasttest.
