Aufbau
Der Elegoo Neptune 3 Plus wird in einem teilweise zusammengebauten Zustand geliefert. Aus diesem Grund ist der Aufbau entsprechend einfach und schnell erledigt. Nach 15 bis 20 Minuten ist alles fertig.
Durch den umfangreichen Lieferumfang kann der Aufbau komplett ohne eigenes Werkzeug erfolgen. Die beiliegende Anleitung ist anschaulich und die einzelnen Schritte werden genau aufgezeigt. Wer genauere Infos haben möchte, kann das detaillierte Montagevideo auf der microSD-Karte anschauen.
Im ersten Schritt wird der Rahmen aus eloxiertem Aluminium mit vier Schrauben am Druckbett befestigt (Bild 1). Danach wird die Halterung des Touchscreens mit drei Schrauben festgeschraubt (Bild 2). Anschließend wird das Display mit dem Drucker verbunden und in die magnetische Halterung gelegt (Bild 3). Jetzt kann der Filament-Halter am Rahmen befestigt werden (Bild 4).
-

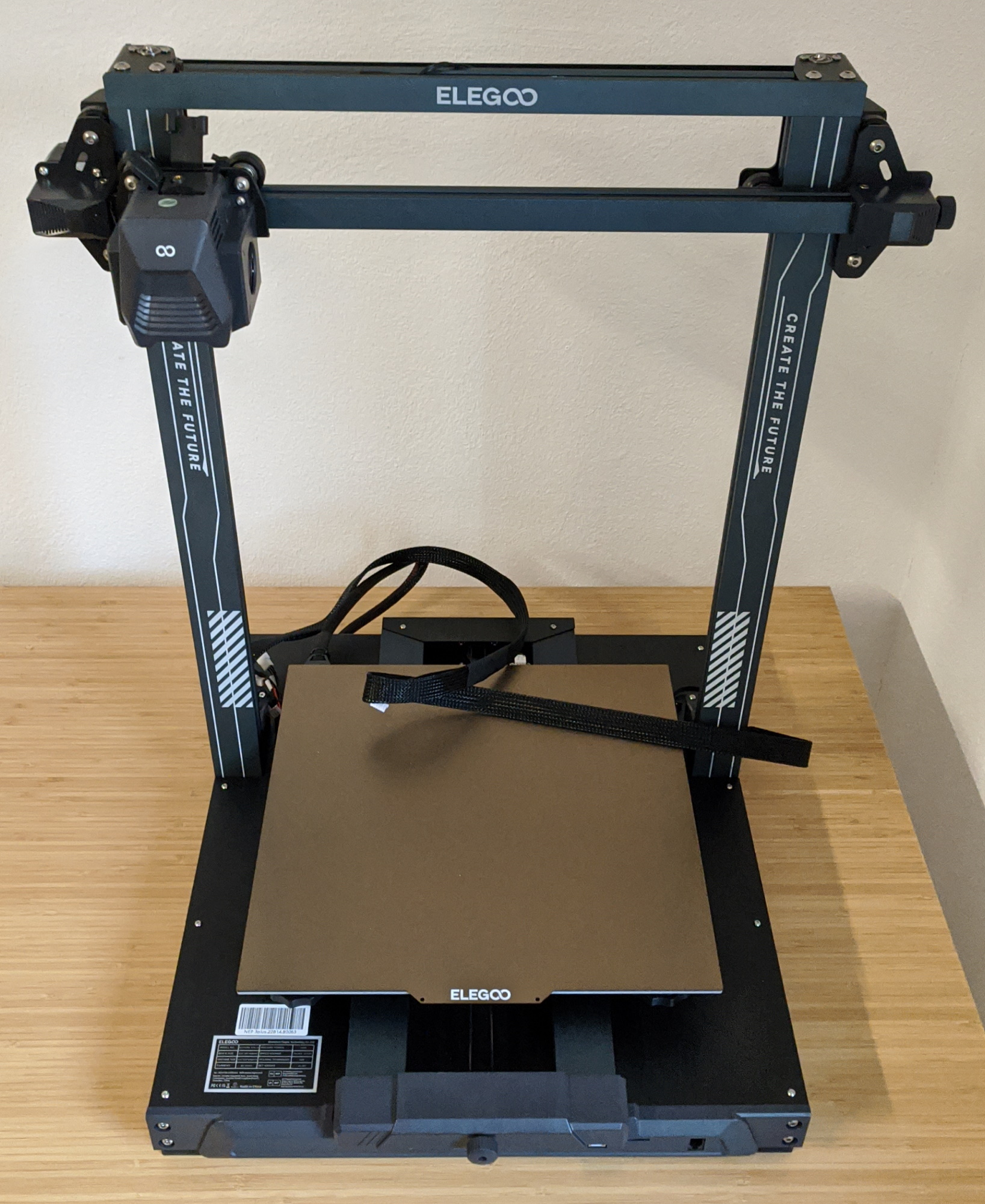

- Elegoo Neptune 3 Plus – Aufbau 1
-

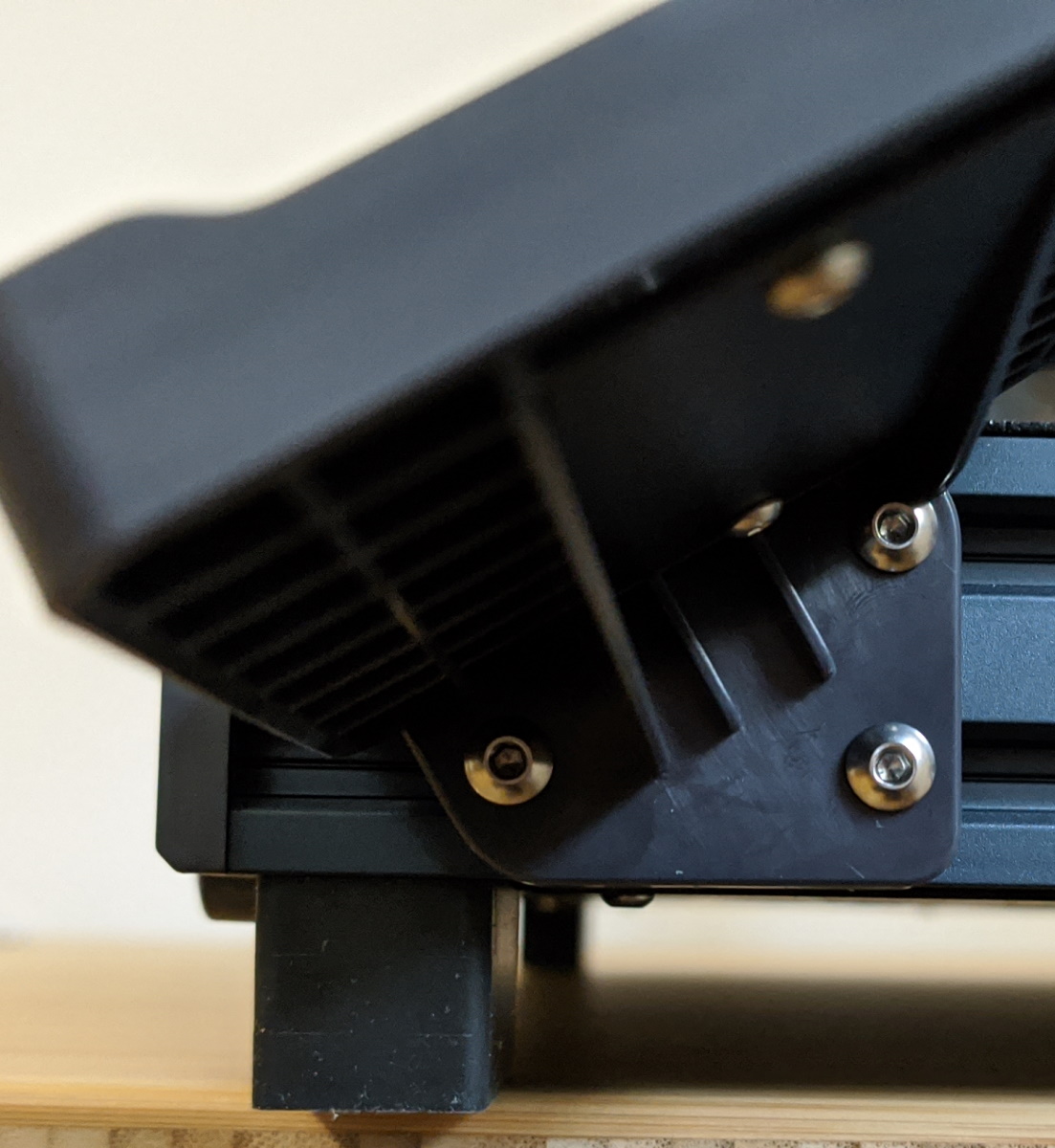

- Elegoo Neptune 3 Plus – Aufbau 2
-

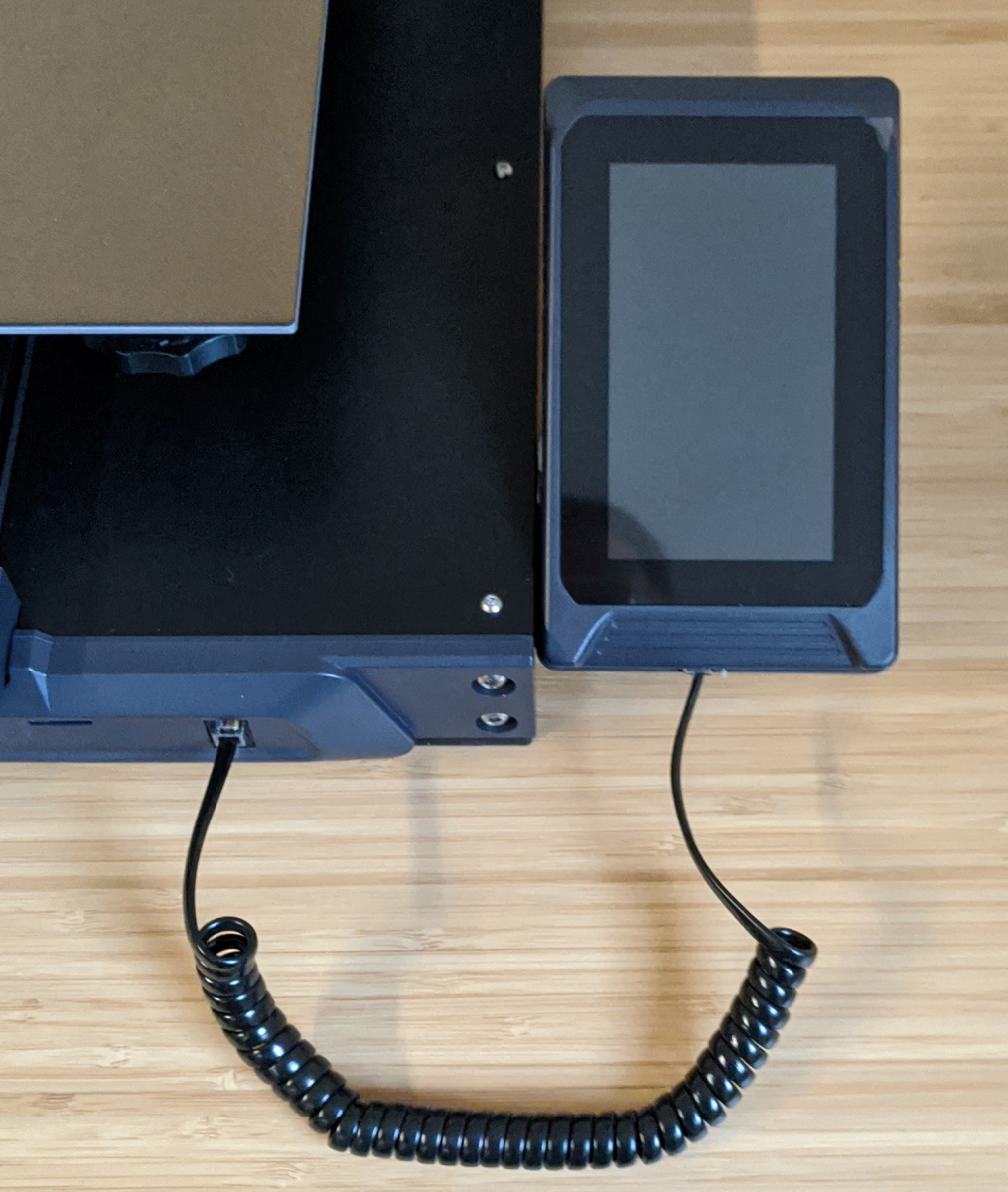

- Elegoo Neptune 3 Plus – Aufbau 3
-

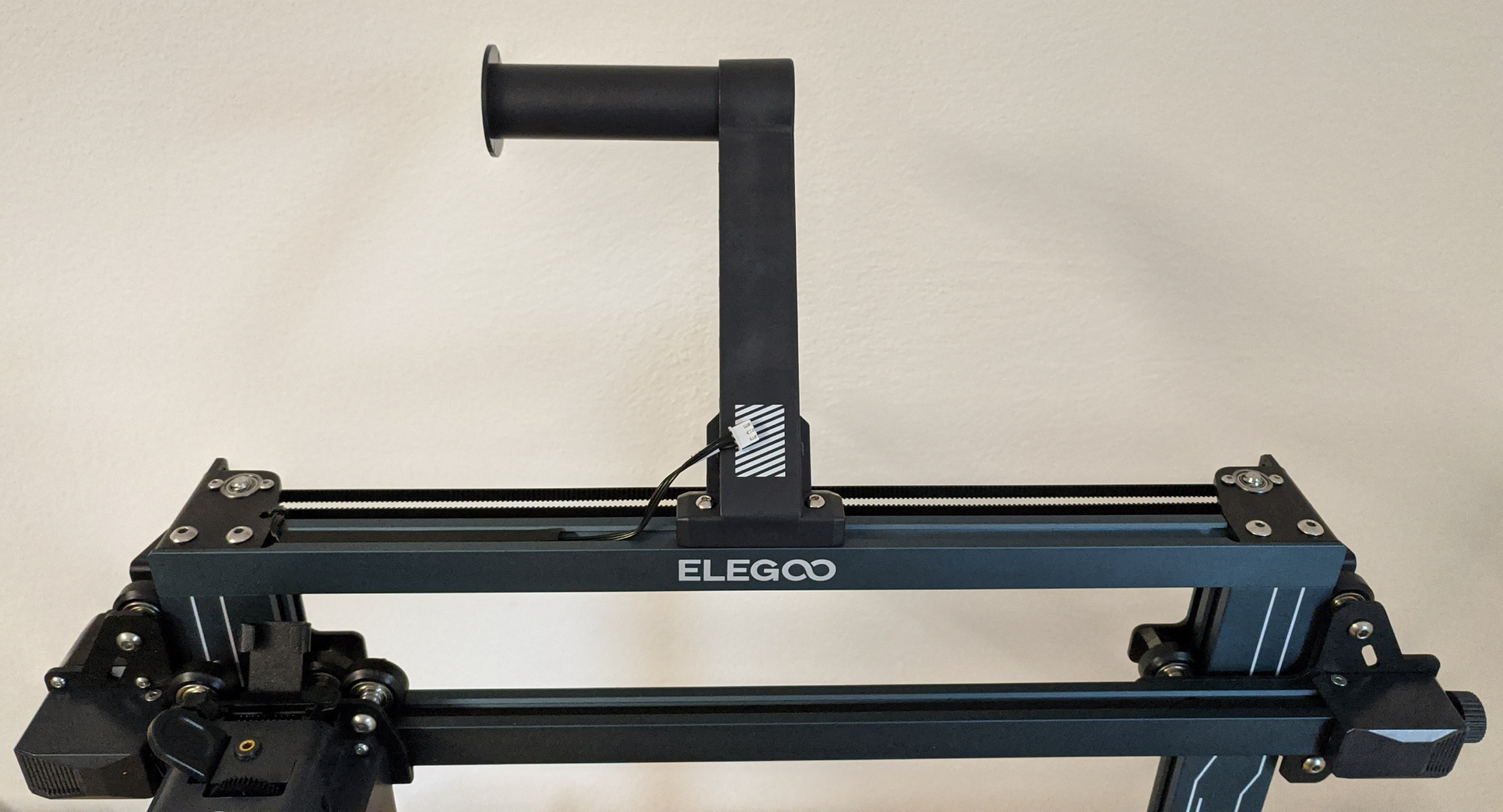

- Elegoo Neptune 3 Plus – Aufbau 4
Nun kann der Filament-Sensor an den Filament-Halter geschraubt (Bild 5) und die Halterung für den Kabelstrang vom Drucker zum Druckkopf montiert werden (Bild 6). Zur Stabilisierung der Z-Achse wird auf beiden Seiten eine Verbindungsstange angebracht (Bild 7). Aufgrund der höheren Z-Achse ist diese erst ab dem Neptune 3 Plus vorhanden. Anschließend wird der Kabelstrang mit dem Druckkopf verbunden (Bild 8).
-

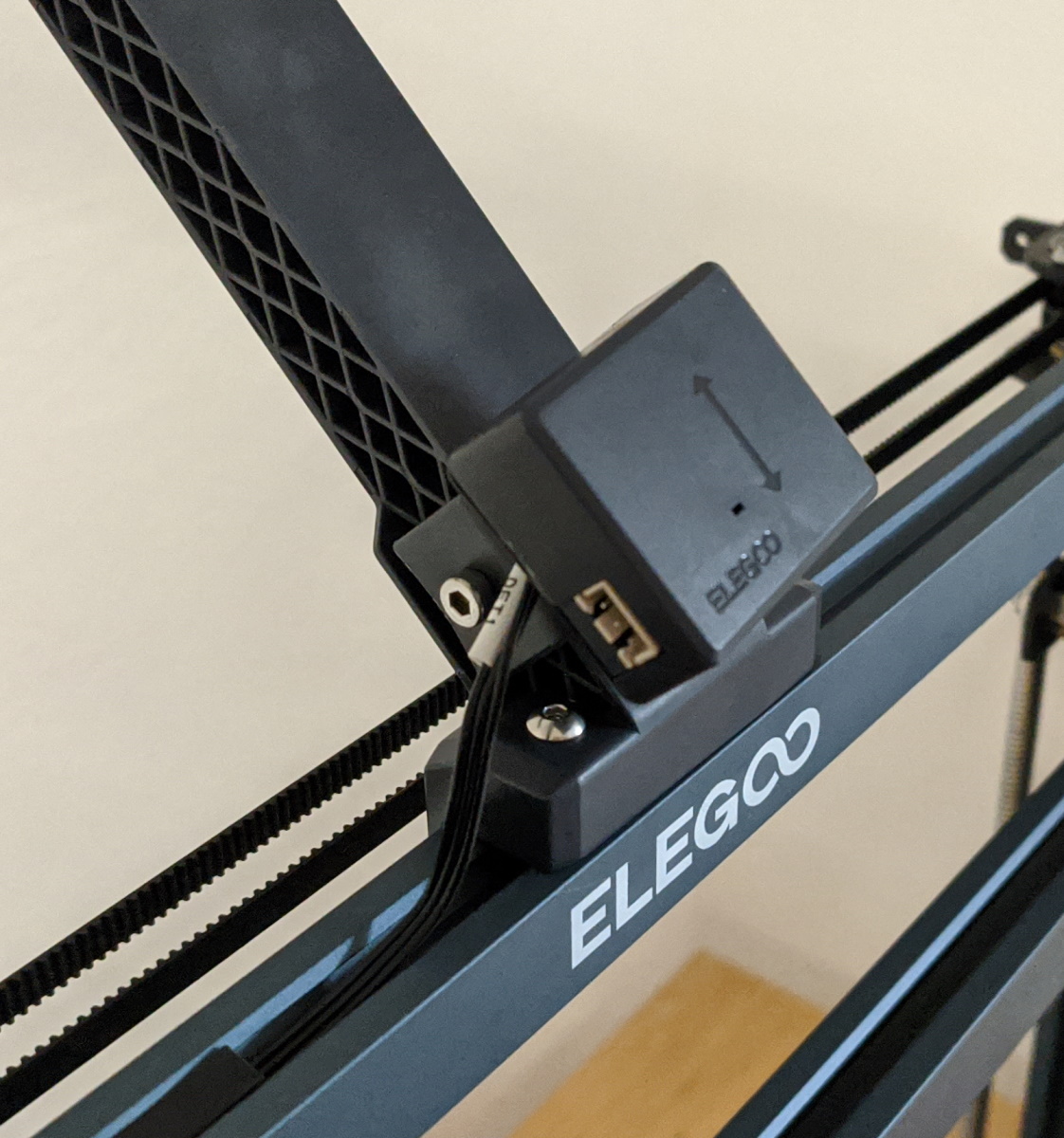

- Elegoo Neptune 3 Plus – Aufbau 5
-

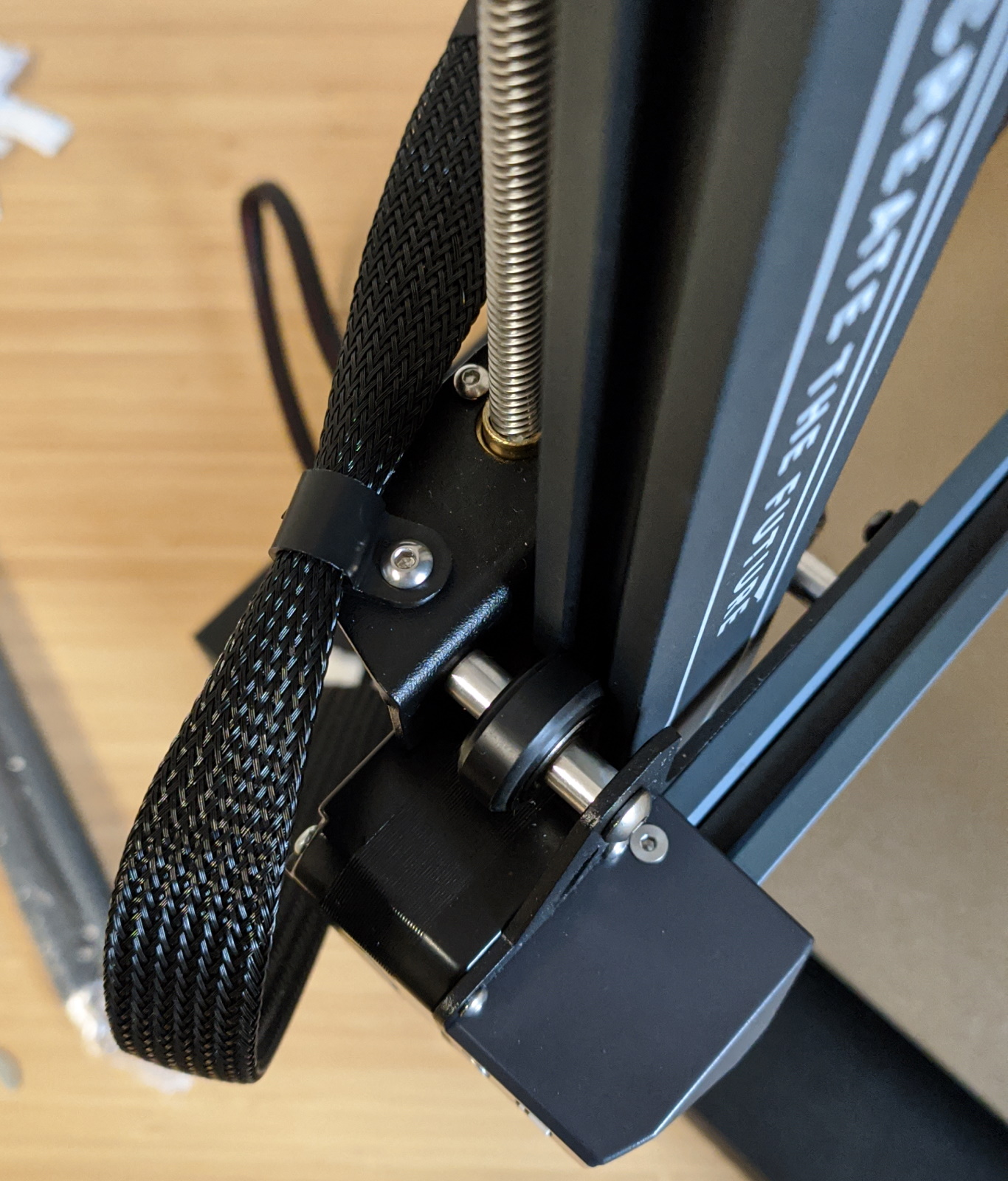

- Elegoo Neptune 3 Plus – Aufbau 6
-

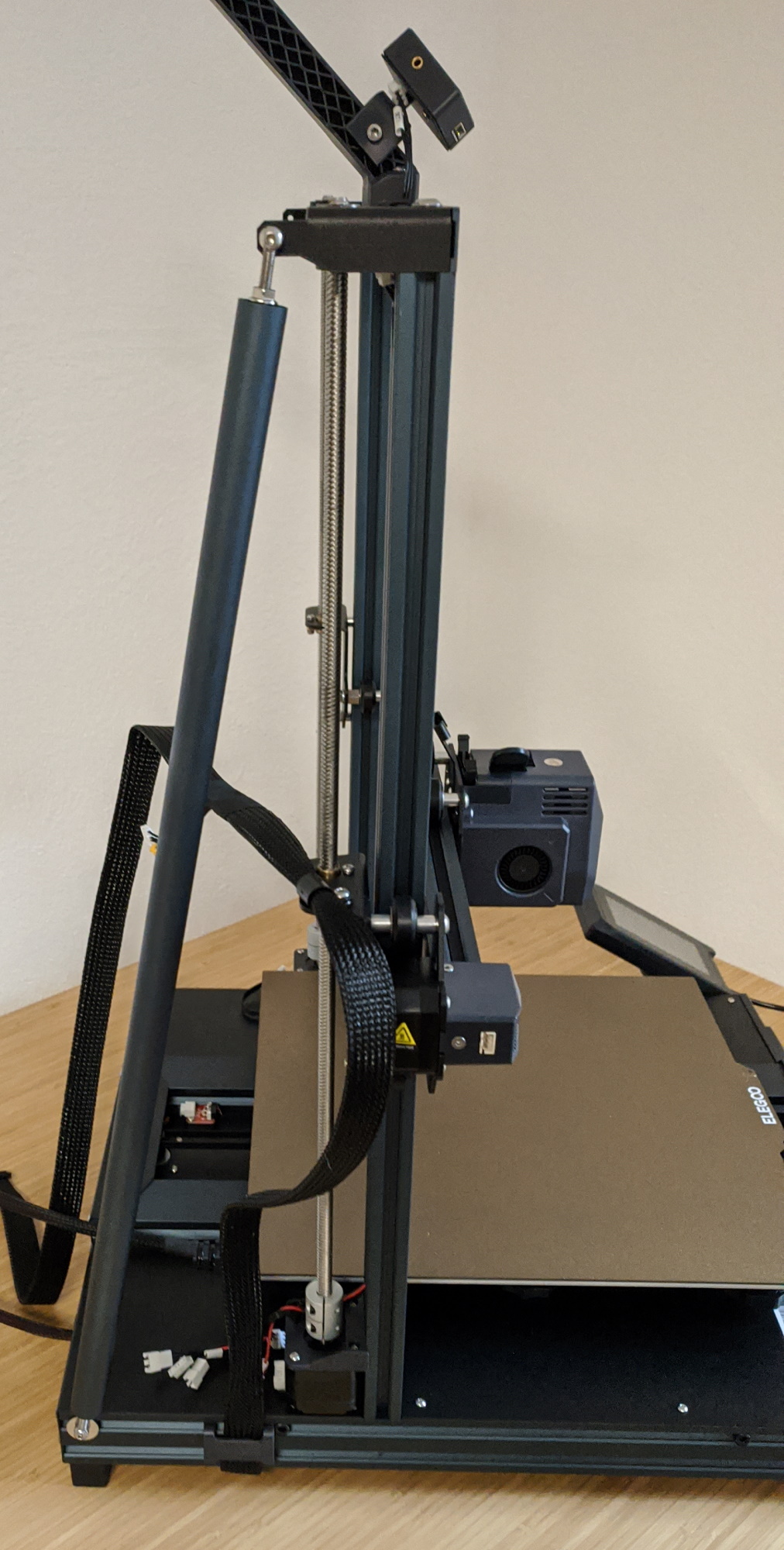

- Elegoo Neptune 3 Plus – Aufbau 7
-

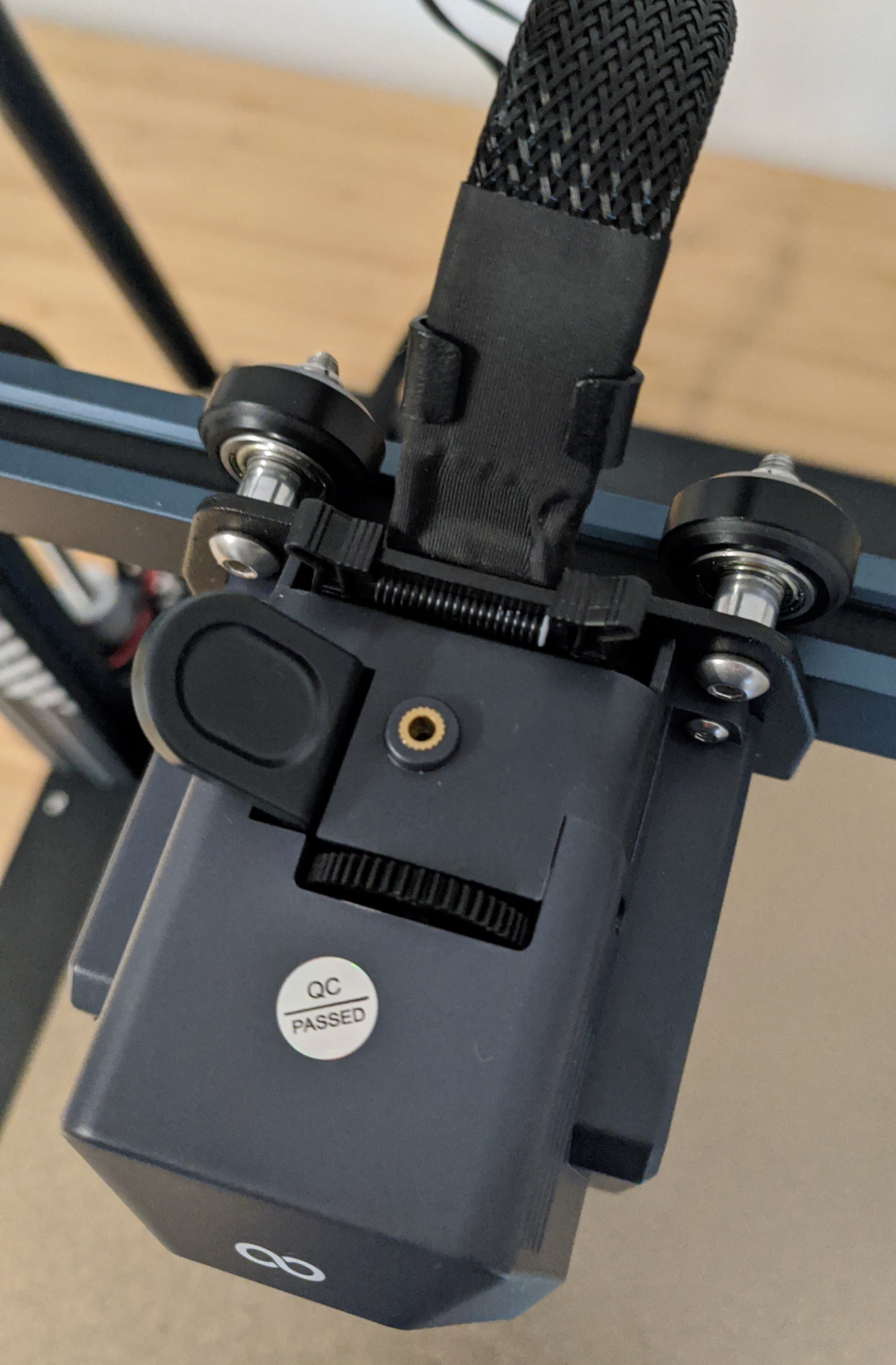

- Elegoo Neptune 3 Plus – Aufbau 8

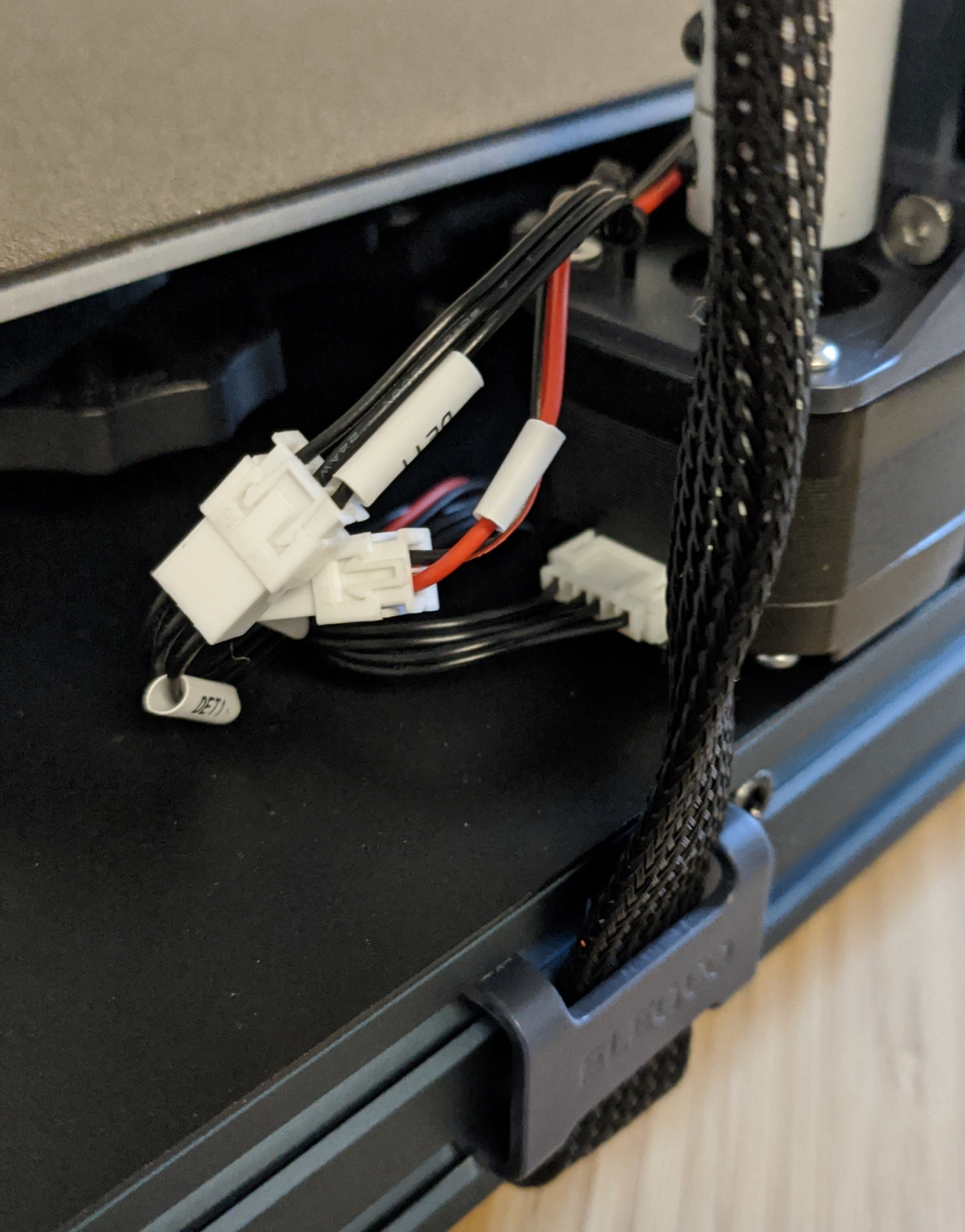

Zu guter Letzt müssen noch ein paar Kabel verbunden bzw. zusammengesteckt werden (Bild 9-11).
-

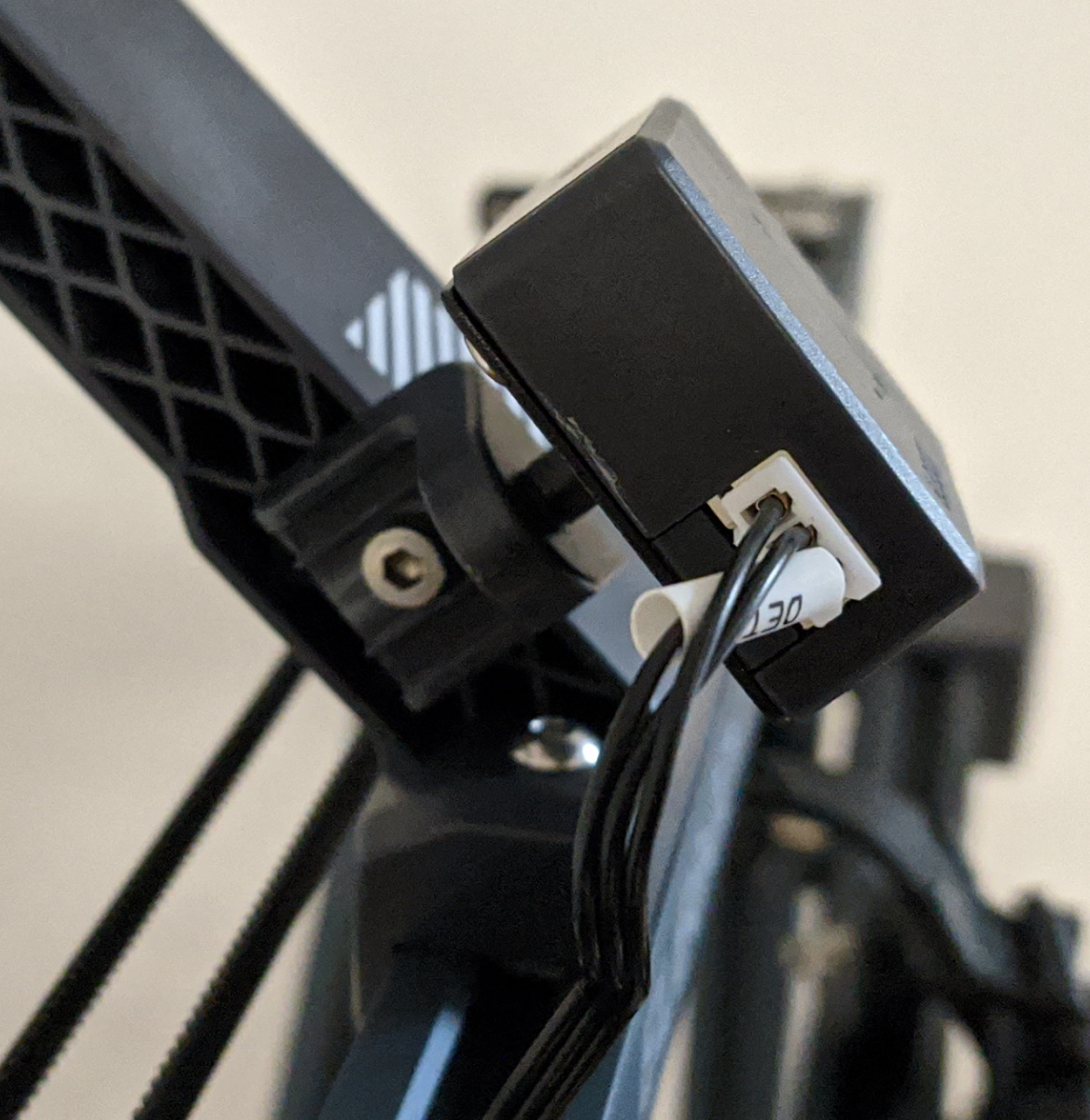

- Elegoo Neptune 3 Plus – Aufbau 9
-
- Elegoo Neptune 3 Plus – Aufbau 10
-

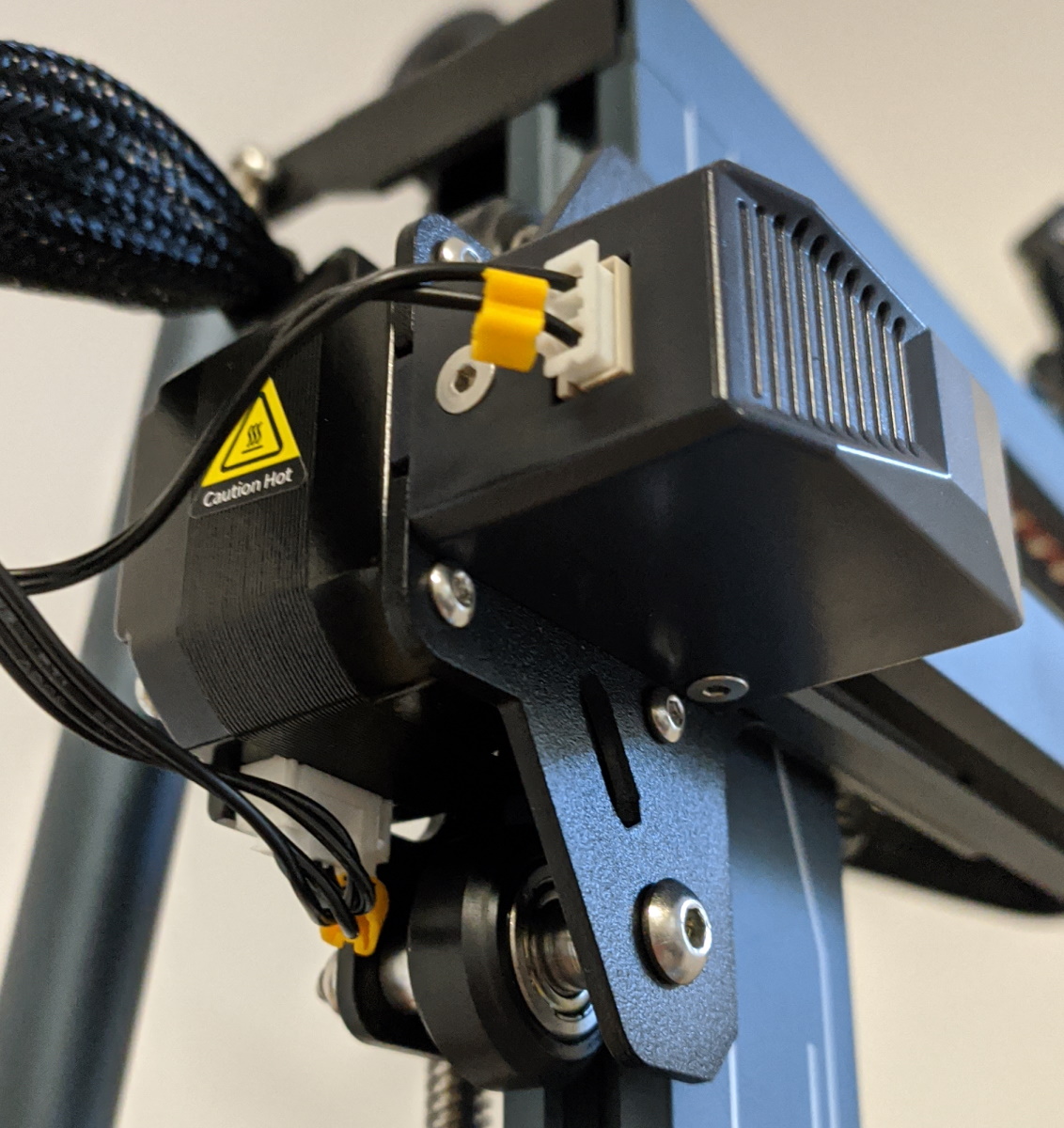

- Elegoo Neptune 3 Plus – Aufbau 11
Insgesamt macht der Drucker einen qualitativ hochwertigen und stabilen Eindruck. Die Verarbeitungsqualität ist sehr gut. Durch die zusätzliche Stabilisierung der Z-Aschse ist diese bombenstabil und wackelt keinen Millimeter.
Weitere Vorarbeiten
Der 3D-Drucker ist fertig aufgebaut und wäre theoretisch bereit fürs (Auto)leveling. Allerdings sollten davor die Gleitrollen am Druckbett, am Druckkopf und am Portal geprüft werden. Ebenso die Riemenspanner an der X- und Y-Achse. Diese sind zwar laut Elegoo ab Werk voreingestellt, könnten aber durch den Transport nicht mehr ganz passend sein.
Das Druckbett und der Druckkopf sollten nicht wackeln. Wenn das der Fall ist, kann man mit dem Schraubenschlüssel die Feststellschrauben etwas nachziehen. Es befinden sich sechs Rollen unter dem Druckbett und zwei verstellbare Rollen unten am Druckkopf (siehe Bild). Allerdings sollte man hier vorsichtig agieren, denn die Gleitrollen sollten auch nicht zu fest sitzen. Wenn nichts mehr wackelt, alle Rollen sich aber mit mittlerer Anstrengung von Hand drehen lassen, passt alles.

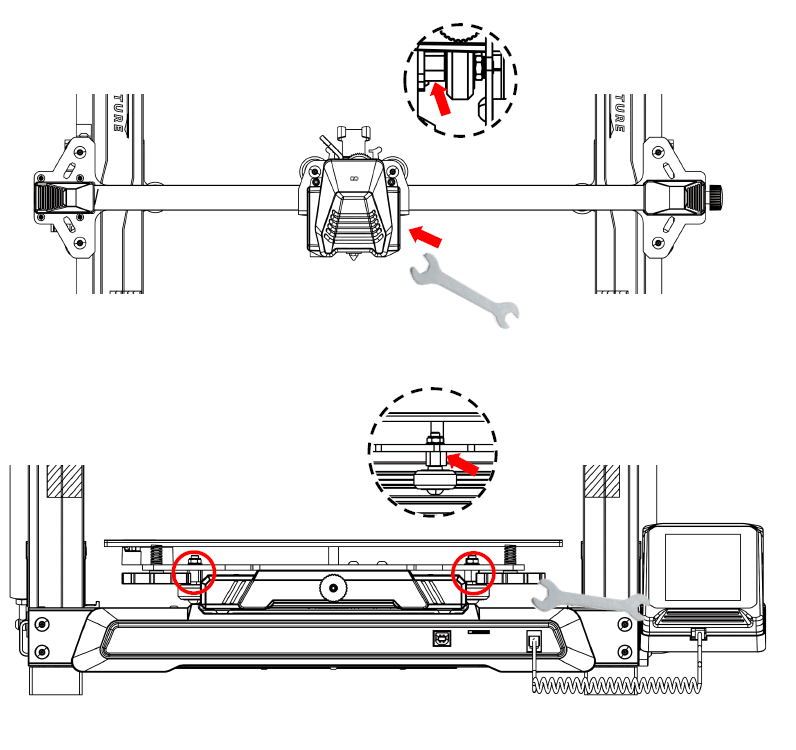

Elegoo Neptune 3 Plus – Gleitrollen justieren (Quelle: Elegoo)
Ebenso sollten die inneren Rollen an beiden Seiten des Portals identisch nachjustiert werden.
Im Anschluss sollte die Spannung der Riemen für die X- und Y-Achse geprüft werden. Das Druckbett und der Druckkopf können von Hand bewegt werden. Wenn dies zu schwer- oder leichtgängig funktioniert, muss die Spannung nachjustiert werden. Dies kann mit den zwei werksseitig verbauten Riemenspannern erfolgen.
Die dünne Metallplatte mit PEI-Beschichtung sollte vor dem ersten Druck gründlich mit Seife gereinigt und anschließend getrocknet werden.
Leveling
Jetzt kann der Drucker gelevelt werden. Das Leveling funktioniert im Gegensatz zum Neptune 3 Pro nicht komplett vollautomatisch (Autoleveling). Dies ist in der deutlich größeren Druckplatte begründet.
Unter der Druckplatte befinden sich sechs Verstellrädchen zum manuellen Anheben oder Absenken des Druckbetts. Im ersten Schritt wird die Druckplatte mit Hilfe der Rädchen manuell möglichst gleichmäßig eingestellt. Die Software unterstützt dabei.
-

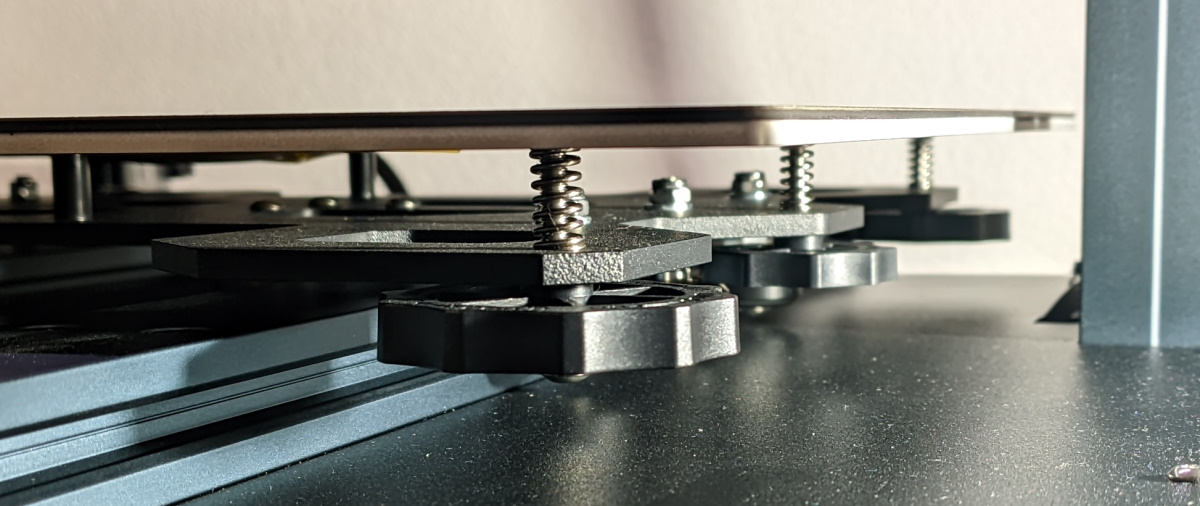

- Elegoo Neptune 3 Plus – Druckbett Verstellrädchen
-

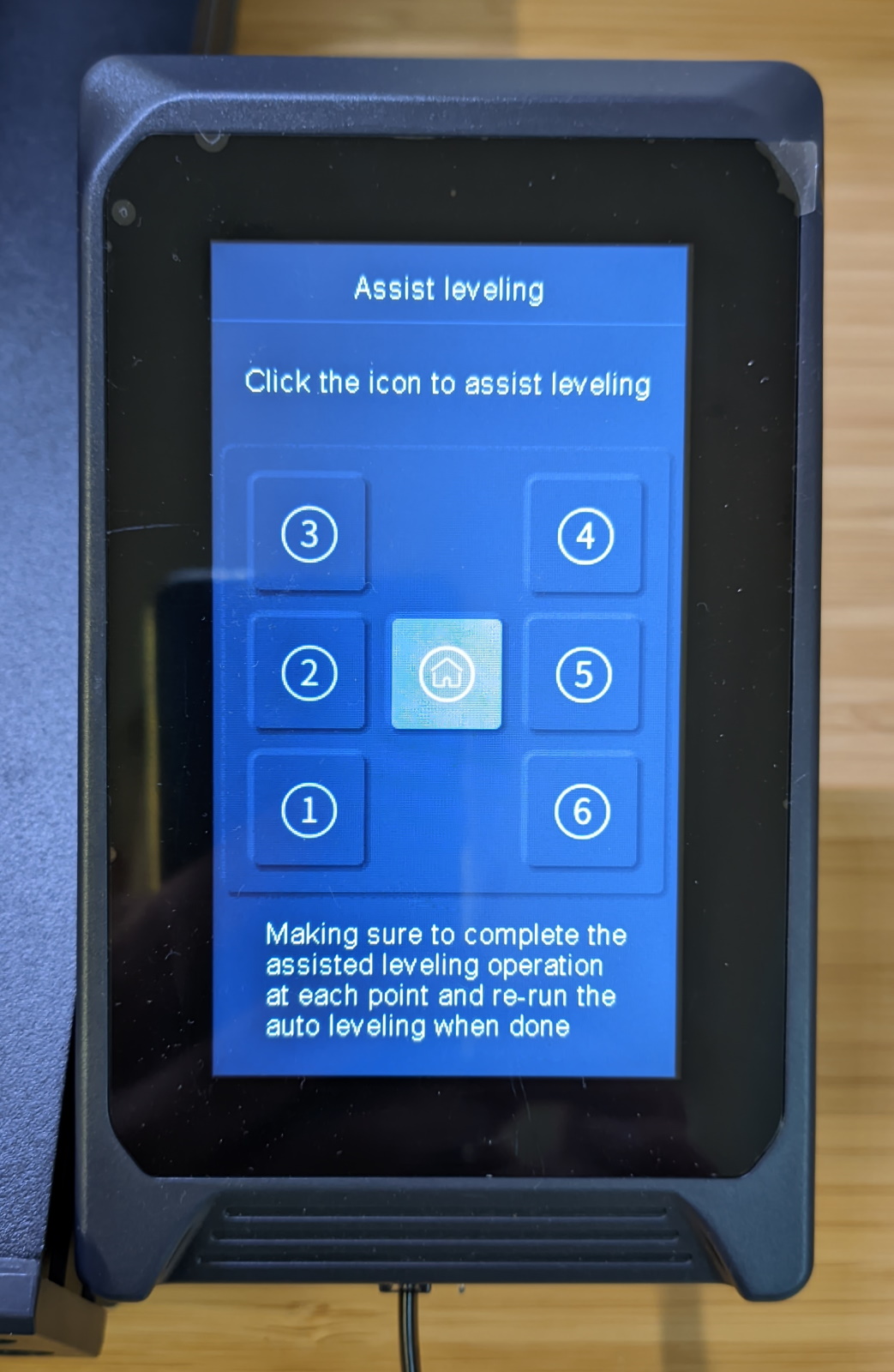

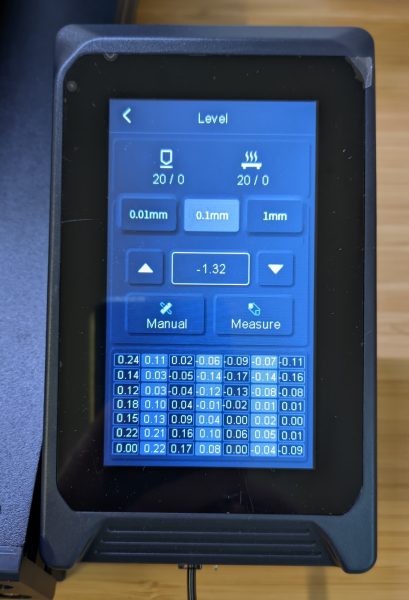

- Elegoo Neptune 3 Plus – Leveling Schritt 1
-
- Elegoo Neptune 3 Plus – Leveling Schritt 2

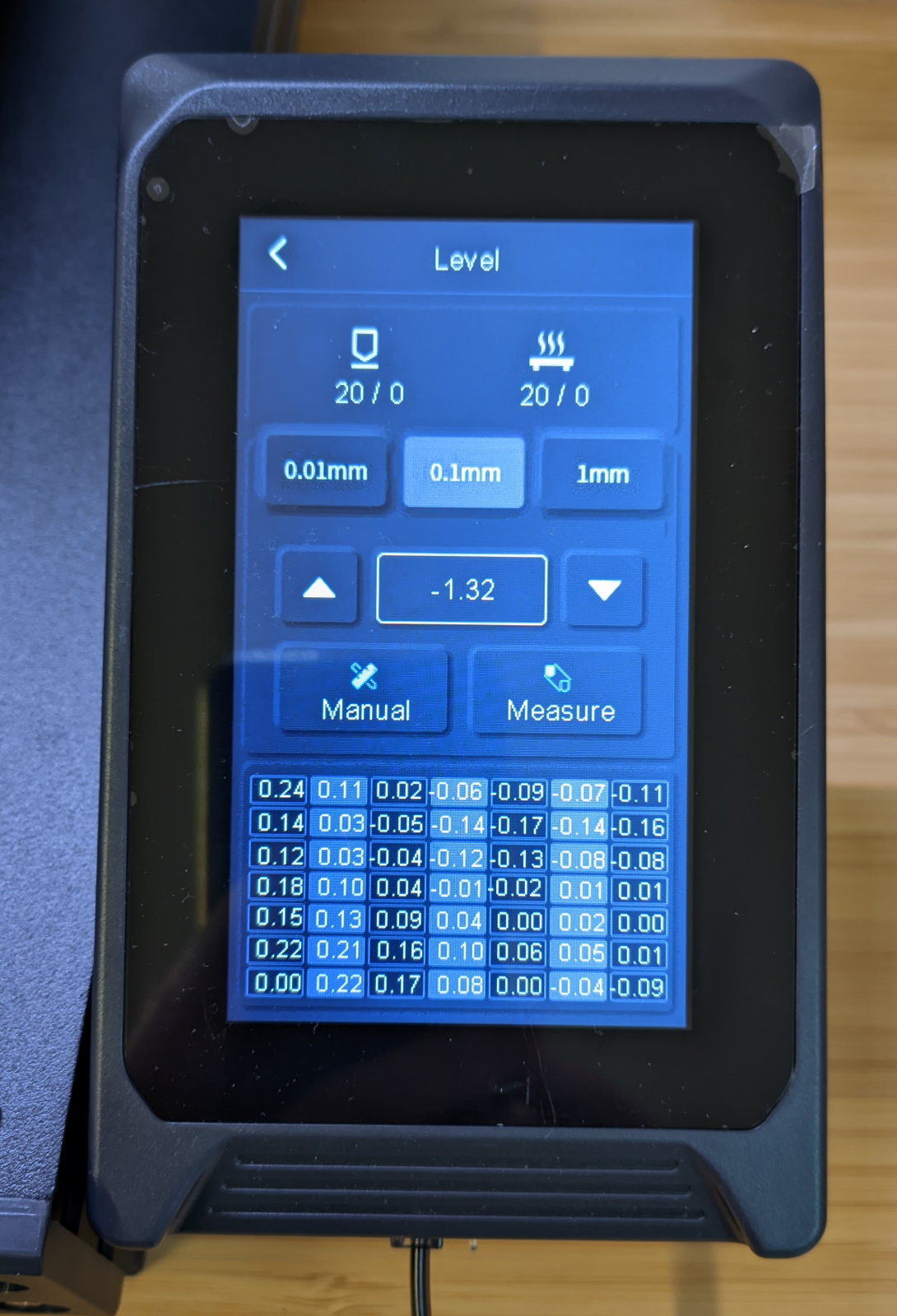

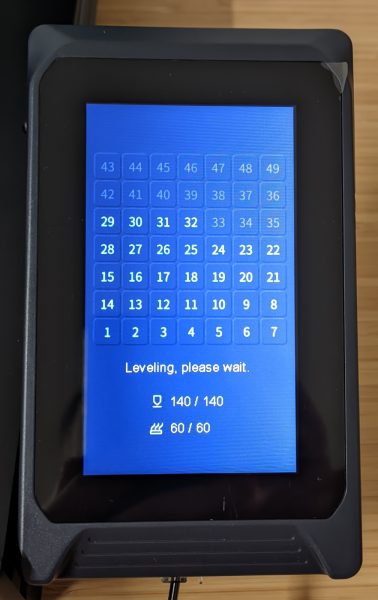

Sofern dies geschehen ist, kann das Autoleveling gestartet werden. Dazu wird das Druckbett auf 60°C und die Nozzle auf 140°C erwärmt. Anhand 49 vorgegebener Punkte auf dem Druckbett wird der Abstand des Druckkopfes vollautomatisch überprüft. Die ermittelten Unterschiede werden nach Abschluss des Vorgangs im Display angezeigt.
-

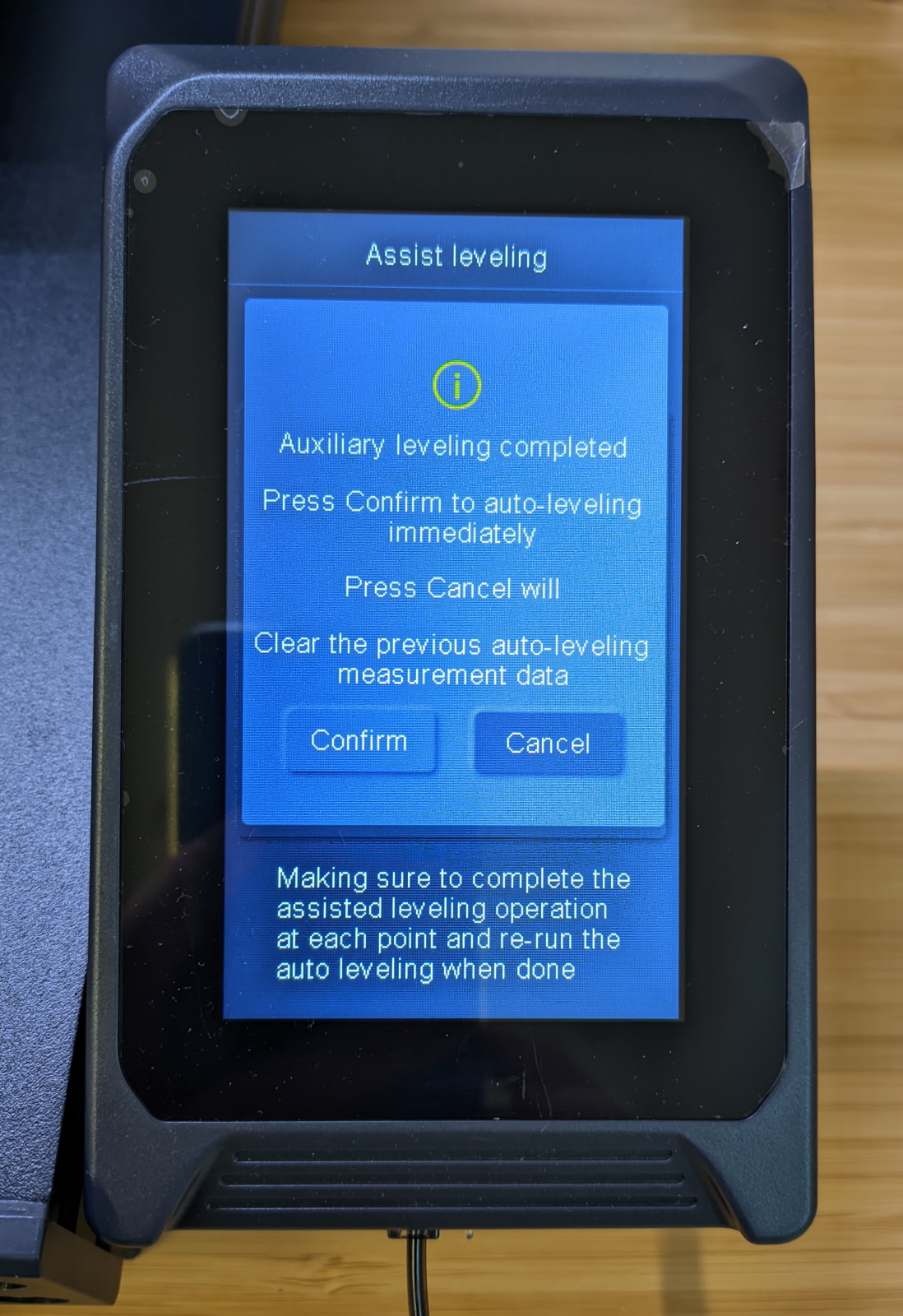

- Elegoo Neptune 3 Plus – Leveling Schritt 3
-

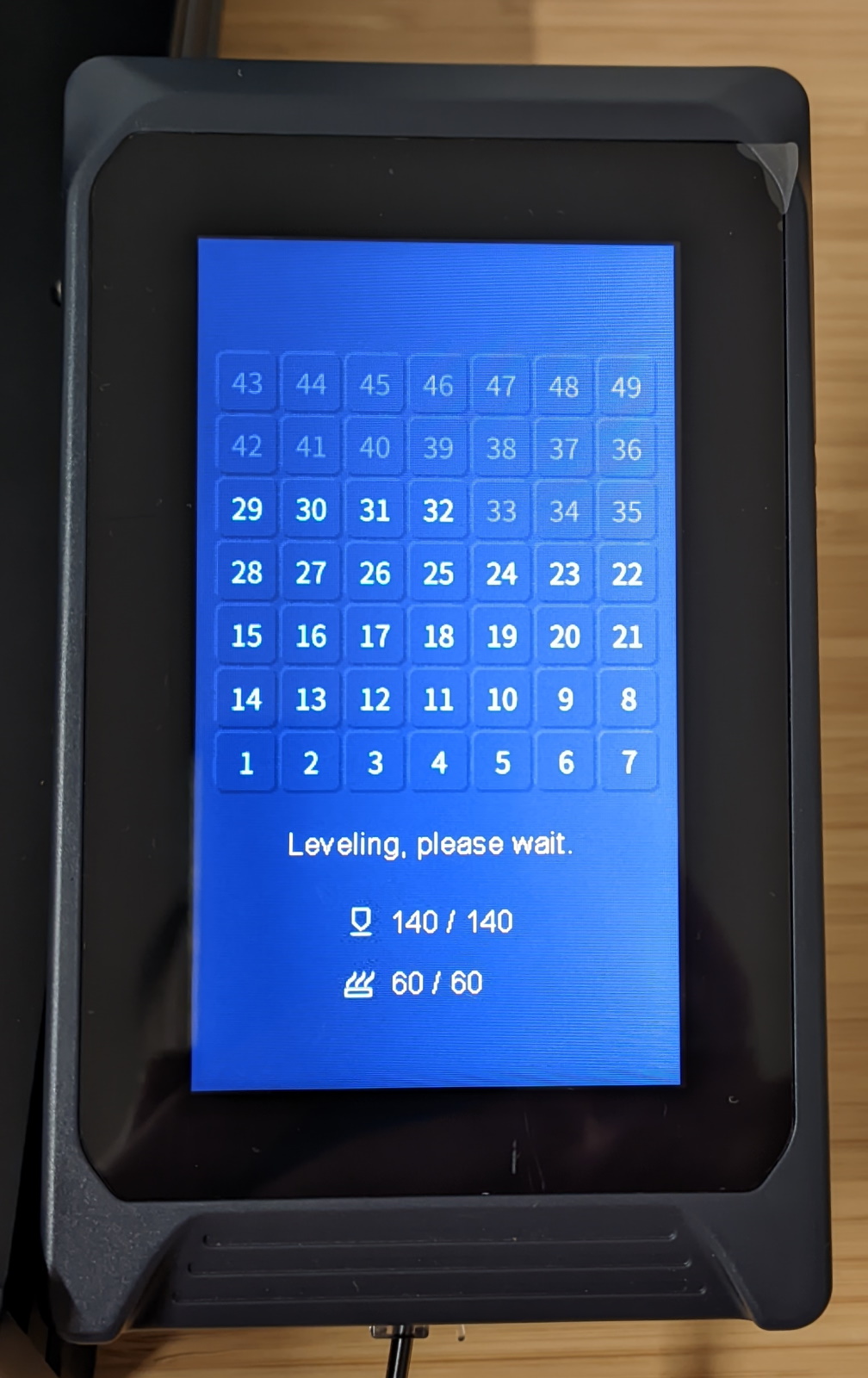

- Elegoo Neptune 3 Plus – Leveling Schritt 4
Zum Schluss muss der Z-Abstand manuell angepasst werden. Dies erfolgt mit Hilfe eines normalen DIN-A4-Blatts, welches zwischen der Düse und dem Druckbett bewegt wird. Beim Ziehen sollte ein geringer Widerstand zu spüren sein, dann ist die optimale Höhe eingestellt.
Feintuning
An dieser Stelle könnt ihr direkt mit dem ersten Druck starten. Wer bereits mehr Erfahrung im 3D-Druck besitzt, möchte oftmals aber gerne das Feintuning angehen, bevor der erste Druck gestartet wird. Dadurch kann die von Haus aus bereits gute Druckqualität noch weiter gesteigert werden. Das Feintuning kann aber unabhängig davon zu jeder Zeit durchgeführt werden.
Konkret solltet ihr die Extruder steps/mm kalibrieren und das PID-Autotuning am Hotend durchführen. Weitere Details dazu und das genaue Vorgehen habe ich auf meinem Blog im Artikel “Feintuning Elegoo Neptune 3 Pro / Plus / Max” beschrieben.
Wie sind denn die Druckermaße der Plus Variante?
Hab einen Sidewinder X2 welchen ich ablösen wollte. Allerdings passt der quer, gerade so, auf eine Ikea kommode.
Hab die Befürchtung, dass das mit dem Plus schwierig werden könnte
Die Maße im aufgebauten Zustand betragen 533x517x638 mm (TxBxH). Da sich das Druckbetta ber bewegt, müssen hier in der Tiefe über 70 cm verfügbar sein.
Wie meist du das: “Der Drucker ist nur für Anwender sinnvoll, welche das Druckvolumen von 32x32x40 Zentimeter ausnutzen. Alle anderen sollten sich dagegen den Elegoo Neptune 3 Pro für rund 250 Euro anschauen!” Denkst du dabei an den höheren Preis oder hat der 3 Plus noch andere Nachteile gegenüber dem 3 Pro?
Die Drucker sind so gut wie baugleich. D.h. wenn du nur Objekte drucken möchtest, die kleiner als das Druckvolumen vom Elegoo Neptune 3 Pro (225x225x280mm) sind, dann gibt es eigentlich keinen Grund für den größeren und teueren Neptune 3 Plus. Weiterer kleiner Nachteil ist das Leveling, welches nicht komplett automatisch wie beim Pro funktioniert, sondern zuerst mit 6 Stellrädchen grob von Hand durchgeführt werden muss.
Wenn du dir aber alle Möglichkeiten offen halten willst, dann kannst du ohne Bedenken den Neptune 3 Plus nehmen 🙂
naja Tobias stimmt so ganz leider nicht. der Plus und max haben kein Auto Levelling. was sehr wichtig ist weil das eines der fummeligsten Angelegenheiten ist. der Pro hat das! der Plus und max nicht und diese haben nicht 4 sondern sogar 6 schrauben zum nivellieren des hotbed…. was völlig umständlich ist, leider.
LG
Das stimmt so aber auch nicht ganz bzw. kommt es draufan, wie man Autoleveling genau definiert 😉
Ich habe das Leveling auf Seite 3 beschrieben und empfand es als kein großes Problem. Die Schrauben lassen sich in wenigen Minuten halbwegs gut einstellen. Der Rest macht dann das “Autoleveling” im Anschluss.
Aber du hast recht, ein komplettes Autoleveling ist das nicht und da ist der Pro im Vorteil.
Leider finde ich wenig über die erreichbaren Toleranzen bei dem Drucker. Wie sind denn Deine Erfahrungen, wie exakt trifft der Druck das konstruierte Maß?
Wenn du das Feintuning durchgeführt hast (auch die Tätigkeiten die im verlinkten Artikel genannt werden), dann ist so gut wie keine Abweichung vorhanden. +-0,2mm würde ich sagen.
Hängt aber auch vom verwendeten Druckmaterial ab. Wenn es zu Warping kommt dann sind die Abweichungen natürlich deutlich größer.
