Technische Daten
Der Zendure Smart PVHub ist die zentrale Steuereinheit. Er wird zwischen die PV-Module und den Wechselrichter des bestehenden Balkonkraftwerks gesteckt. Außerdem ist auch der dazugehörige Akku AB1000 über ein 1,5 Meter langes Kabel mit dem Smart PVHub verbunden. Er verteilt die von den Solarmodulen erzeugte Energie auf den Wechselrichter und den Akku.
Laut Hersteller ist die Lösung mit 99 Prozent aller Wechselrichter kompatibel. Darunter befinden sich unter anderem die Modelle von Growatt, Hoymiles, Deye, Envertech oder Tsun.

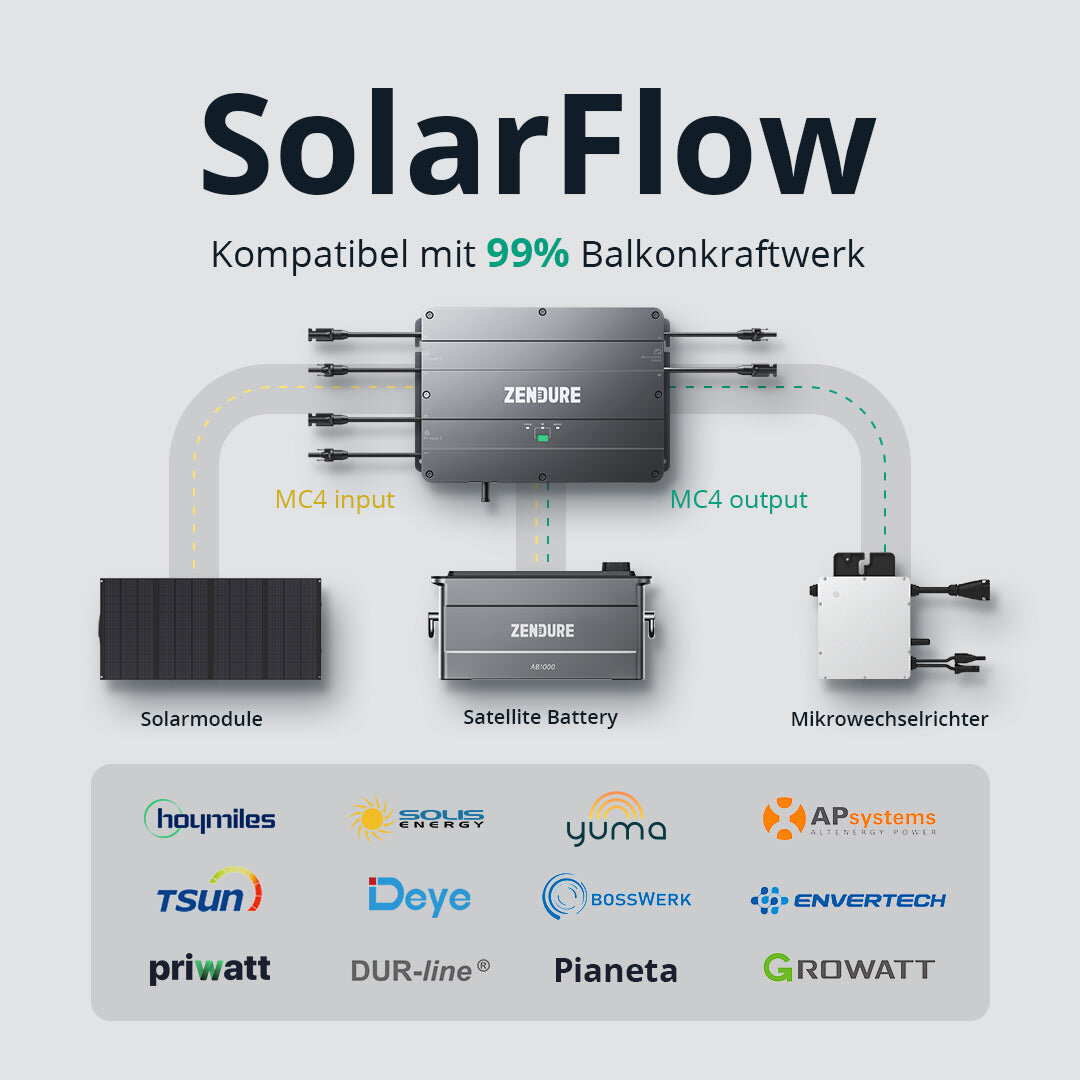

Zendure SolarFlow – Unterstützte Wechselrichter
Der Smart PVHub ist komplett aus Metall und wiegt stattliche 4,7 Kilogramm. Die Maße betragen 36,3 x 24,6 x 6,4 Zentimeter. Die Betriebstemperatur ist mit -25 bis 45° C angegeben. Eine direkte Sonneneinstrahlung sollte also vermieden werden. Die massive Rückseite besteht aus Kühlrippen. Auf der Vorderseite befindet sich eine Ein-/Aus-Taste und drei LEDs zur Statusanzeige. Für die Konnektivität wird WLAN (allerdings nur 2,4 GHz) und Bluetooth unterstützt. Zendure gewährt 10 Jahre Garantie auf den Smart PVHub.
Bei den Anschlüssen kommt der PVHub mit zwei MPPT-Eingängen daher. Diese unterstützen jeweils einen Spannungsbereich zwischen 16 und 60 Volt und einen maximale Eingangsstrom von 13 Ampere. Pro Eingang sind jedoch nur maximal 400 Watt möglich. Die empfohlene Leistung der angeschlossenen PV-Module beträgt 210 bis 550 Wp. Als Anschlüsse kommen herkömmliche MC4-Stecker zum Einsatz.
-

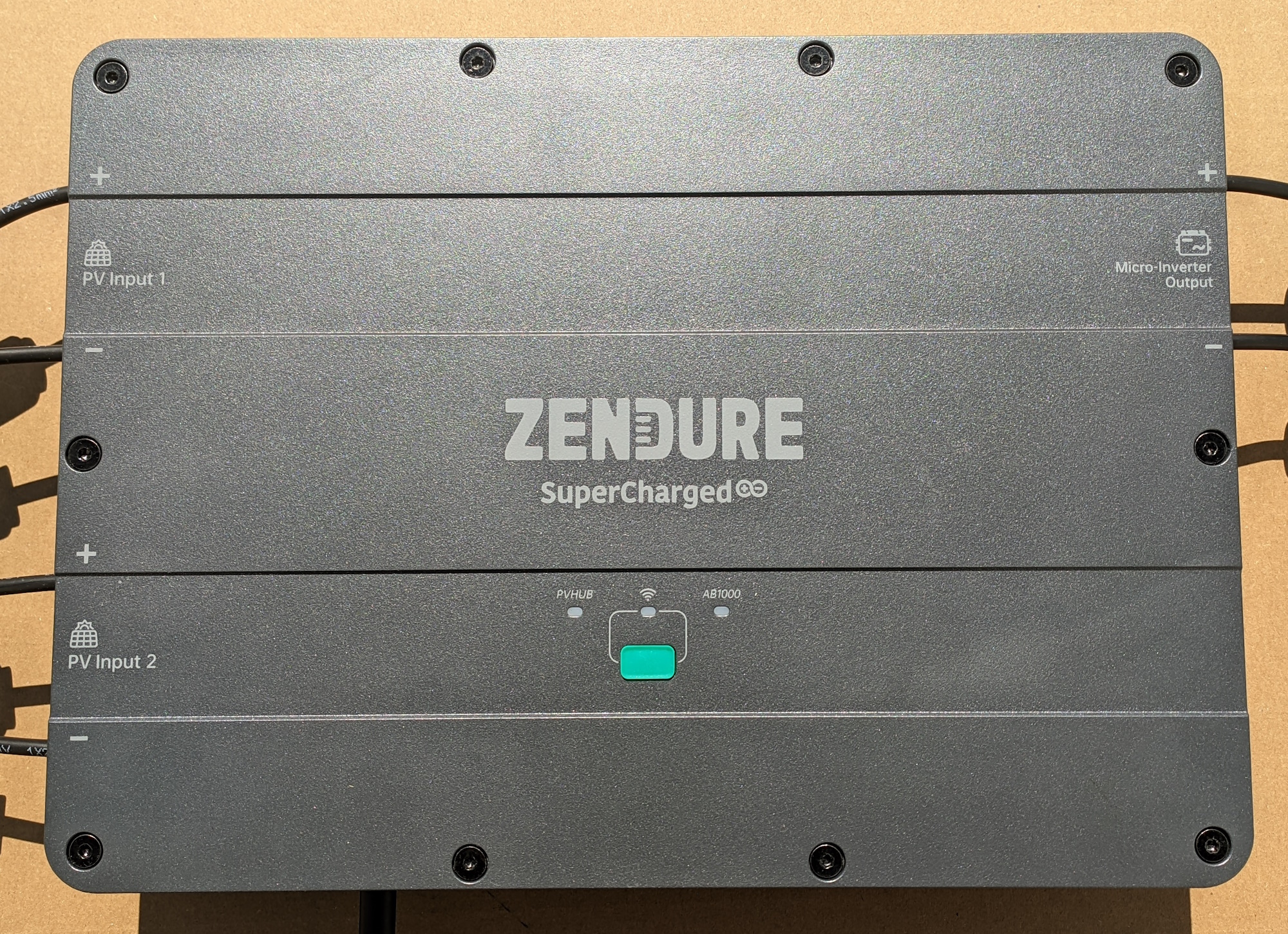

- Zendure Smart PVHub 1200 – Vorderseite
-

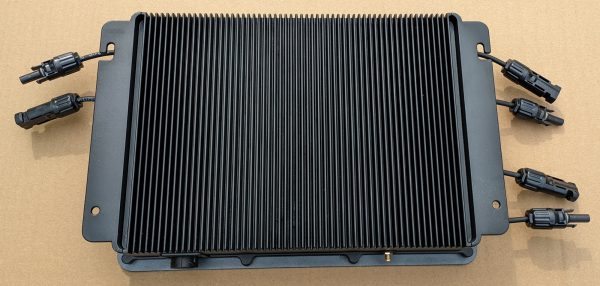

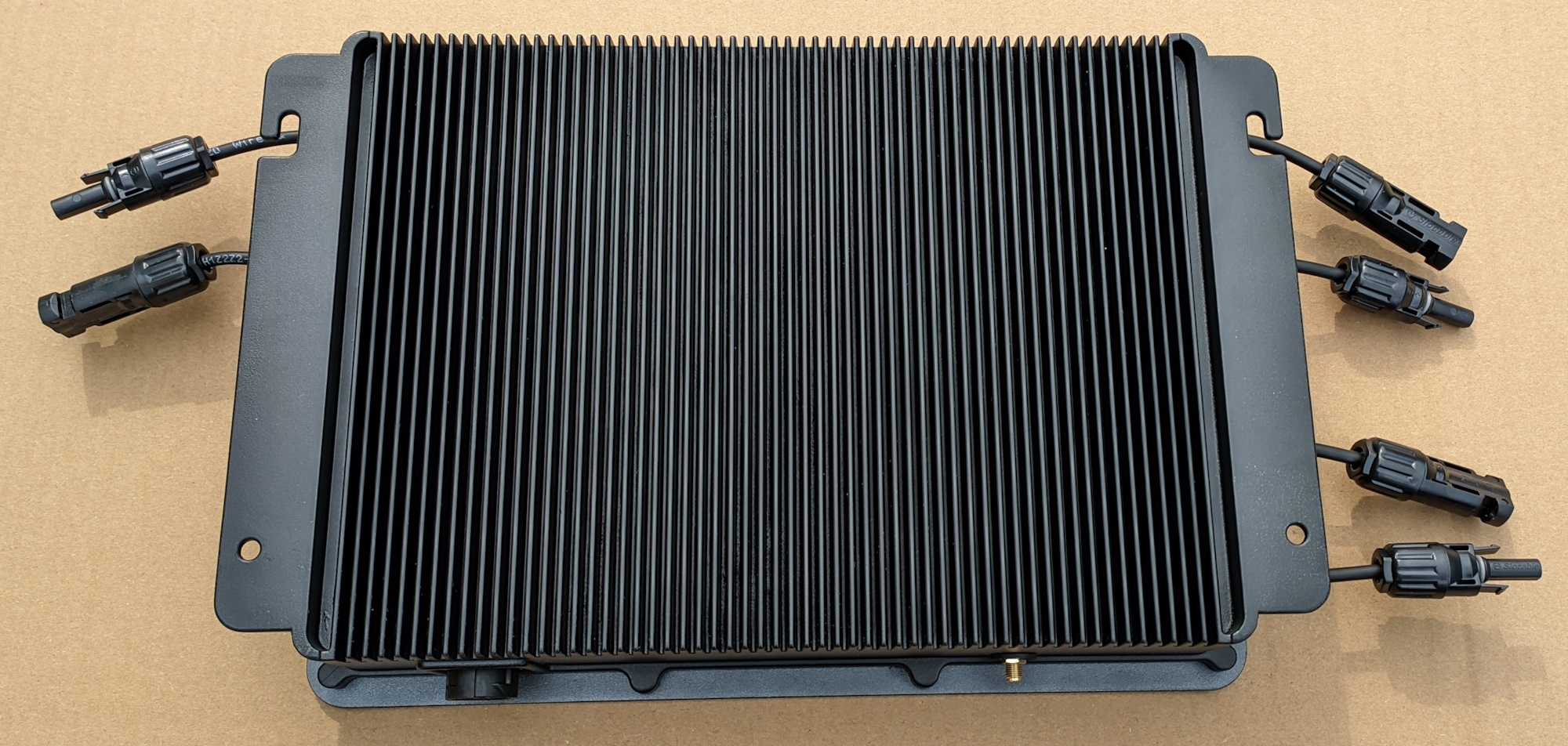

- Zendure Smart PVHub 1200 – Rückseite
-

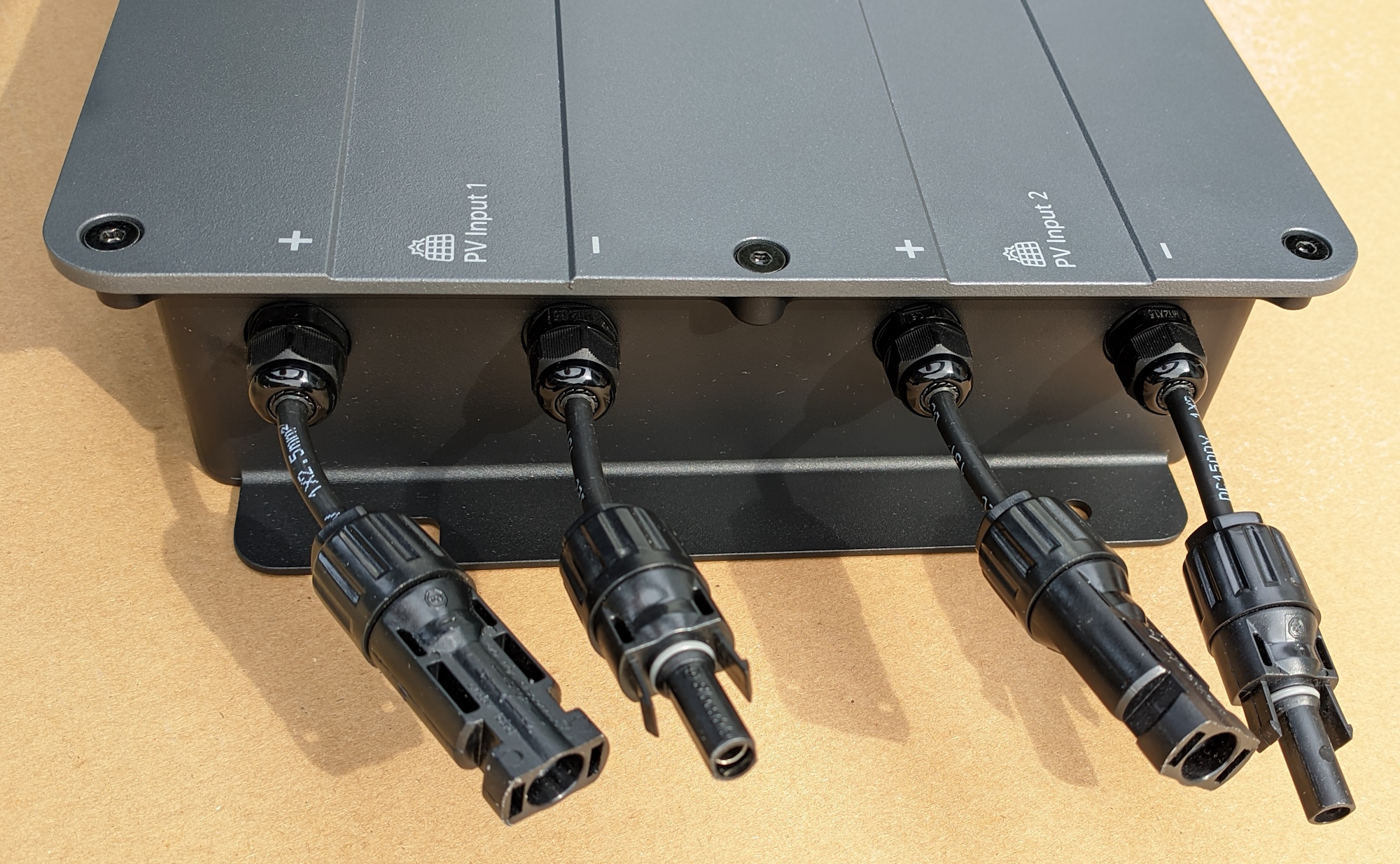

- Zendure Smart PVHub 1200 – Anschlüsse Eingänge
-

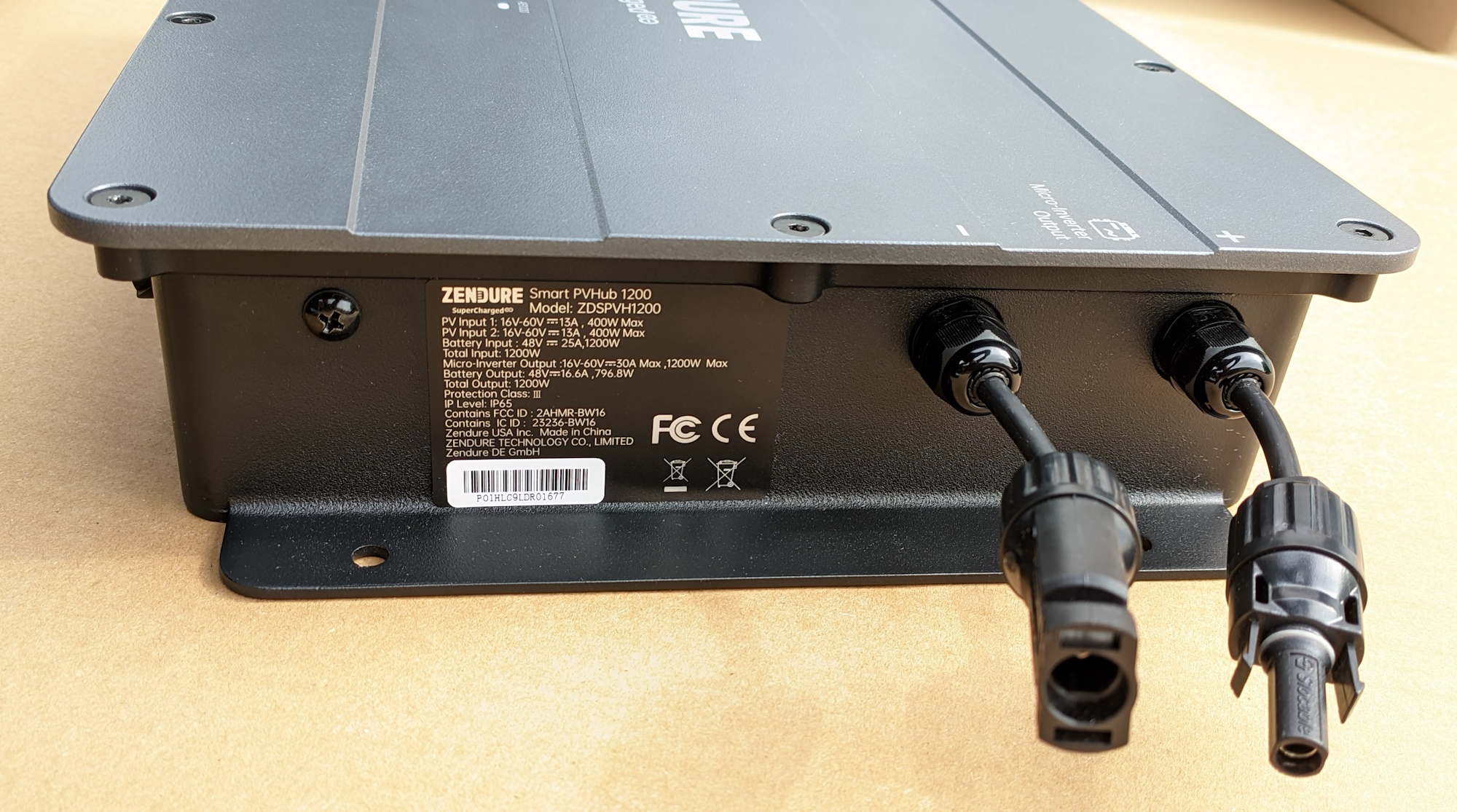

- Zendure Smart PVHub 1200 – Anschlüsse Ausgänge
-

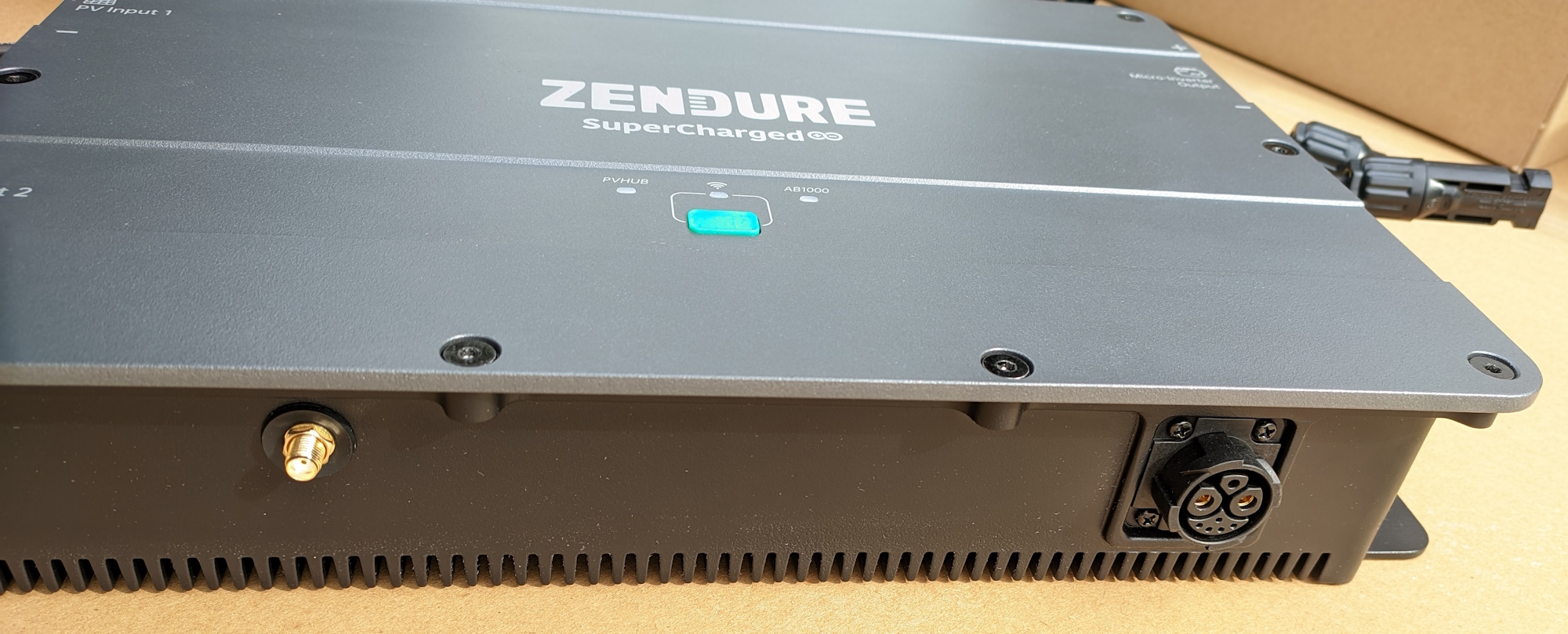

- Zendure Smart PVHub 1200 – Weitere Anschlüsse
Für den Ausgang zum Wechselrichter steht im Gegensatz zu den Eingängen nur ein Ausgang zur Verfügung. Auch hier wird auf MC4-Stecker gesetzt. Kommt ein Wechselrichter mit einem MPPT-Eingang zum Einsatz, kann dieser direkt angeschlossen werden. Falls ein Wechselrichter mit zwei MPPT-Eingängen verwendet wird, müssen die im Lieferumfang enthaltenen MC4-Y-Adapter verwendet werden. Die maximale Ausgangsleistung der Smart PVHubs beträgt 1200 Watt. Nach der aktuellen Gesetzeslage in Deutschland müssen die Wechselrichter aber auf 600 Watt begrenzt sein. Eine mögliche Gesetzesanpassung zum 1.1.2024 könnte die Grenze auf 800 Watt anheben. In dieser Hinsicht wäre der Smart PVHub zukunftssicher und kann auch ohne Probleme mit 800-Watt-Wechselrichtern zusammenarbeiten.
Hier die technischen Daten des Zendure Smart PVHubs in der Übersicht:
| Zendure Smart PVHub 1200 | |
|---|---|
| Maße | 36,3 x 24,6 x 6,4 cm |
| Gewicht | 4,7 kg |
| Betriebstemperatur | -25 bis 45° C |
| Verbindungen | WLAN 2,4GHz, Bluetooth |
| Schutzklasse | IP65 (staubdicht, wasserdicht) |
| Garantie | 10 Jahre |
| Eingangsleistung pro PV-Modul | 210 bis 550 Wp jeweils |
| PV-Eingang | 16 – 60V⎓ 13A, maximal 400 Watt |
| MPPT Anzahl | 2 |
| Max. Eingangsleistung Akku | 1200 Watt |
| Max. Eingangsstrom Akku | 25 Ampere |
| Nennspannung Akku | 48 Volt |
| Nennausgangsleistung | 1200 Watt |
| Nennausgangsstrom | 30 Ampere |
| MPPT Effizienz | 98 % |
| Ausgangseffizienz | 97 % |
| Überspannungsschutz | Ja |
| Überstromschutz | Ja |
| Kurzschlussschutz | Ja |
| Temperaturschutz | Ja |
Der Zendure AB1000 Akku basiert auf der Lithiumeisenphosphat-Technologie (LiFePo4) und besitzt eine Kapazität von 960 Wh. Intern arbeitet er mit einer Spannung von 48 Volt. Laut Hersteller soll er nach 3000 Ladezyklen noch eine Restkapazität von 80 Prozent besitzen. Dies untermauert Zendure mit einer 10-jährigen Garantie.
Der AB1000 besitzt ein sehr stabiles Metallgehäuse mit Tragegriffen an der Seite. Er wiegt 11,5 kg und misst 35,0 x 20,0 x 18,65 cm. Der Akku kann alleine genutzt werden, aber ist auch erweiterbar. Maximal lassen sich vier Akkumodule übereinander stapeln. Im Vollausbau steht dann eine Kapazität von insgesamt 3840 Wh zur Verfügung. Es lassen sich aber auch nur zwei oder drei Akkus stapeln. Das Stapeln funktioniert über einen integrierten Anschluss an der Unterseite, der mit dem Anschluss auf der Oberseite passgenau einrastet und die Akkus miteinander verbindet. Das Anschlusskabel vom Smart PVHub wird dann mit dem obersten AB1000-Modul verbunden.
-

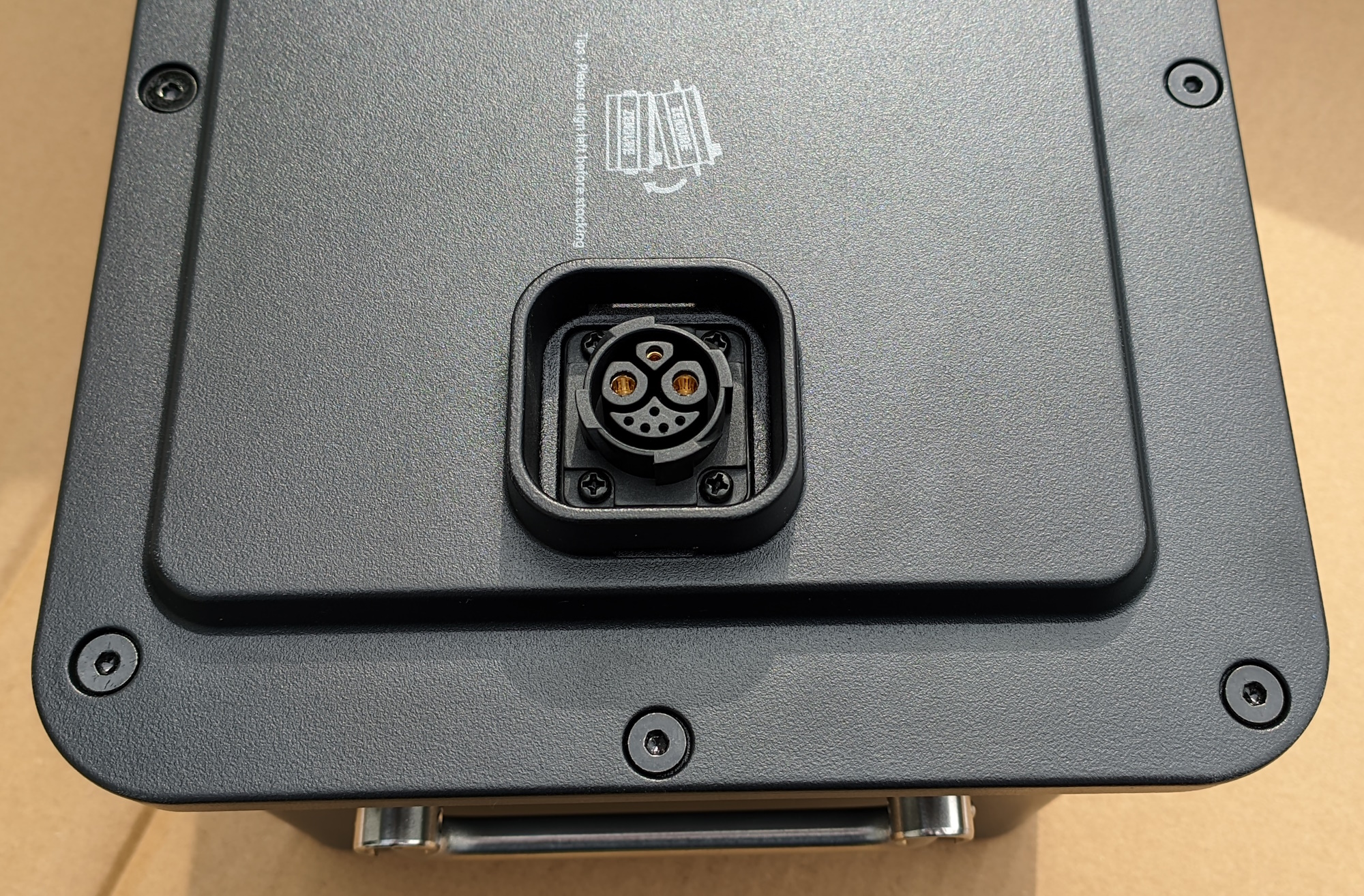

- Zendure Akku AB1000 – Oberseite
-

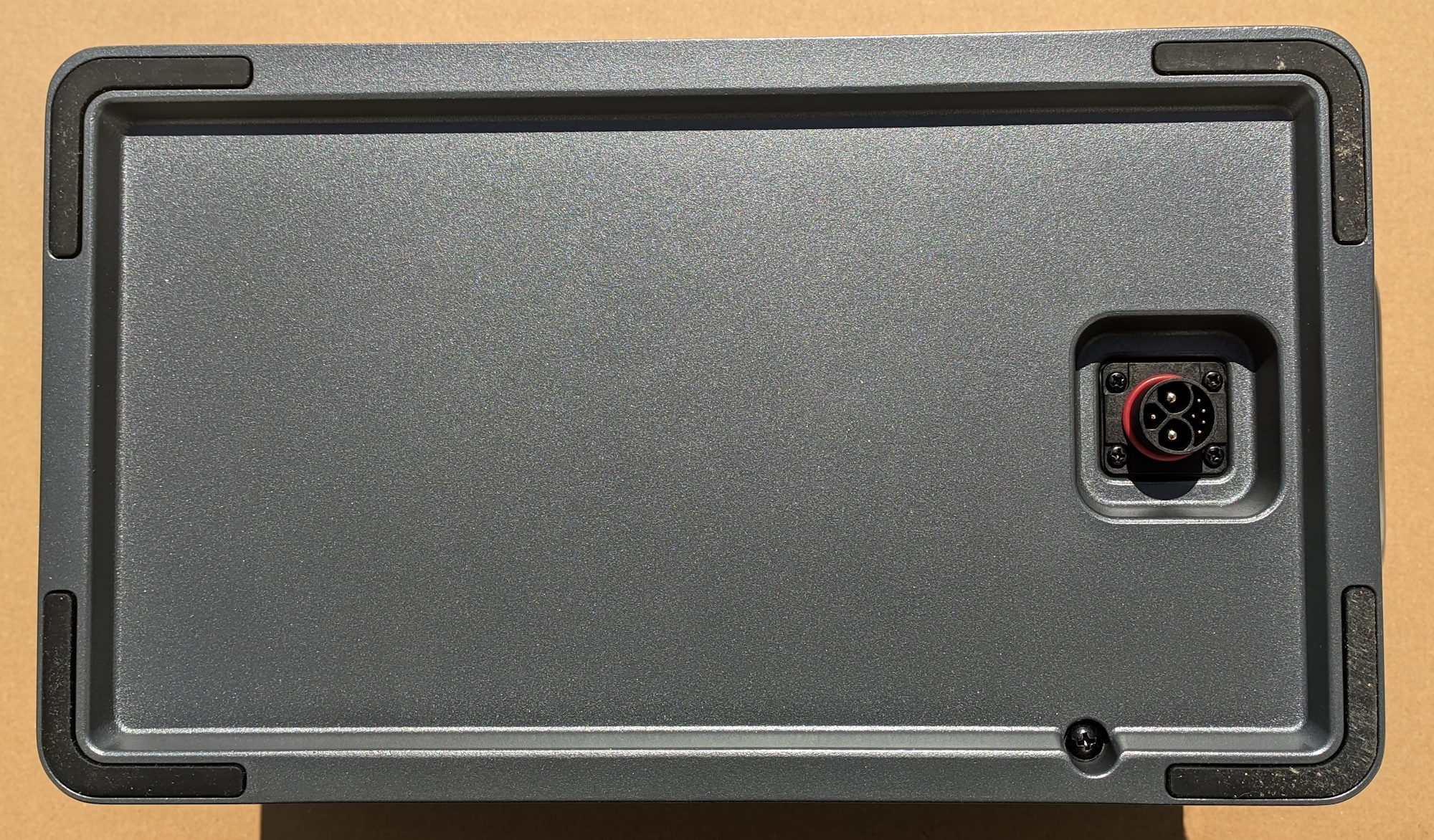

- Zendure Akku AB1000 – Unterseite
-

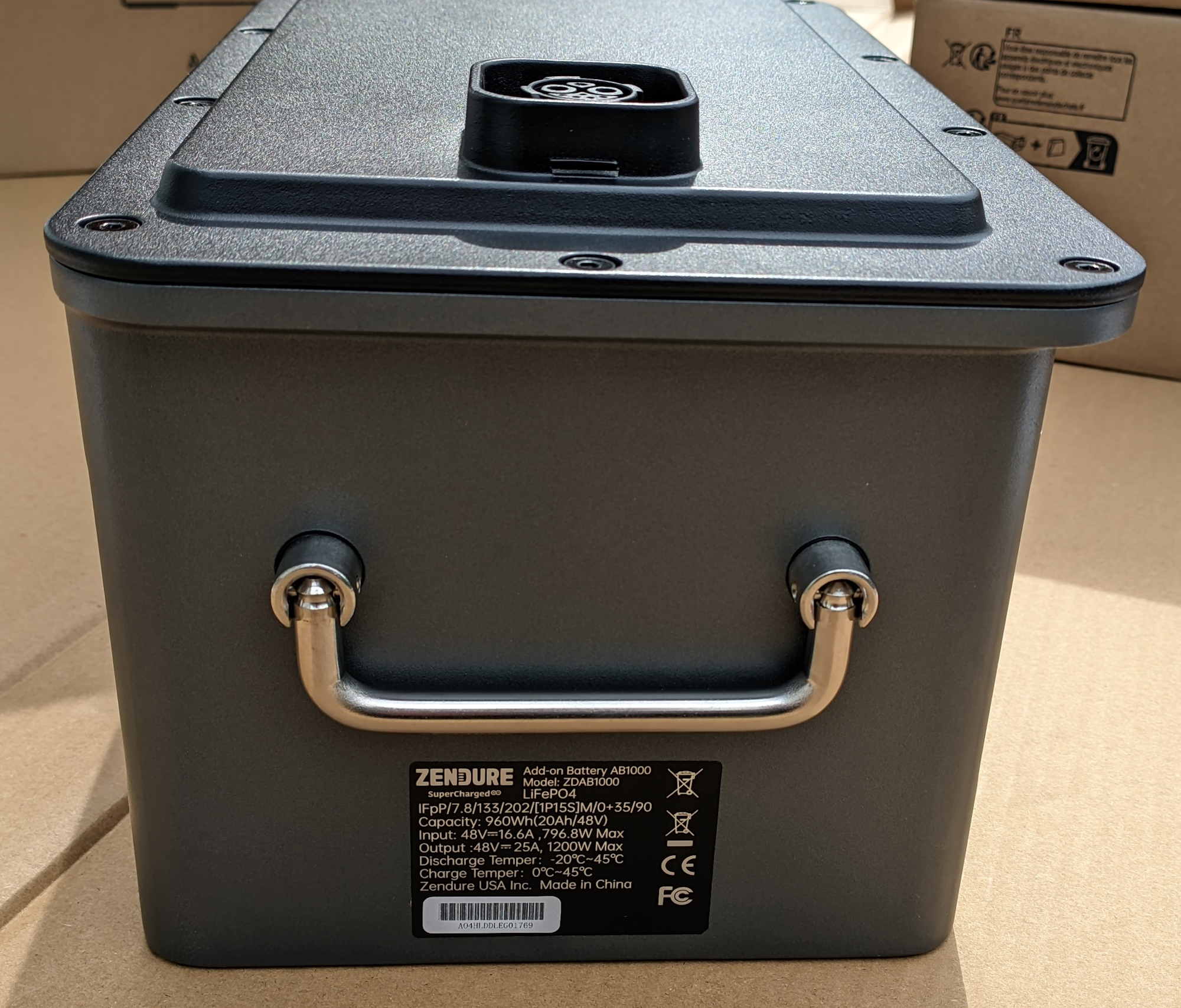

- Zendure Akku AB1000 – Seite
Die Ladetemperatur gibt Zendure mit 0 bis 45°C an. Allgemein wird für LiFePo4-Akkus aber keine Ladung unter 5°C empfohlen, da ansonsten sogenanntes Lithium-Plating auftritt, welches den Akku nachhaltig schädigt. Im Winter bei niedrigen Außentemperaturen kann der Akku also nicht geladen werden, wenn er z.B. ungeschützt auf dem Balkon steht. Ob in diesem Fall überhaupt genügend Energie für eine Ladung erzeugt wird, ist eine andere Frage. Zumindest sollte es dank IP65-Zertifizierung keine Probleme mit Staub oder Wasser geben. Bei der Entladetemperatur gibt der Hersteller -20 bis 45 °C an. Dies ist deutlich unkritischer, allerdings sollte der Akku nicht direkt in der Sonne stehen.
Zur Vollständigkeit findet ihr alle technischen Daten des Zendure AB1000 Akkus in der Tabelle:
| Zendure Akku AB1000 | |
|---|---|
| Maße | 35,0 x 20,0 x 18,65 cm |
| Gewicht | 11,5 kg |
| Garantie | 10 Jahre |
| Akkutyp | LiFePO4 |
| Ladezyklen | 3000 |
| Kapazität | 960 Wh (20 Ah / 48 V) |
| Ladetemperatur | 0 bis 45°C |
| Entladetemperatur | -20 bis 45°C |
| Schutzklasse | IP65 (staubdicht, wasserdicht) |
| Eingang | Maximal 800 Watt |
| Ausgang | Maximal 1200 Watt |
| Erweiterungskapazität | 960 Wh x 4 = 3.840 Wh |
| Lade-Überspannungsschutz | Ja |
| Lade-Überstromschutz | Ja |
| Kurzschlussschutz | Ja |
| Temperaturschutz | Ja |
| Entlade-Überspannungsschutz | Ja |
| Entlade-Überstromschutz | Ja |
Leider musste ich feststellen das beim entladen von 2 Akkus bei einer Entladung von 5% eine Batterie 0% entladen tut und die andere Batterie 10% bleib kann das gut sein für die Batterie?
Für die Batterie welche auf 10% bleibt schon, für die andere eher nicht.
Fügt sich aber gut in die restlichen App bzw. Firmware-Probleme ein. Denke Zendure wird hier bald mit weiteres Updates nachbessern!
Hallöchen Behrendt, das ist eine Zusammenfassung der Akkus der durchschnittliche wird ermittelt. Das BMS lässt eine Tiefentladung nicht zu.. Selbstschutz liegt bei 5%
Ja, das Problem mit der 0% Entladung kann ich nur bestätigen. Hoffe, das an der Software per Update was geändert wird, wie auch am den 100erten Einspeisungsoptionen….
Zur Info:
Ich besitze ein Solarflow System. Die Mängel der fehlenden Steuerung und Wattgenauen Regelung/Abstimmung mit dem Stromzähler waren mir so zuwider dass ich eine ebensolche gebaut habe.
Durch Ausforschen der (unverschlüsselten!!) MQTT Kommunikation des PV Hubs mit der Zendure Cloud kann man über eben diese Kommandos an den Hub senden und sowohl Lade/Entladesteuerung als auch die Wattgenaue ausgabe an den eigenen WR regeln!
Anm.: eine soche Lösung sollte standalone funktionieren ohne Cloud, ein negativer Punkt ist dass die Terminsteuerung des Hubs nur über die Cloud funktioniert.
Diese 0% Entladewerte nerven mich auch ganz tierisch wenn man mehrere Batterien koppelt. Da entspricht der angezeigt Wert einfach nicht der Realität. Ist für mich unverständlich, warum das nicht besser gelöst wurde.
Der Rest des Systems ist dafür aber umso erfreulicher, soweit ich das jetzt nach einem Sommer schon beurteilen kann.
Hallo Tobias,
vielen Dank für deine Arbeit und deinen ausführlichen Test!
Da du deinen HM Wechselricher ja schon über AhoyDTU ansprichst und sogar ein HomeAssistent laufen hast ist dir schonmal der Gedanken gekommen deinen HM WR Wattgenau zu regeln wenn du die Input Daten deines Hausverbrauches kennst?
https://community.simon42.com/t/nulleinspeisung-pv-mit-node-red/615/71
Es müsste eigentliche funktionieren, den Hup auf maximale Ausgangsleistung zu stellen und den WR entsprechend des Stromverbauches des Hauses zu regeln.
Freue mich auf deine Rückmeldung
VG
Marc
Hallo Marc,
ich hatte darüber gelesen, aber leider noch keine Zeit das selbst zu testen. Aktuell bin ich mit dem Test des Ecoflow PowerStream beschäftigt.
Außerdem hoffe ich, dass Zendure da wie versprochen nachbessert. Zum einen, dass die Regelung über das SolarFlow nativ funktioniert und zweitens, dass eine lokale Kommunikation mit dem SolarFlow möglich ist. Das Changelog des neuen App-Updates lässt mich hoffen:
Hallo, ja das geht, so lass ich es laufen.
Hub läuft auf Intelligenter Abgleichmodus mit vollen 1200 Watt.
Meine OpenDTU in Verbindung mit Shelly 3EM regelt dann sehr schnell, da es ohne Cloud läuft nur im heimischen WLAN.
Gruß
Sepp
Hallöchen liebe Gemeinde. Habe einen Growatt mic 1500tl-x Wechselrichter und und wenn ich den Hub anschließen möchte mit dem y Stecker, funktioniert der Wechselrichter nicht mehr! woran kann das liegen? Habe 2 Panele wie beschrieben an den Zendure Hup angeschlossen und 3 Paneele an meinen Wechselrichter. Der Ausgang vom Hup sollte dann mit dem y Stecker mit dem Wechselrichter verbunden werden.
Hallo Reno, das liegt vermutlich daran, dass irgendetwas bei der Verkabelung falsch gelaufen ist. Du musst beachten, dass dein Growatt ein 1-String-Wechselrichter ist. Dieser unterstützt beim Strom maximal 13 A und der Spannungsbereich liegt zwischen 50 und 500 V. D.h. du müsstest alle Paneele und den Solarflow in Reihe schalten (Plus auf Minus). Am besten misst du mal nach, welche Werte du hast.
Danke für die schnelle Rückmeldung, hatte mein Growatt in der Zwischenzeit gegen einen Hoymiles hm-1500 getauscht. Und dann am 2 Tag fingen die Probleme erst so richtig an. Tag 1, alles läuft prima. Tag 2 Hub leuchtet rot und bricht im 5 Minuten takt ab. Tag 3 in der App werden die Akkus angezeigt aber nicht geladen, Paneele liefern etwa 800 Watt. Der Hub schiebt die Energie irgend wo hin, weiß aber nicht wo. Der Wechselrichter zeigt an, Eingang 4 keine Verbindung und die LED am Hub für den Speicher ist auch dunkel. 2 Minuten später Totalausfall und nach weiteren 5 Minuten wird das Update erneut verlangt. Am nächsten Morgen war das Update von selbst wieder da, aber der Rest der Probleme ( keine Speicherladung, Wechselrichter erkennt Hub nicht) bestand weiterhin. Hab alles wieder abgebaut und verpackt, geht alles wieder zurück zu Zendure. Der Hersteller hat nicht mal gefragt ob sie mir helfen können, war ihnen egal! Bin erstmal geheilt von einem Speicher für Balkonkraftwerk. Werde lieber noch 1-2 Jahre warten bis alle Kinderkrankheiten aus der Welt geschafft sind.
Hallo zusammen, da WPA3 nicht funktioniert arbeite ich mit der Bluetooth Schnittstelle. Allerdings funktioniert auch diese nur ab und zu, obwohl das Handy neben dem PV-Hub liegt. Hättet ihr mir einen Tipp wie ich eine stabile Bluetooth verbindung zum PV-Hub bekomme.
Klappt bei uns ohne Probleme.
Sind alle Updates (PV-Hub und App) installiert? Vielleicht mal die Bluetooth-Verbindung am Handy löschen und neu einrichten. Oder wenn möglich mit einem anderen Handy oder Tablet prüfen, ob es sich auch so problematisch verhält oder nicht.
Servus Gemeinde!
Mir ist die chinesische Cloud auch ein bisserl ein Dorn im Auge. Da die SolarFlow-App aber auch über Bluetooth funktioniert, könnte man das ja vielleicht umgehen. Daher wäre es interessant, ob man auch via Bluetooth die MQTT-Schnittstelle ansprechen kann. Hat schon mal jemand ausprobiert, ob eine serielle Schnittstelle o.ä. über Bluetooth vorhanden ist?
Grüazi, MaXx
Laut Zendure soll es mit einem zukünftigen Update möglich sein, dass man die MQTT-Schnittstelle lokal abfragen kann. Hätte dann auch den Vorteil, dass die Daten etwas schneller zur Verfügung stehen und sollte ohne Cloud auch stabiler sein.
Guten Morgen, meine Balkon Solarset 1660Wp MR 3 kWh Solarspeicher HMS-1600 Mikroinverter Black Frame Anlage habe ich seit Dez 2023 in Betrieb.
Ich habe mal gelesen, dass die Firmware in eine bestimmte Reihenfolge aktualisiert werden muß und vorher die Speicher einmal 100% geladen und entladen werden müssen.
Meine Akkuladungen heute: 1. =27%, 2. =5%, 3. =0% Temperatur 8°C
Es wäre schön ein paar hilfreiche Tipps zu bekommen. 🙂
Gruß Jürgen
Zuerst die Akkus (BMS Firmware) aktualisieren und danach erst den PVHub (Master Firmware). Wenn zuerst der PVHub aktualisiert wird, könnte es sein, dass die Akkus nicht mehr erkannt werden.
Mit der neuesten Firmware und einigen Vollzyklen sollten sich die Akkustände aber auch angleichen. Im Winter ist das allerdings etwas schwierig die Akkus entsprechend voll zu bekommen.
Hallo ,
habe die Zendure SolarFlow 1200 mit 2 AB 2000 Speicher,
seit gestern funktioniert nur noch der Solar Input 1
der Input Nr. 2 bringt 0 Watt . Habe die angeschlossene Module getauscht weiterhin 0 Watt
also die Module funktionieren. Reset usw. brachte auch kein Erfolg.
Master Firmenware V2.0.38
BMS Firmenware V1.09
Denke das der Hub ausgetauscht werden muss
Ja das wird höchstwahrscheinlich so sein. Am besten nimmst du direkt mit Zendure Kontakt auf bzw. dem Shop, wo du es gekauft hast.
Ist bei mir auch so, Solarflow 1200 Input 1 defekt, ich bekomme einen Austausch (hoffentlich). Zwischenzeitlich hatte ich mir den Hub 2000 bestellt, gleiches Ergebnis, Input 1 ist kurz hochgefahren und nach 20 Minuten Null Eingang. Natürlich wieder alles hin und hergstöpselt ohne Erfolg. Nun laufen 3 Panele a 430Wp via Y in Input 2 ohne Probleme. Ein viertes Panel geht direkt in den Wechselrichter fürdie Grundlast am Tag um mit den anderen 3 auf Akku Prio Modus die 4kW Speicher zu füllen. Eigentlich läuft das System echt gut – wäre da nicht bei beiden Hubs der defekte Eingang 1. Ich reklamiere nun auch den Hub 2000 aber erst nachdem der Austausch Hub 1200 da sit, es kann ja sonst Wochen dauern bis Ersatz kommt.
